R&S UPV Bedienungsanleitung Seite 263

®
R&S UPV
"Float"
"Ground"
Fernsteuerbefehl:
OUTPut:LOW

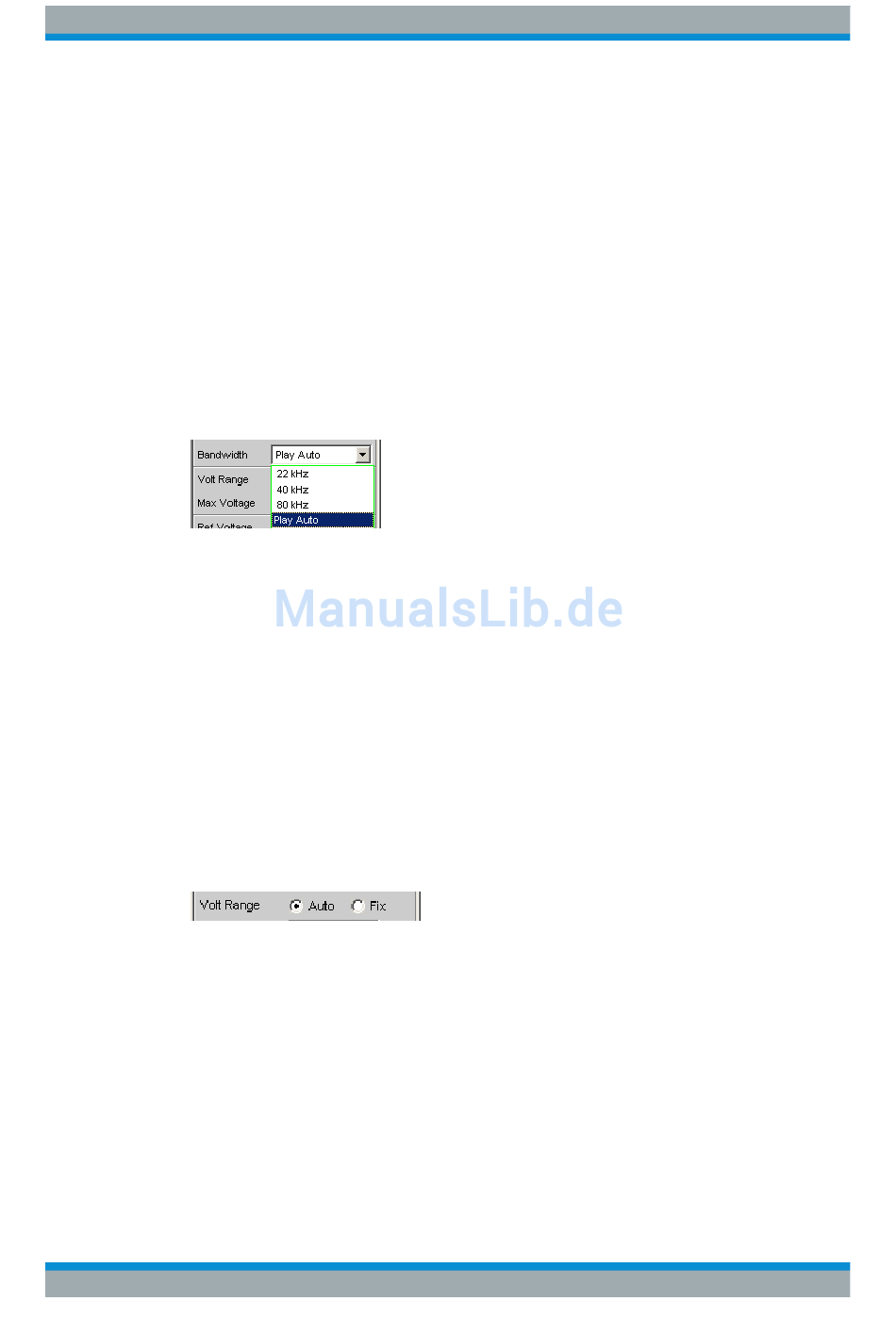

Bandwidth
Bei der Wahl des Universalgenerators kann der Benutzer drei verschiedene feste Fre-
quenzbereiche und eine vom Signal abhängige Abtastfrequenz einstellen.
"22 kHz"
"40 kHz"
"80 kHz"
"Play Auto"
Fernsteuerbefehl:
OUTPut:BANDwidth:MODE
Volt Range
Für die Generatorpegelung können zwei unterschiedliche Modi gewählt werden.
"Auto"
Bedienhandbuch 1146.2084.31 ─ 13
Die Generatormasse hat keine galvanische Verbindung zur Geräte-
masse. Bei der Ausgangskonfiguration Unbal ist zwischen den bei-
den Massen eine Kapazität von ca. 25 nF geschaltet. Bei Bal beträgt
die Kapazität ca. 2 nF und wird hauptsächlich vom Aufbau und der
Koppelkapazität innerhalb des Ringkerntrafos, der die Versorgungs-
spannungen für den Generator liefert, bestimmt.
Die Generatormasse ist über ca. 50 Ω galvanisch mit der Geräte-
masse verbunden.
auf Seite 883
Die maximale Ausgangsfrequenz beträgt 21.75 kHz. Dabei wird der
Generator-DAC mit 48 kHz getaktet.
Die maximale Ausgangsfrequenz beträgt 40 kHz. Dabei wird der
Generator-DAC mit 96 kHz getaktet.
Die maximale Ausgangsfrequenz beträgt 80 kHz. Dabei wird der
Generator-DAC mit 192 kHz getaktet.
Nur für die Generatorfunktion Play. Die Bandbreite wird automatisch
an Hand der im WAV-File eingetragenen Abtastrate bestimmt.
Der Generator-DAC wird ebenfalls mit dieser Abtastrate getaktet.
auf Seite 883
Die internen Signalwege sind optimal ausgesteuert, die Ausgangs-
spannung wird mit Hilfe der Analog-Hardware eingestellt.
Vorteil:
Beste Rausch- und Klirr-Werte.
Gerätefunktionen
Analog Generator konfigurieren
253
