R&S UPV
Nähere Einzelheiten siehe

5.30 FFT-Analyse

Die "FFT"-Analyse (Fast Fourier Transformation) ermöglicht die Darstellung des Ein-
gangssignals im Spektralbereich (Frequenzbereich). Das (digitalisierte) Eingangssignal
wird dazu über einen wählbaren Zeitraum aufgezeichnet und durch eine schnelle
"DFT" (Discrete Fourier Transformation) in den Frequenzbereich transformiert. Das
Ergebnis ist eine Liste von äquidistanten Frequenzlinien (Bins), die den Betrag oder
die Phase der jeweiligen Frequenzkomponente wiedergeben. Die grafische Darstel-
lung der Betrags- oder Phasenbins wird als Spektrum oder Spektraldarstellung
bezeichnet.
Systemtheoretisch geht die "FFT"-Analyse von der Annahme aus, dass das Signal
periodisch ist, sich also außerhalb des betrachteten Zeitraums stetig fortsetzt. Da die-
ser ideale Zustand nur in wenigen Ausnahmefällen gegeben ist, kann das Eingangs-

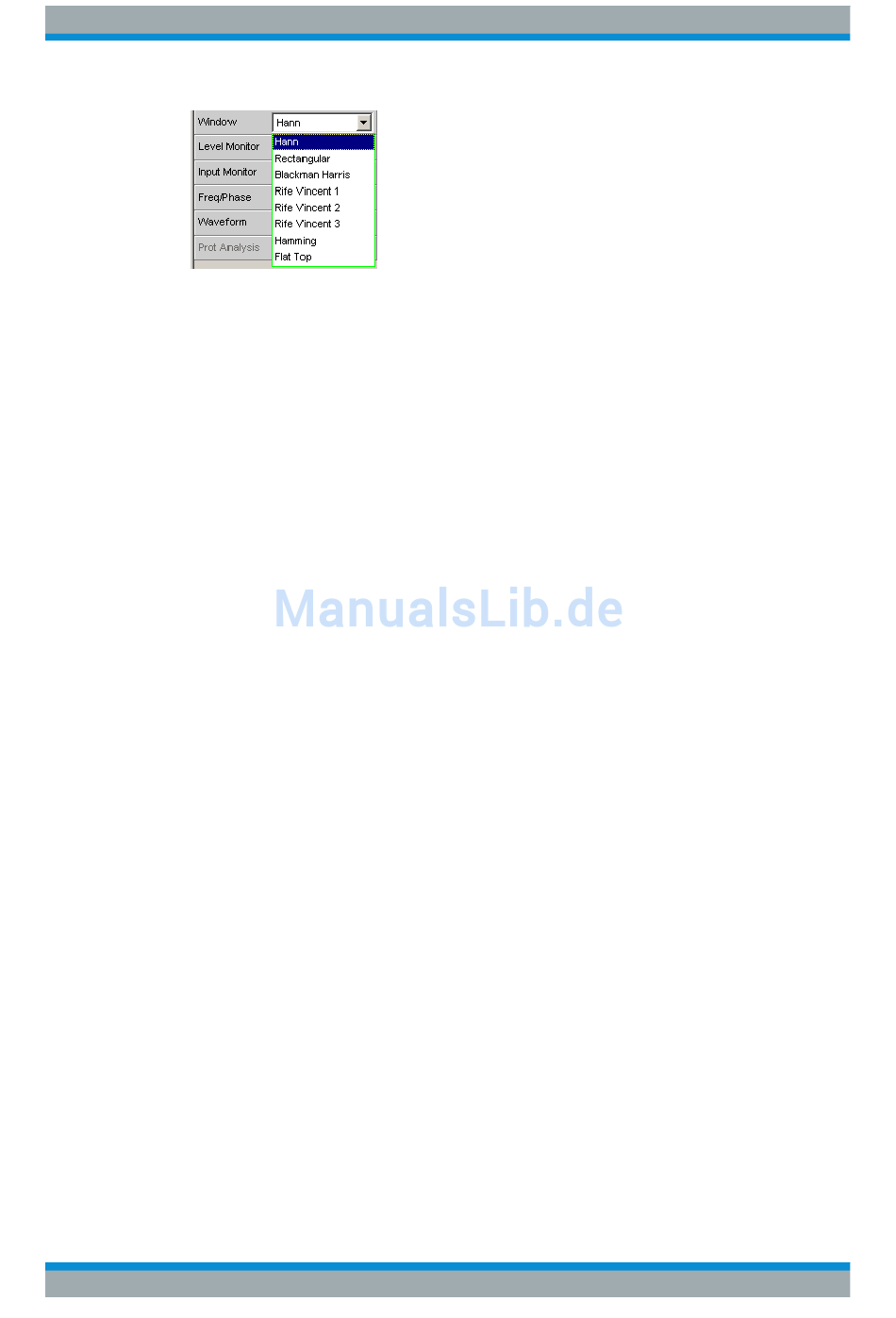

signal optional mit einem Fenster gewichtet werden, das den betrachteten Signalaus-
schnitt an beiden Enden gegen Null dämpft.
Die Aufzeichnungsdauer der "FFT", d.h. Länge des Messintervalls (Integrationszeit)
wird über die FFT-Größe festgelegt und hängt – ebenso wie die Frequenzauflösung –
zusätzlich von der verwendeten Abtastrate bzw. Bandbreite ab.
Im R&S UPV können 2 unterschiedliche Arten von "FFT" gewählt werden:
●
Die "Post-FFT" für Verzerrungsmessungen gewährleistet durch Berechnung in
doppelter Genauigkeit (double Precision) mit bis zu 256k Punkten eine sehr hohe
Frequenzauflösung und Dynamik. Größe der FFT und das verwendete Fenster
sind nicht wählbar, sondern werden durch die Anforderungen der jeweiligen Mess-
funktion vorgegeben. Die Darstellung der Post-FFT erfolgt im Grafikfenster FFT-
Function.
●
Die "FFT als Messfunktion" (Function-FFT) wird – wie die Post-FFT – ebenfalls in
double Precision gerechnet, ermöglicht darüber hinaus aber zusätzliche Funktiona-
litäten wie Averaging (Mittelung) und Undersampling (Begrenzung des Frequenz-
bereichs zur Erhöhung der Frequenzauflösung) sowie die freie Wahl von FFT-
Größe und –Window. Die Darstellung der Function-FFT erfolgt im Grafikfenster
FFT-Function.
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.30.2, "Window-Funktion",
Gerätefunktionen
FFT-Analyse
auf Seite 545.
544
