Empfohlener PCB Steckverbinder:
TYCO AMP LATCH 2-827745-6

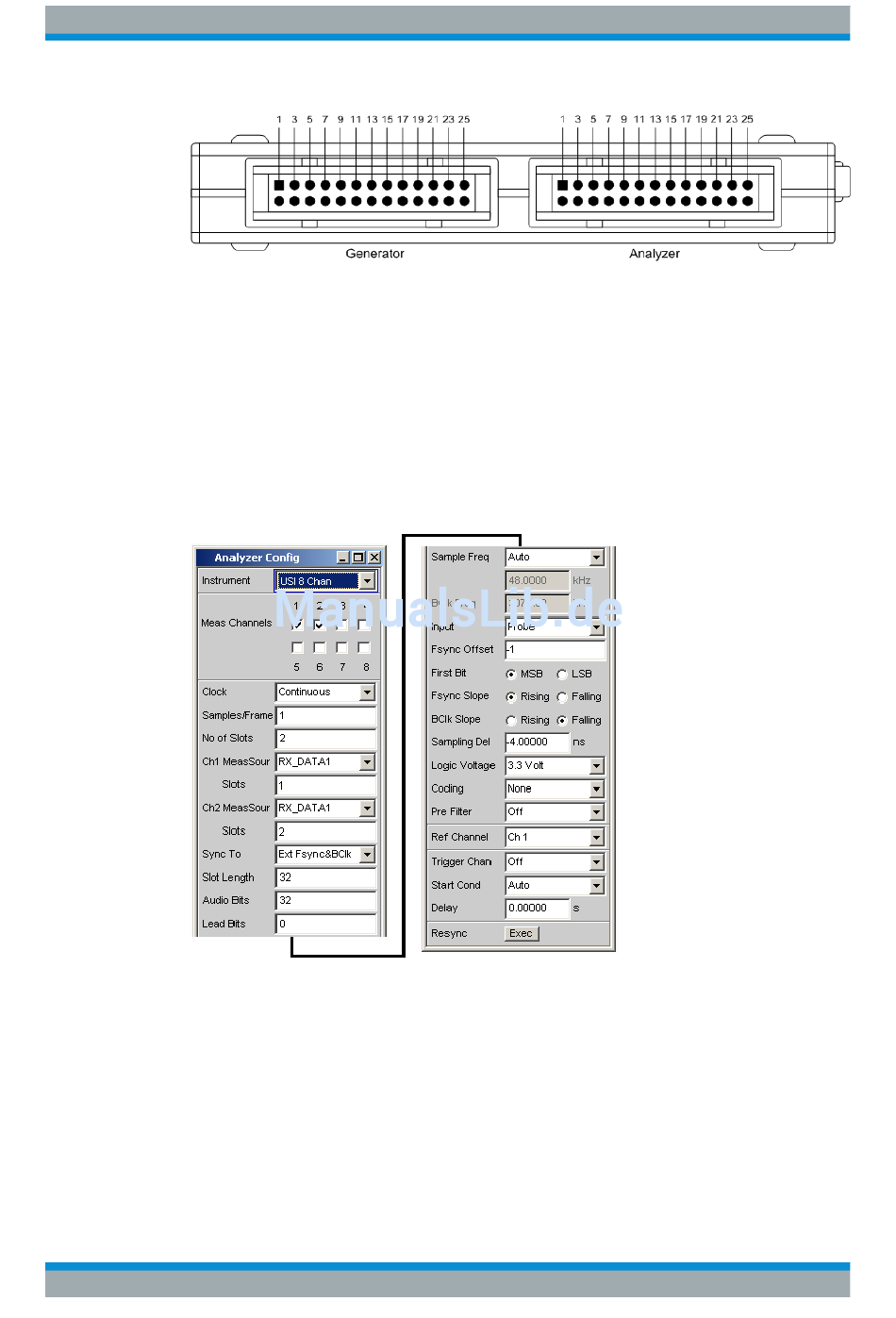

5.17 USI 8 Channel Analyzer konfigurieren

5.17.1 USI 8 Channel Analyzer Configuration Panel

Der USI 8 Channel Analyzer ist nur mit der Option R&S UPV-B42 (Universelle serielle
Schnittstelle) verfügbar und besteht aus einer Einsteckplatine, einem Kabel und einer
Probe zur Kontaktierung eines Messobjektes. Anschlußbelegung der Probe siehe
Kapitel 5.16.3,
Nachfolgend werden die Konfigurationsmöglichkeiten für den USI 8 Channel Analyzer
beschrieben.
Während des Bootvorganges des R&S UPV mit den Instrument "USI 8 Chan" wird
überprüft, ob die Probe angesteckt und betriebsbereit ist, andernfalls erfolgt eine War-
nung. Wird die Probe angesteckt, nachdem der R&S UPV eingeschaltet wurde, muss
Bedienhandbuch 1146.2084.31 ─ 13
"Schnittstellenbelegung",
USI 8 Channel Analyzer konfigurieren
auf Seite 430.
