R&S FS-K83

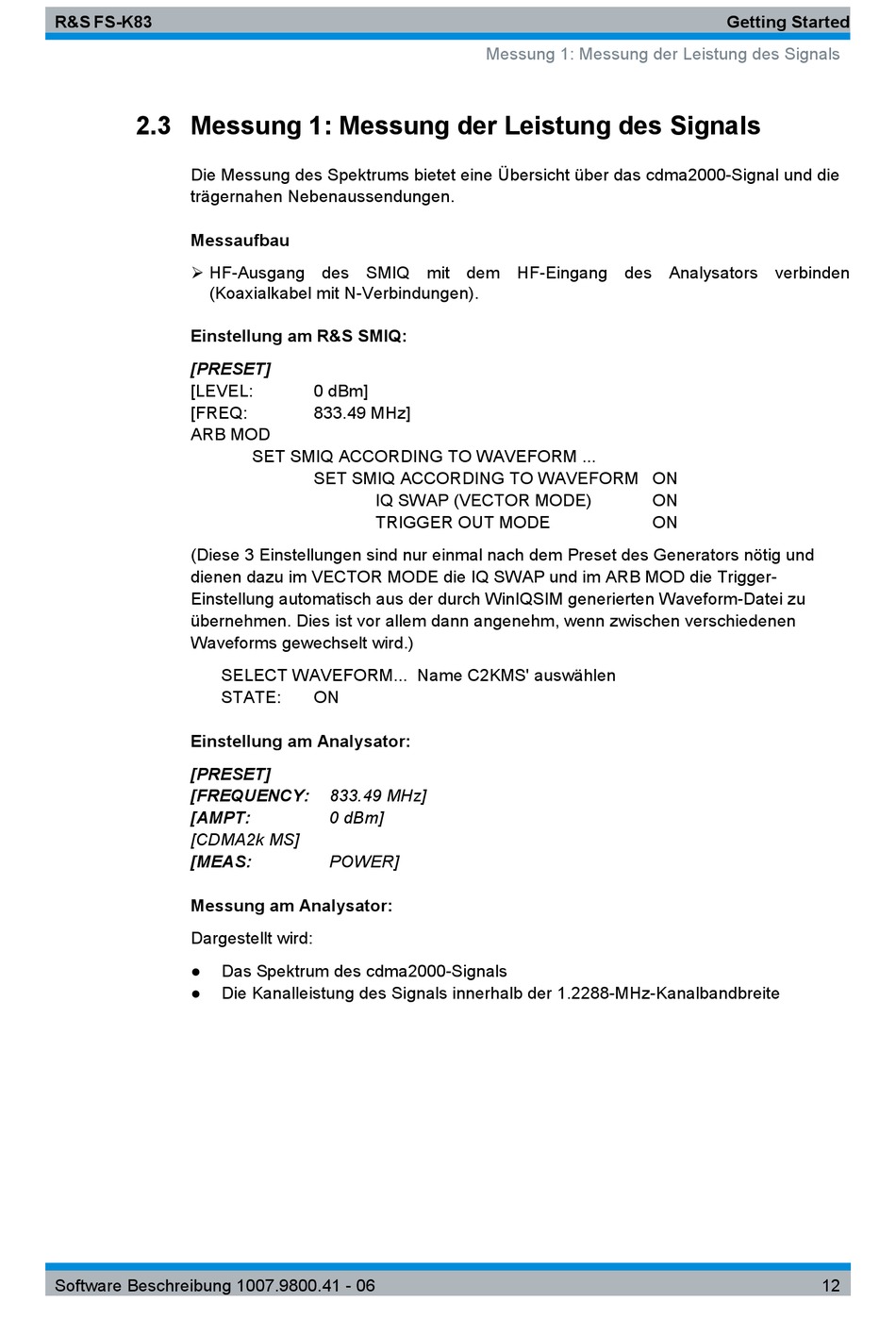

2.3 Messung 1: Messung der Leistung des Signals
Die Messung des Spektrums bietet eine Übersicht über das cdma2000-Signal und die
trägernahen Nebenaussendungen.
Messaufbau
HF-Ausgang des SMIQ mit dem HF-Eingang des Analysators verbinden
(Koaxialkabel mit N-Verbindungen).
Einstellung am R&S SMIQ:
[PRESET]
[LEVEL:
[FREQ:
ARB MOD
(Diese 3 Einstellungen sind nur einmal nach dem Preset des Generators nötig und
dienen dazu im VECTOR MODE die IQ SWAP und im ARB MOD die Trigger-
Einstellung automatisch aus der durch WinIQSIM generierten Waveform-Datei zu
übernehmen. Dies ist vor allem dann angenehm, wenn zwischen verschiedenen
Waveforms gewechselt wird.)
SELECT WAVEFORM... Name C2KMS' auswählen
STATE:
Einstellung am Analysator:
[PRESET]
[FREQUENCY:
[AMPT:
[CDMA2k MS]
[MEAS:
Messung am Analysator:
Dargestellt wird:
@
Das Spektrum des cdma2000-Signals
@
Die Kanalleistung des Signals innerhalb der 1.2288-MHz-Kanalbandbreite
Software Beschreibung 1007.9800.41 - 06
0 dBm]
833.49 MHz]
SET SMIQ ACCORDING TO WAVEFORM ...
SET SMIQ ACCORDING TO WAVEFORM ON
IQ SWAP (VECTOR MODE)
TRIGGER OUT MODE
ON
833.49 MHz]
0 dBm]
POWER]
Messung 1: Messung der Leistung des Signals
ON
ON
Getting Started
12
