5.32.3 Grafiken bei PEAQ

Die "Waveform" dient bei der PEAQ-Messung zur Signalkontrolle im Zeitbereich. Die
empfohlenen Stilleperioden am Anfang und Ende des Testsignals sowie die korrekte
Pegelaussteuerung können hier überprüft werden.
●
Im Analyzer Function-Panel wird die Waveform aktiviert und – hinsichtlich Trigger-
bedingung und Speichertiefe – konfiguriert. Darüberhinaus kann von hier aus das
Grafikfenster Waveform geöffnet werden.
●
Im Waveform Config-Panel wird die Skalierung – incl. Limit-Prüfung und Referenz-
bezug – gewählt.
●
Im Grafikfenster Waveform erfolgt die grafische Darstellung.

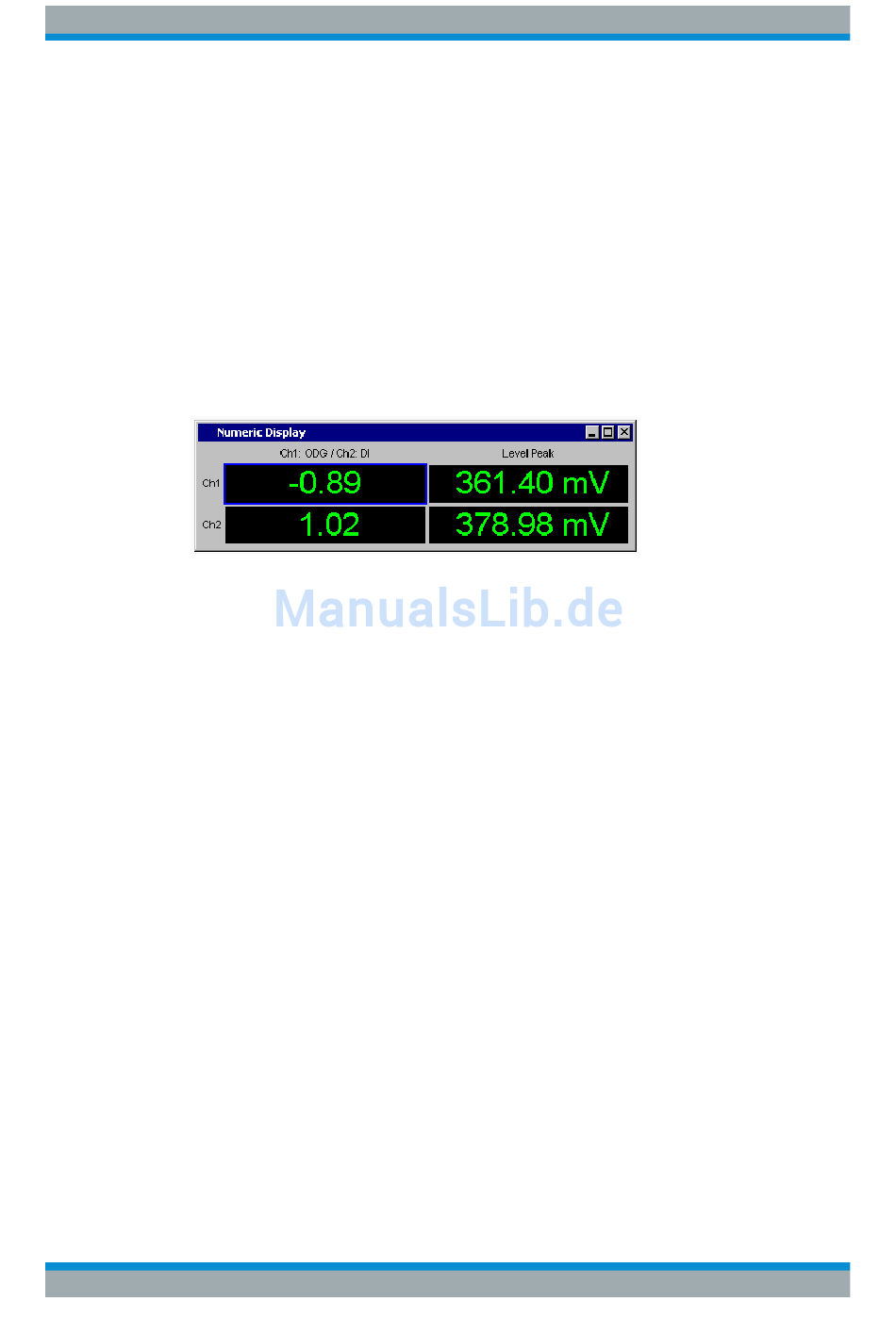

Das "Numeric Display" zeigt den ODG- und den DI-Wert an.
Der Level Monitor zeigt nach der Messung die Effektivwerte oder die Spitzenwerte bei-
der Kanäle des gesamten Messsignals an. Während der Messung werden Zwischen-
werte angezeigt. Die Spitzenwertanzeige sollte dazu benutzt werden, die Aussteue-
rung des gewählten Messbereiches zu kontrollieren. Der maximale Spitzenwert darf
nicht mehr als 3dB über dem Messbereichsnennwert liegen.

5.32.4 Messfunktion PEAQ

Das Messverfahren der Perceptual Evaluation of Audio Quality (PEAQ), welches von
der International Telecommunication Union im Jahr 1998 als Recommendation ITU-R
BS.1387 veröffentlicht wurde, erlaubt die messtechnische Erfassung der Qualität von
Tonsignalen, die mit Hilfe komprimierender psychoakustischer Codierverfahren mit
niedriger Bitrate übertragen werden. Es handelt sich bei PEAQ um einen Algorithmus,
der eine Beurteilung dieser Signale durch Vergleich mit dem Referenzsignal ermög-
licht. Eine allgemeine Einführung zu PEAQ, siehe
sungen
sung angeboten; auch ein Mischbetrieb ist möglich.
●
Das Referenzsignal muss 2-kanalig sein und mit einer Abtastrate von 48kHz vorlie-
gen.
●
Zu Beginn und Ende des Signals sollte mindestens je 0,5 Sekunden Stille sein.
●
Im Echtzeitbetreib des R&S UPV (Meas Mode ="DUT") ist die Länge des Messsig-
nals gleich der des Referenzsignals. Die Verzögerung des Messobjektes darf nicht
länger sein als die Stille am Ende des Referenzsignals, da sonst das Ende des
Musiksignals nicht mehr mitgemessen wird.
●
Der ODG-Wert wird im Kanal1 angezeigt, der DI-Wert im Kanal2. Beide Werte
beziehen sich jedoch jeweils auf das gesamte 2-kanalige Signal.
Bedienhandbuch 1146.2084.31 ─ 13
(PEAQ)", auf Seite 570. PEAQ wird im R&S UPV als digitale und analoge Mes-
Gerätefunktionen
Audio-Qualitätsmessungen (PEAQ)
Kapitel 5.32, "Audio-Qualitätsmes-
573
