R&S UPV
Siehe
9: Cursor-X-Wert
X-Wert bei vertikalen Cursoren

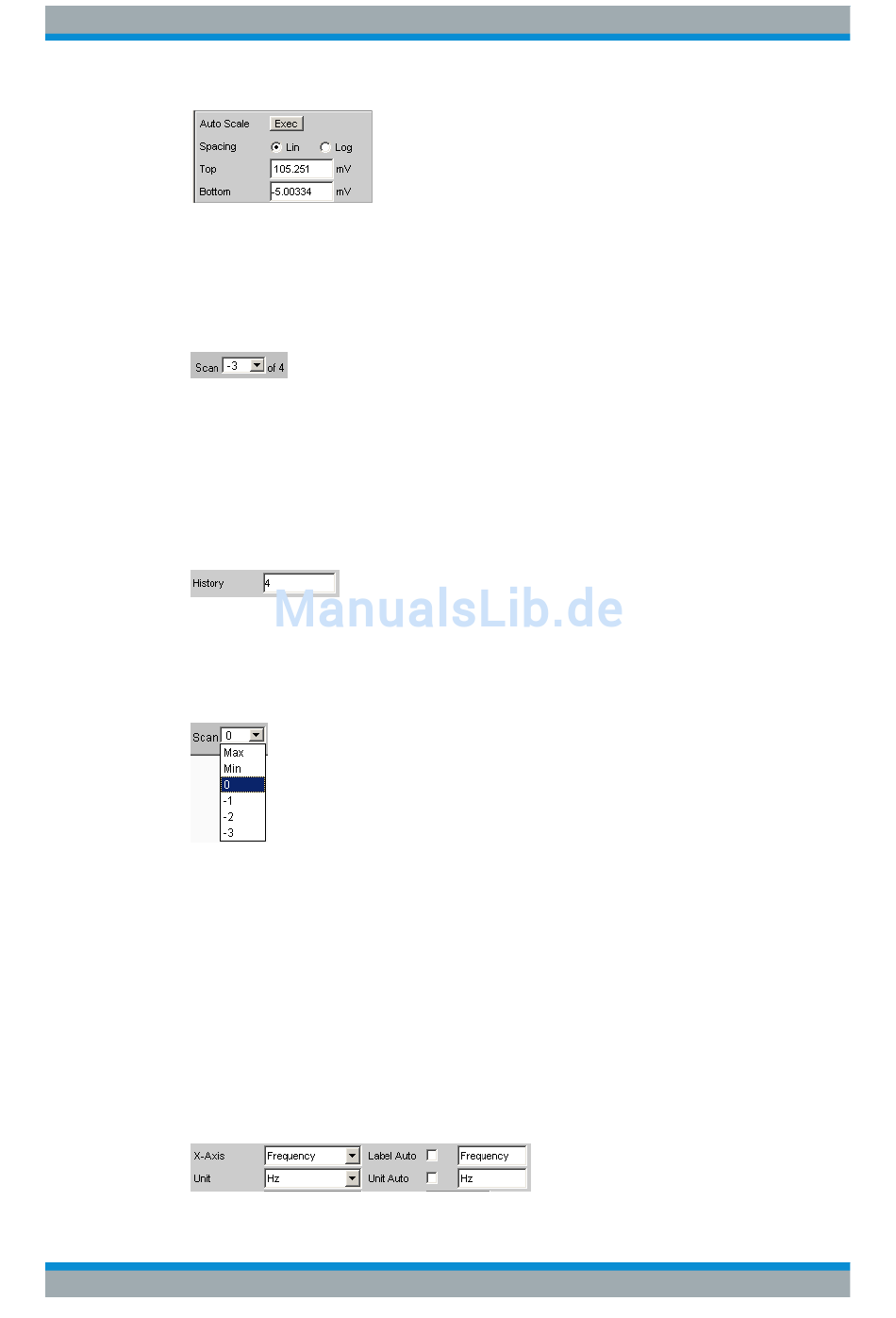

10: Scan-Nummer
Multi-Scan-Betrieb :
Beim Durchrollen der Scans mit NEXT SCAN wird hier die Nummer des aktuellen
Scan angezeigt. Die Nummer 0 kennzeichnet den neuesten Scan, je negativer die
Nummer, desto älter der Scan.
Die Anzeige of 4 aus dem Beispiel bezeichnet die aktuell eingestellte History und
besagt, wieviele Scans im Speicher gehalten oder auf Datei abgelegt werden. Im zuge-
hörigen DispConfig-Panel wird dieser Wert eingestellt mit
Siehe
Die Einträge Min und Max bezeichnen die Min/Max-Kurven, sofern diese eingeschaltet
sind. Sie sind auch im Single-Scan-Betrieb verfügbar.
Durch einen rechten Mausklick auf den Pfeil öffnet sich eine Box,
in der durch einen weiteren Mausklick der gewünschte Scan ausgewählt werden kann.
Auf diesen beziehen sich dann die Cursor, Marker, Grenzwerte usw.
11: Softkeyleiste
Das Softkeymenü zum Grafikfenster erlaubt die schnelle Bedienung wichtiger und oft
gebrauchter Einstellungen, vor allem Cursor-, Marker- und Zoomfunktionen mittels der
darunterliegenden Tasten oder durch Anklicken mit der Maus.
Siehe
12: X-Achsen-Beschriftung
Nur für Kurvendarstellung, nicht im Grafiksystem Bargraph1 | 2:
Sie setzt sich zusammen aus Label und Unit, einzustellen mit
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.50.3, "Einstellzeilen des
"History " auf Seite 696.
Kapitel 5.50.4, "Softkeymenü",
Kurven-, Spektrum- und Balkendarstellung
Bedienpanels", auf Seite 693.
auf Seite 748.
Gerätefunktionen
