R&S UPV
Die DC-Kopplung sollte gewählt werden, wenn Eingangsspannungen mit sehr nieder-
frequenten Signalanteilen gemessen werden sollen.
"AC"
"DC"
Fernsteuerbefehl:
INPut<n1>:COUPling

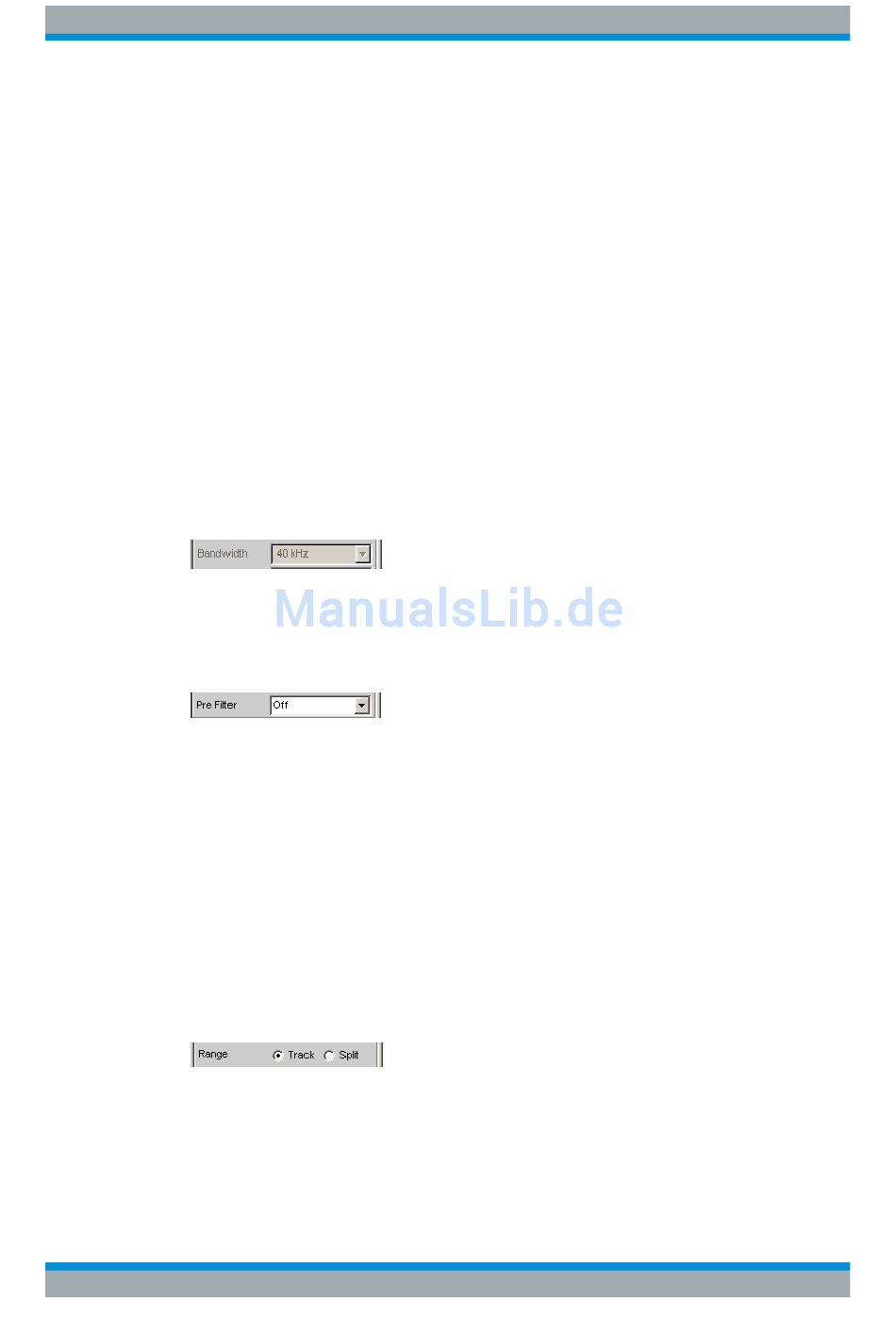

Bandwidth
Die Analyzer-Bandbreite ist fest auf 40 kHz eingestellt. Diese Zeile ist ein reines Anzei-
gefenster zur Information über die maximal mögliche Messbandbreite.
Pre Filter
Das gewählte Pre Filter wirkt auf alle Messfunktionen. Damit ist eine gewünschte Vor-
filterung möglich, ohne bei den einzelnen Messfunktionen das entsprechende Filter
auszuwählen.
Zur Charakteristik der verschiedenen Filter, siehe
Fernsteuerbefehl:
INPut<n1>:FILTer
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
Range
Die Messbereichswahl erlaubt das optimale Einstellen auf einen von der Messaufgabe
abhängigen Spannungsbereich.
Ähnlich wie bei der Umschaltung zwischen AC- und DC-Kopplung kann auch bei der
Bereichseinstellung zwischen einer gemeinsamen Einstellfunktion aller Bereiche der
aktiven Kanäle und der voneinander unabhängigen Einstellung pro Kanal gewählt wer-
den.
Der Bezugskanal für die Funktion Track ist immer der aktive Kanal mit der höchsten
Aussteuerung. Die inaktiven Kanäle bleiben unabhängig davon stets im unempfind-
lichsten Bereich.
Bedienhandbuch 1146.2084.31 ─ 13
Ein eventuell vorhandener DC-Anteil des Messsignals wird am Ein-
gang durch einen Hochpass abgetrennt und bleibt somit ohne Ein-
fluss auf das Messergebnis.
Es werden Messsignale bis 0 Hz erfasst und in den Messergebnissen
von RMS, RMS Selektiv, Peak, Quasi-Peak, DC, FFT und Waveform
berücksichtigt.
Hinweis: Enthält das Eingangssignal einen hohen DC-Anteil, so
resultiert dies in einer verringerten Messdynamik für den AC-Anteil,
weil sich der Messbereich des Eingangsverstärkers am Gesamtsignal
orientiert.
auf Seite 919
auf Seite 984
auf Seite 647
Analogen Multi-Kanal Analyzer konfigurieren
Kapitel 5.43, "Filter",
Kapitel 5.43.4, "Filter-
Gerätefunktionen
auf Seite 645.
397
