"Audio In"
"Audio In Rec-
locked"
"Audio Ref
Gen"
"Aux In"
Fernsteuerbefehl:
OUTPut:AUXiliary:OUTPut

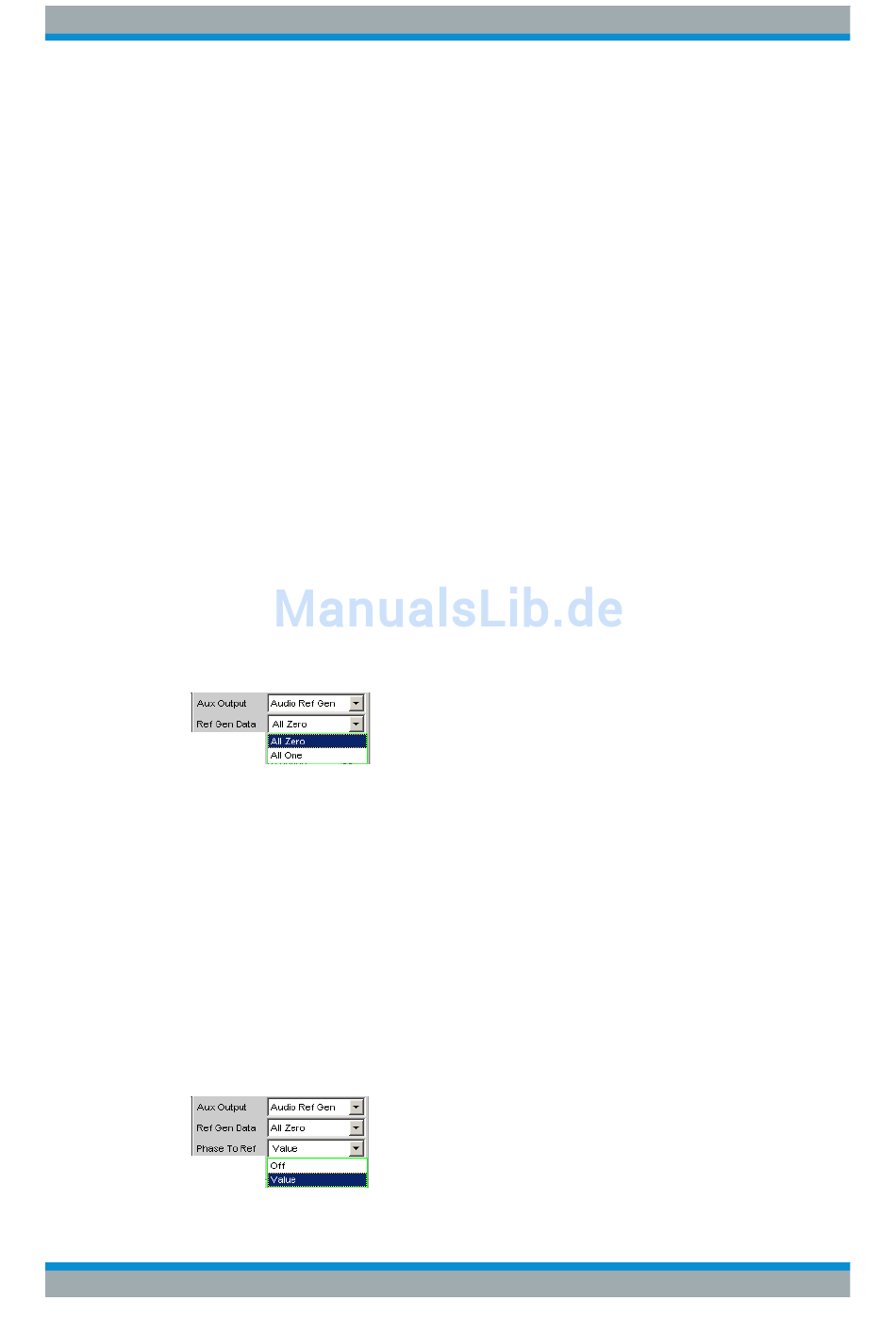

Ref Gen Data
(Nur mit R&S UPV-B2 (Digitale Audioschnittstellen) ). Bei Wahl der Aux Output-Quelle
als Audio Ref-Gen steht damit die Einstellung der Audiodaten für diesen Referenzge-
nerator zur Verfügung.
"All Zero"
"All One"
Fernsteuerbefehl:
SOURce:REFerence
Phase To Ref
(Nur mit R&S UPV-B2 (Digitale Audioschnittstellen) ). Bei Wahl der Aux Output-Quelle
als Audio Ref-Gen steht damit die Variation der Frame-Phasenablage des Digital
Audio-Signals zwischen dem Front-Ausgang und dem Digital Audio AUX -Ausgang auf
der Geräterückseite zur Verfügung.
Die Phasenverschiebung erfolgt intern mit Hilfe der Generator Sync-PLL.
Bedienhandbuch 1146.2084.31 ─ 13
Durchschleifmöglichkeit des Digital Audio-Signals vom gewählten
Eingang an den Digital Audio Aux-Ausgang.
Der Signal-Ausgangspegel ist dabei konstant und unabhängig vom
gewählten Eingang bzw. der Pulsamplitude am digitalen Eingang.
Ausgabe des jitterreduzierten Eingangssignals.
Der Audio Data-Inhalt wird aus dem Eingangssignal extrahiert und
über den Digital Audio Aux-Generator neu ausgegeben. Dieser
Generator wird mit jitterarmen Takt aus der Jitter-Referenz-PLL
gesteuert.
Der Digital Audio Aux-Generator wird hierbei als Referenzgenerator
für die Frame Phase-Einstellung des Digital Audio-Generators ver-
wendet.
Mit dieser Auswahl ist dann eine Frame Phase-Einstellung und die
Wahl der Referenzgenerator-Daten möglich.
Bei Synchronisation des Digital-Generators auf den Sync-Eingang ist
diese Auswahl nicht möglich.
Durchschleifmöglichkeit des Digital Audio Aux-Eingangs z. B. zur
Kaskadierung von mehreren Geräten.
auf Seite 885
Alle Audio-Datenbits stehen auf Null.
Ausgabe eines sog. Leerframes, das dem Normalfall entspricht.
Zu Testzwecken an Digital Audio-Receivern können die Audio-Daten-
bits alle auf Eins gesetzt werden.
auf Seite 887
