R&S UPV

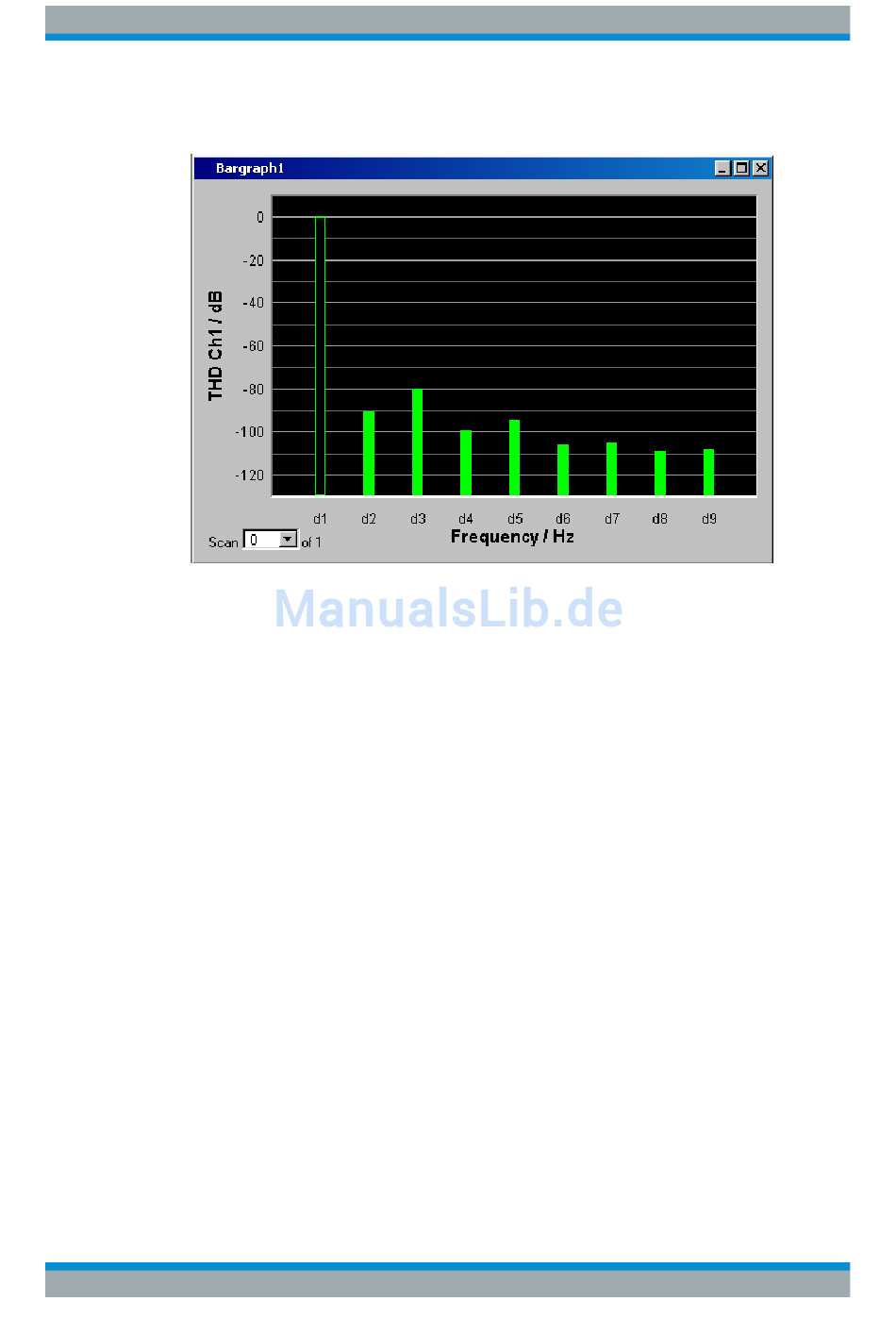

4.8.4.4 Bargraph
Ist im Panel "Analyzer Function" eine der Funktionen "THD", "Mod Dist", "DFD" oder
"DIM" gewählt, so kann das Funktions-Messergebnis in seine Frequenzkomponenten
zerlegt in einer Balkenanzeige dargestellt werden. Die einzelnen Verzerrungsprodukte
werden hierbei über einer Frequenz-Achse aufgezeichnet. Die Struktur der Verzer-
rungsprodukte (2., 3., 4., ... Harmonische, DFD 2. bzw. 3.Ordnung, etc.) wird somit auf
einen Blick erkennbar. Die Balkengrafik kann ein- oder zweikanalig dargestellt werden,
auch hier können die Ergebnisse gespeichert werden bzw. gespeicherte Ergebnisse in
die Grafik eingetragen werden.
Die Bargraph-Anzeige ist zweimal verfügbar, somit können beispielsweise THD-Werte
an zwei unterschiedlichen Messpunkten oder die Messwerte der beiden Eingangska-
näle in zwei getrennten Grafiken angezeigt werden.
