R&S UPV
Das Generator-Instrument "USI Dual Chan" erfordert die Option R&S UPV-B42 (Uni-
verselle serielle Schnittstelle) und besteht aus einer Einsteckplatine, einem Kabel und
einer Probe zur Kontaktierung eines Messobjektes. Anschlußbelegung der Probe siehe
Kapitel 5.5.4,
Nachfolgend werden die Konfigurationsmöglichkeiten für den USI Dual Channel Gene-
rator beschrieben.
Während des Bootvorganges des R&S UPV mit den Instrument "USI Dual Chan" wird
überprüft, ob die Probe angesteckt und betriebsbereit ist, andernfalls erfolgt eine War-
nung. Wird die Probe angesteckt, nachdem der R&S UPV eingeschaltet wurde, muss
lediglich das Instrument "USI Dual Chan" bestätigt werden, um die Probe zu initialisie-
ren. Eine grüne LED an der Probe zeigt die Betriebsbereitschaft an. Über diesen
Mechanismus kann die Probe während des Betriebes ab- und angesteckt und wieder
in Betrieb genommen werden. Ab- und Anstecken während des Betriebes beschädigt
die Probe nicht!

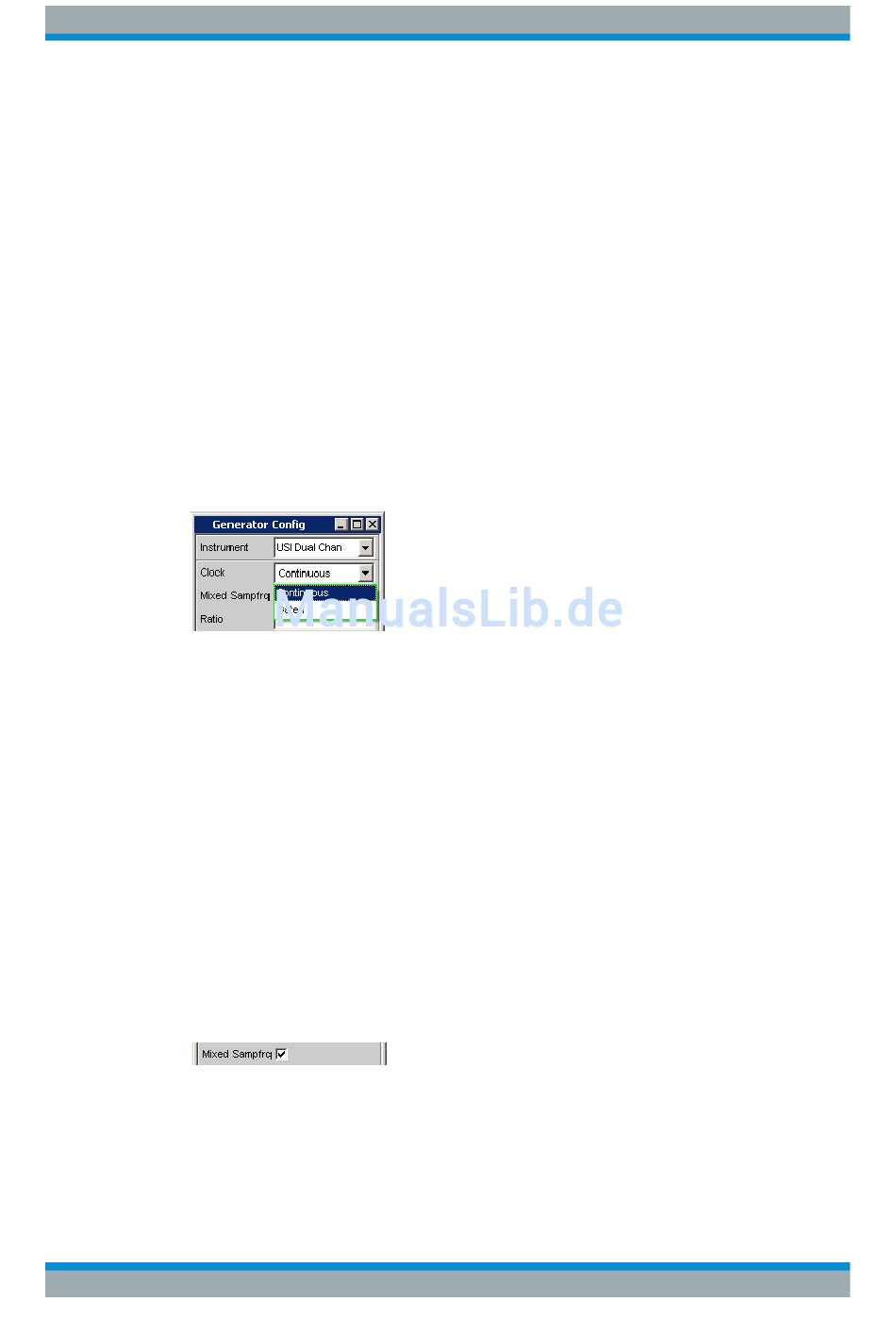

Clock
Auswahl der Betriebsart Continuous Clock oder Gated Clock.
"Continuous"
"Gated"
Fernsteuerbefehl:
OUTPut:CLOCk
Mixed Sampfrq
Ermöglicht die Erzeugung von Datenströmen unterschiedlicher Abtastrate in den bei-
den Generatorkanälen. Wenn aktiviert, steht das Generatorfilter nicht zur Verfügung.
Fernsteuerbefehl:
OUTPut:MSAMplefrequency
Bedienhandbuch 1146.2084.31 ─ 13
"Schnittstellenbelegung",
Die Betriebsart Continuous Clock setzt lückenlose Takte für den
Generator voraus, deren Quelle intern oder extern gewählt werden
kann. Für externe Taktung stehen mehrere Synchronisationsarten zur
Auswahl.
Die Betriebsart Gated Clock muss gewählt werden, wenn der extern
eingespeiste Bitclock (BClk) und FrameSync (Fsync) Lücken aufwei-
sen oder so stark verjittert sind, dass die interne PLL diesem Takt
nicht mehr folgen kann.
Die Synchronisationsart ist auf den Modus "externer FrameSync &
Bitclock" (Ext Fsync&BClk) beschränkt. Ein Mithören des Audiosig-
nals ist nicht möglich.
auf Seite 890
auf Seite 892
USI Dual Channel Generator konfigurieren
auf Seite 299.
Gerätefunktionen
