R&S UPV
SCPI-Befehl:
SENSe[1]:FUNCtion
Alternative Klirrfaktormessung siehe
Weitere Verzerrungsmessungen siehe
auf Seite 512.

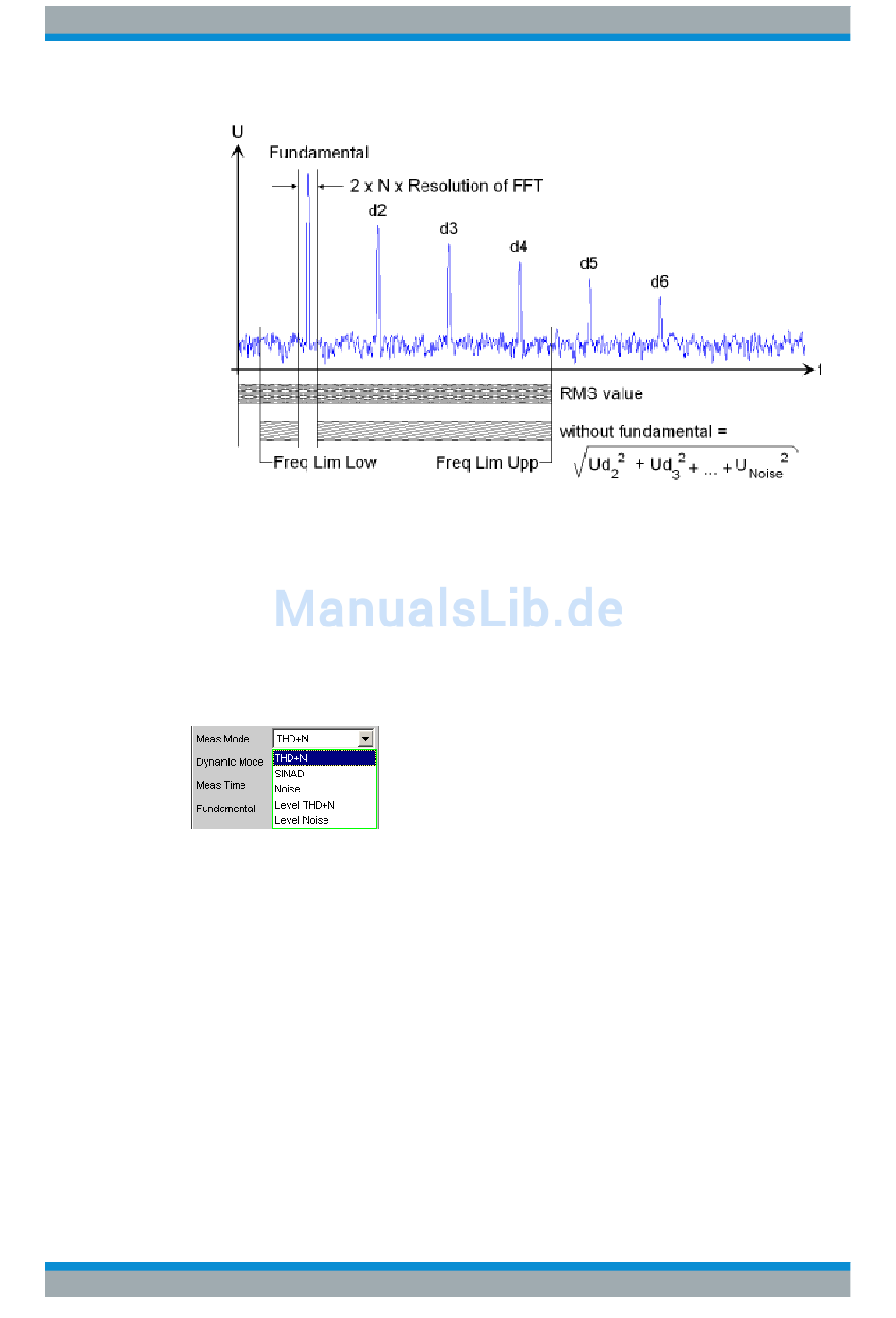

Meas Mode
Auswahl des THD+N-Messverfahren und der Berechnungsformel für den Messwert.
Die Bezeichnung Level drückt aus, dass das Messergebnis als RMS-Wert dargestellt
und nicht (wie bei Klirrfaktormessungen üblich) auf den Gesamteffektivwert bezogen
wird.
Bei den Noise-Messungen werden außer der Grundwelle auch sämtliche Oberwellen
aus dem Gesamtsignal gefiltert.
Hinweis: Mit jeder Oberwelle wird auch die Rauschenergie des jeweiligen Seitenban-
des ausgefiltert, so dass bei sehr tiefen Frequenzen – und somit theoretisch zahlrei-
chen Oberwellen – ein großer Teil der Rauschenergie verloren geht. Um dem entge-
genzuwirken, erfolgt die Messung mit sehr feiner Frequenzauflösung, was – gegen-
über der THD+N-Messung – zu einer deutlich längeren Messzeit führt. Die Level-
Messmodi sollten daher nur bei höheren Frequenzen eingesetzt werden.
Bedienhandbuch 1146.2084.31 ─ 13
THDNsndr
Kapitel 5.27.2,
Kapitel 5.27,
Gerätefunktionen
Verzerrungsmessungen
"THD", auf Seite 517.
"Verzerrungsmessungen",
524
