R&S UPV
Die Bereiche sind in 12-dB-Schritten von 200 mV bis 50 V gestuft und ermöglichen
eine sehr gute Messdynamik bei der Messung nichtlinearer Verzerrungen. Ein Über-
oder Unterschreiten der Grenzen in einem aktuellen Messbereich führt bei automati-
scher Bereichswahl "Range Auto" zum Umschalten in die nächste Stufe. Ebenso bei
"Range Lowest", nach unten aber nur bis zur gewählten Bereichsgrenze.
Die Bereichswerte sind Effektivwerte bei Sinus oder anderen Signalformen bis Schei-
telfaktor √2.
ch = Kanalnummer 1 ... 16
nu = "Bereichsnennwert " oder "beliebiger Spannungswert"
nu = 200 mV
nu = 800 mV
nu = 3 V
nu = 12 V
nu = 50 V
"Auto"
"Fix"
"Lowest"
Fernsteuerbefehl:
SENSe<n1>:VOLTage:RANGe<n3>:MODE
SENSe:VOLTage:RANGe<n3>:VALue

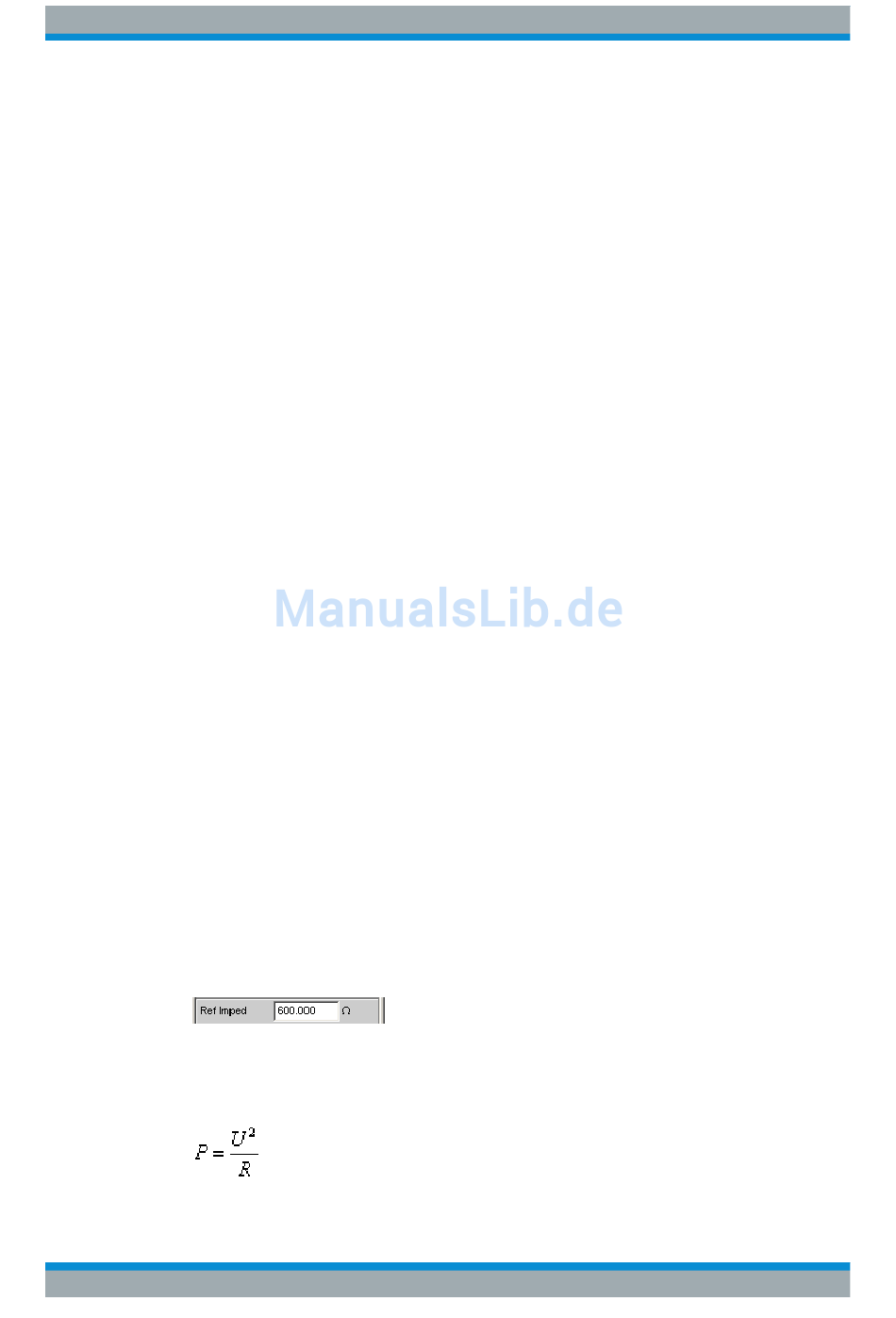

Ref Imped
Referenzwert der Impedanz.
Bezugswiderstand für die Anzeige der Leistung in den Einheiten dBm, W, (Δ%W, ΔW,
P/Pr und %P/Pr.
Die Leistung berechnet sich nach der Formel:
Bedienhandbuch 1146.2084.31 ─ 13
(0.00 ... 0.21999 V)
(0.22 ... 0.87999 V)
(0.88 ... 3.29999 V)
(3.3 ... 13.19999 V)
(13.2 ... 55.00 V)
Automatische Messbereichswahl. Getrennt für jeden Kanal wird der
optimale Bereich eingestellt.
Der eingestellte Messbereich wird festgehalten.
Hinweis: Bei Anliegen einer Spannung, die den gewählten Pegelbe-
reich übersteigt, wird in der unteren Statuszeile der Analysatorstatus
mit einer roten Ziffer angezeigt (die Ziffer gibt den Kanal wieder, der
übersteuert ist) und die Messwerte als ungültig dargestellt (---). Bei
der Umschaltung von Auto nach Fix wird der aktuell gültige Bereich
des Kanals übernommen.
Der eingestellte Messbereich wird als niedrigster Bereich festgehal-
ten, bei Übersteuerung wird nach höheren Bereichen automatisch
ausgewichen.
Hinweis: Bei der Umschaltung von Auto nach Lowest wird der aktuell
gültige Bereich des Kanals übernommen.
Analogen Multi-Kanal Analyzer konfigurieren
auf Seite 920
auf Seite 920
