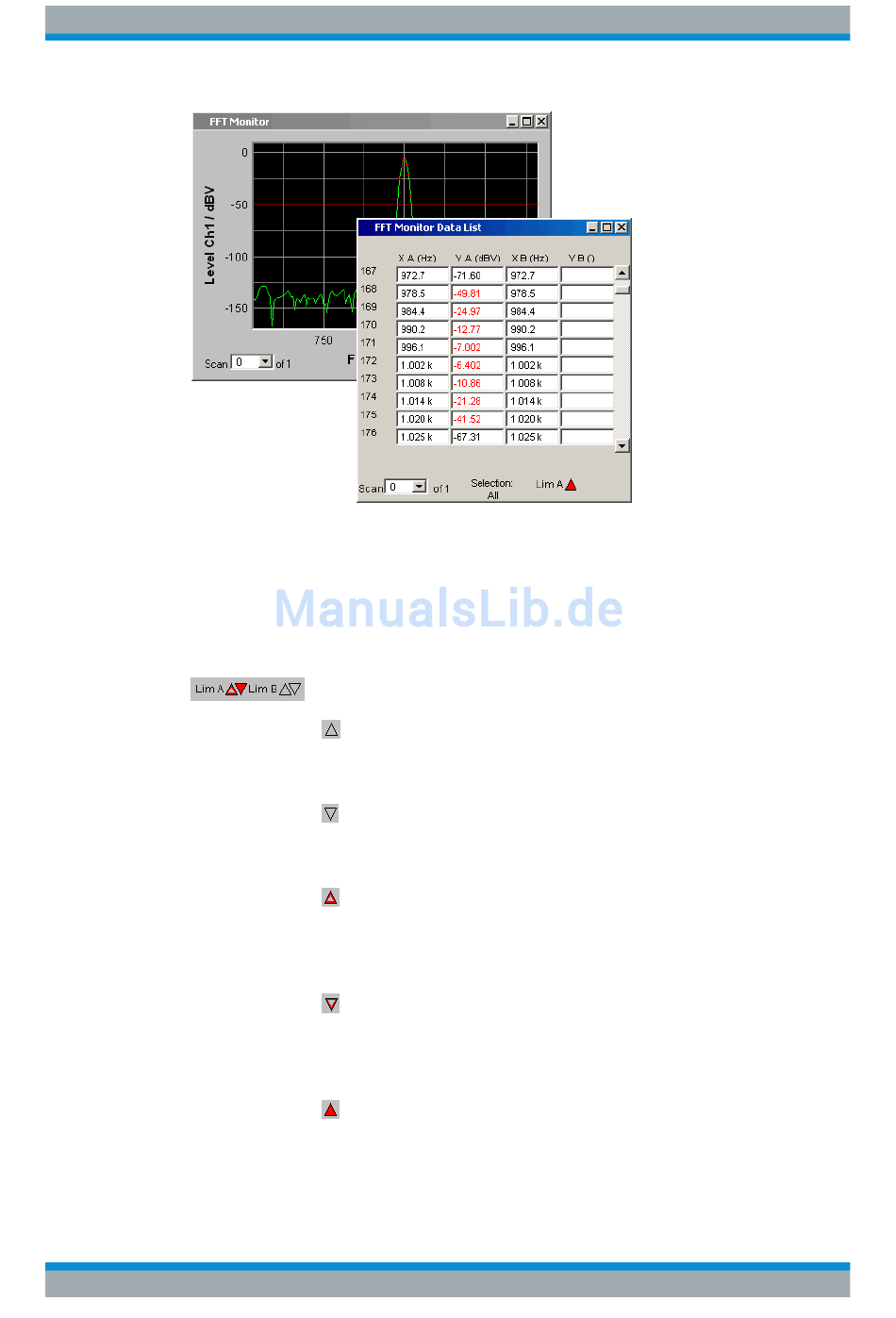

Zusätzlich zu den roten Punkten auf dem Kurvenzug oder den roten Balken der Bal-
kendarstellung gibt es in der rechten unteren Ecke der grafischen Darstellung und der
Messwert-Liste eine Anzeige für Grenzwertverletzungen, die es gestattet, auf einen
Blick zu erkennen, ob eine Grenzwertverletzung vorliegt. Sie ist wie folgt zu interpretie-
ren
Anzeige für Grenzwertverletzungen
"Limit Upper"
"Limit Lower"
"Limit Upper
Vergangen-
heit"
"Limit Lower
Vergangen-
heit"
"Limit Upper
aktuell"
Bedienhandbuch 1146.2084.31 ─ 13
Limit Upper ist eingeschaltet, es liegt aber keine Grenzwertverletzung
vor.
Limit Lower ist eingeschaltet, es liegt aber keine Grenzwertverletzung
vor.
Der Limit Upper-Wert wurde in der Vergangenheit verletzt, aktuell
liegt aber keine Grenzwertverletzung vor. Die Verletzung wird bis
zum nächsten START festgehalten.
Der Limit Lower-Wert wurde in der Vergangenheit verletzt, aktuell
liegt aber keine Grenzwertverletzung vor. Die Verletzung wird bis
zum nächsten START fesgehalten.
Der Limit Upper-Wert wird aktuell verletzt.
Gerätefunktionen
Grenzwertüberwachung
