R&S UPV

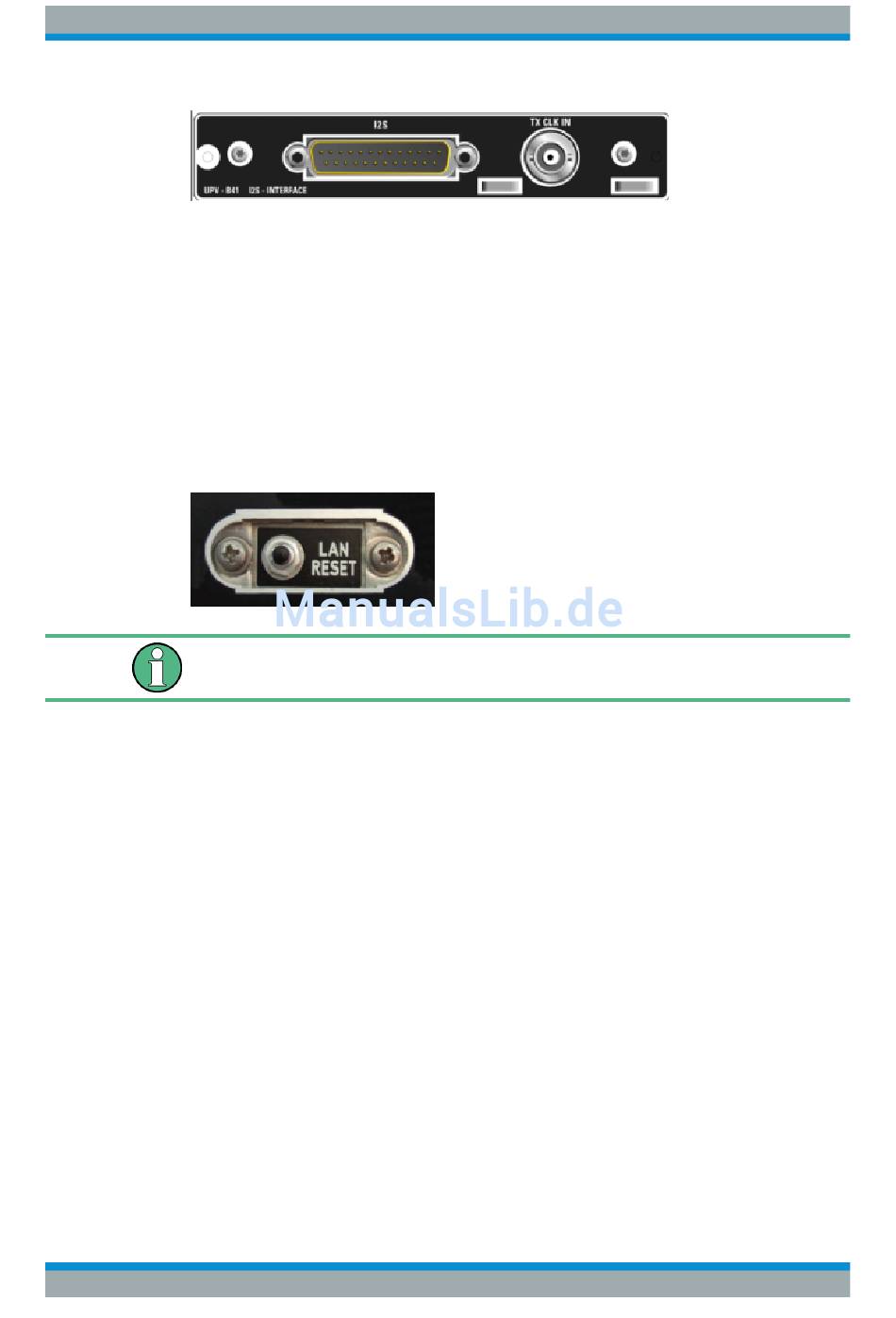

I²S
25-poliger D-Sub-Stecker zum Anschluss der Ein- und Ausgangsleitungen der I²S-
Schnittstellen. Die Anschlussbelegung wird im Kapitel 4 beschrieben. Zum Anschluss
des Prüflings wird die Verwendung eines sehr gut geschirmten Kabels empfohlen.
TX CLK IN
zusätzlicher BNC-Stecker zum Anschluss eines externen Master-Clock-Signals.
Details werden im Kapitel 4 beschrieben.

2.2.11 LAN-Reset-Taster

Hinweis
Diesen Taster gibt es nur beim Modell R&S UPV66.
Der LAN-Reset-Taster hat drei Funktionen:
●
Rücksetzen der LAN-Default-Einstellungen:
Hierzu muss der Taster 5 Sekunden lang gedrückt werden bis die READY-LED an
der Frontplatte des R&S UPV66 nicht mehr leuchtet.
●
Herunterfahren des Betriebssystems:
Soll das Betriebssystem des R&S UPV66 manuell heruntergefahren werden, ohne
dass hierzu eine Maus zur Verfügung steht, so geschieht das, indem man den
LAN-Reset-Taster innerhalb von 5 Sekunden dreimal hintereinander drückt.
●
Master PRESET:
Mit dem Master PRESET gelangt man aus einer ungeeigneten Bildschirm- und
Monitor-Konfiguration auf einfache Weise wieder zu einem bedienbaren Gerät:
Gerät aus- und wieder einschalten. Während des Softwarestarts leuchtet die OUT-
PUT Off-LED gelb auf. Sobald diese LED gelb leuchtet, den LAN-Reset-Taster
kurz drücken. Zur Bestätigung blinkt die LED. Innerhalb der nächsten 5 Sekunden
nochmals den LAN-Reset-Taster kurz drücken. Der Master PRESET wird nun aus-
geführt und erzwingt die Umschaltung auf den externen Monitor mit einer Bild-
schirmauflösung von 800 x 600 Bildpunkten, sowie die Werkseinstellung.
Bedienhandbuch 1146.2084.31 ─ 13
Inbetriebnahme
Erklärung der Rückansicht
40
