R&S UPV Bedienungsanleitung Seite 111

®
R&S UPV
Um die Fülle der Informationen zu ordnen, stehen fünf Bildschirmfenster, die so
genannten Screens, zur Verfügung. Zwischen den einzelnen Screens wird mit den
Richtungstasten

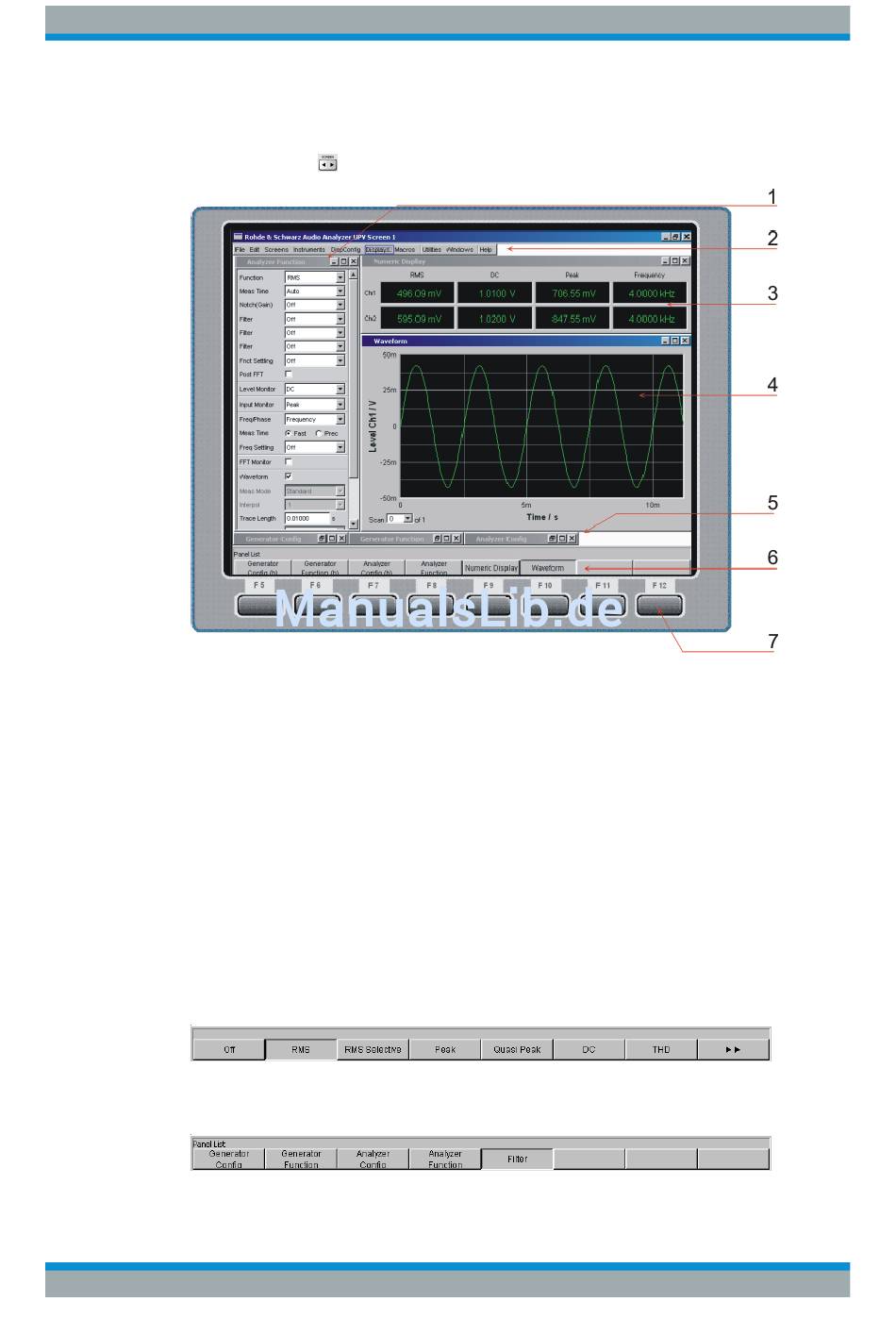

Bild 3-1: Bildschirm mit den wesentlichen Elementen
1 = Panel
2 = Menüleiste
3 = numerisches Anzeigefeld
4 = Grafikfenster
5 = hidden Panels
6 = WINBAR- Leiste
7 = Softkeys
Am unteren Rand des Bildschirms ist stets entweder die Softkey- oder die WINBAR-
Leiste eingeblendet.
Im normalen Bedienmodus ist die Softkey-Leiste sichtbar, in deren acht Buttons die in
den Auswahlfenstern der Panels angebotenen Funktionen aufgeführt werden.
Bei einer Auswahl aus mehr als 8 Elementen werden über den letzten Softkey mit der
Markierung >> bzw. auch über den ersten Softkey mit der Markierung << weitere Ele-
mente der Auswahlliste angeboten.
Nach Drücken der Taste WINBAR erscheint an Stelle der Softkey-Leiste die WINBAR-
Leiste, angezeigt durch den Schriftzug "Panel List" in der linken Ecke:
Bedienhandbuch 1146.2084.31 ─ 13
umgeschaltet.
Getting Started
Kurzeinführung in die Bedienung
101
