R&S UPV

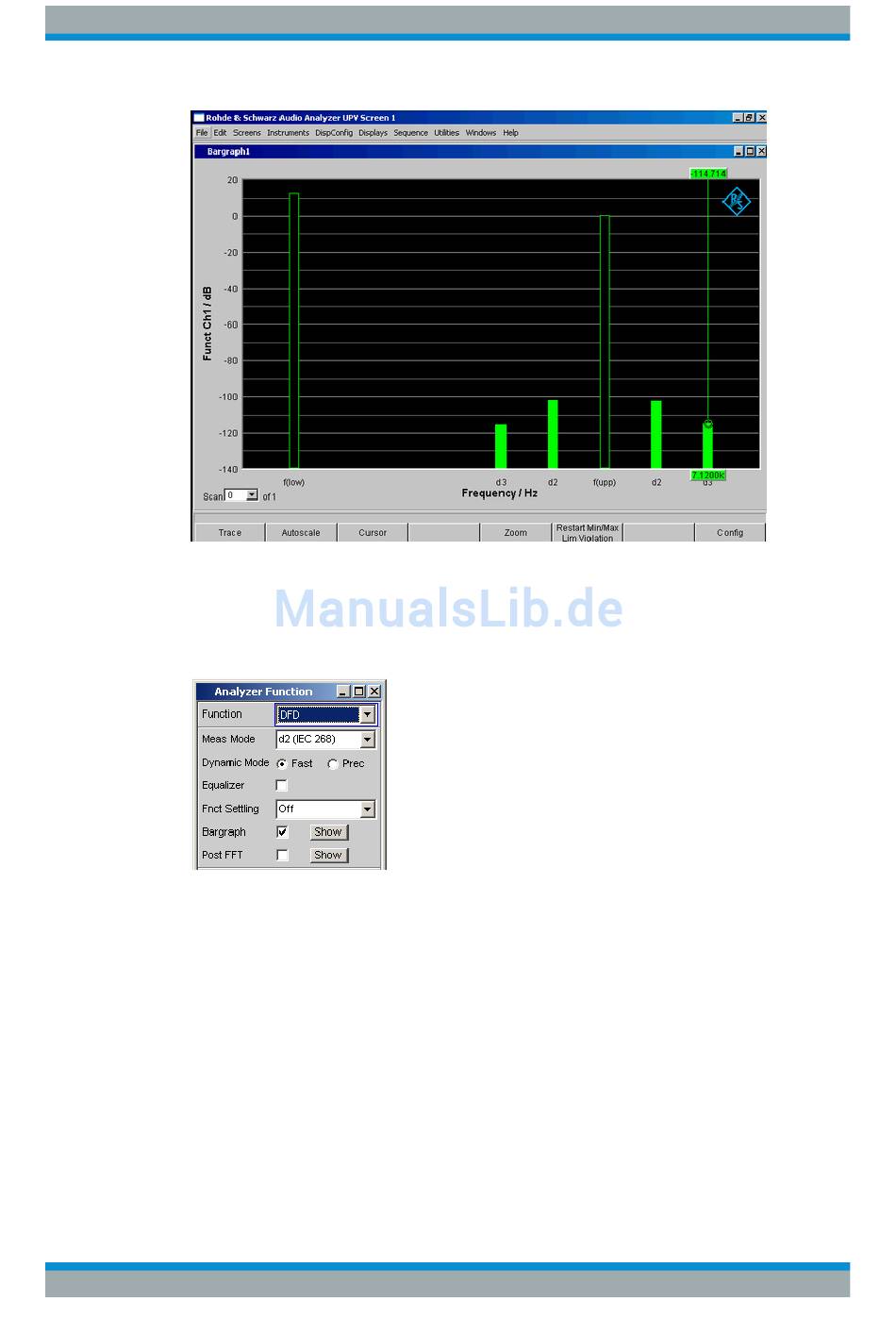

Bild 5-26: Mod-Dist-Messung mit 7-kHz-Nutzsignal und 4-fach stärkerem Störsignal bei 60 Hz

5.27.5 DFD

DFD ist eine Differenztonfaktoranalyse, welche die Intermodulationsprodukte ermittelt,
die von zwei Sinussignalen gleicher Amplitude erzeugt werden. Entsprechend dem
gewählten Messmodus misst der R&S UPV selektiv – und dadurch weitgehend unbe-
einflusst von Rauschen – die Intermodulationsprodukte 2. oder 3. Ordnung gemäß DIN
IEC 60268 Teil 3. Die arithmetische Mittenfrequenz des Doppeltonsignals sollte aus
dem Terzband (5, 6.3, 8, 10, 12.5, 16, 20 kHz) gewählt werden und der Frequenzab-
stand vorzugsweise 80 Hz betragen.
Als Signalquelle wird die Signalfunktion DFD des internen Universalgenerators emp-
fohlen. Diese ermöglicht die Variation von Mittel- und Differenzfrequenz (für IEC
60268) bzw. obere und Differenzfrequenz (für IEC 60118). Gesamtpegel und Mittel-
bzw. obere Frequenz können außerdem gesweept werden.
SCPI-Befehl:
SENSe[1]:FUNCtion
Bedienhandbuch 1146.2084.31 ─ 13
DFD
Gerätefunktionen
Verzerrungsmessungen
531
