R&S UPV Bedienungsanleitung Seite 734

®
R&S UPV

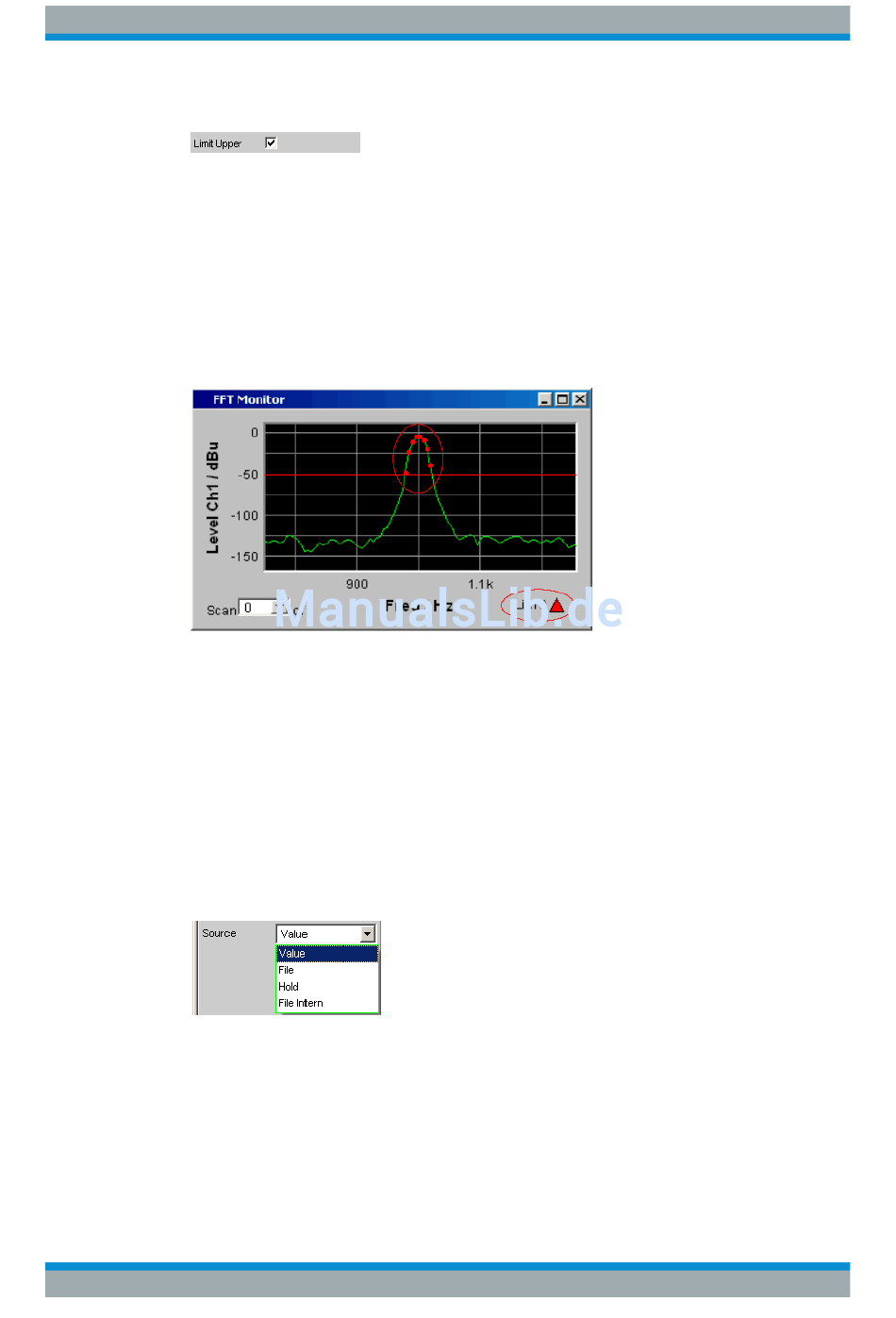

Limit Upper
Ein oberer Grenzwert / eine Grenzwertkurve kann für die Messung definiert werden,
wobei jeder Messwert mit dem Grenzwert / einer Grenzwertkurve verglichen wird. Der
Grenzwert / die Grenzwertkurve wird in das Koordinatensystem der grafischen Darstel-
lung rot eingezeichnet.
Grenzwertüberschreitungen werden durch rote Punkte auf der Kurve oder roten Balken
in der Balkendarstellung markiert
Eine zusätzliche Anzeige in der rechten unteren Ecke der grafischen Darstellung mar-
kiert mit einem nach oben gerichteten Pfeil die Überschreitung des oberen Grenzwer-
tes bzw. der Grenzwertlinie.
Bedeutung der Grenzwertverletzungssymbole siehe
lung, Erklärung der
Jeder START veranlasst das Rücksetzen und die erneute Aufzeichnung der Grenz-
wertüberschreitungen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, PESQ/POLQA, Impulse Response
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:LIMUpper
DISPlay:SWEep<n2>:B:LIMUpper
Source
Bestimmt, wie der obere Grenzwert festgelegt wird.
Bedienhandbuch 1146.2084.31 ─ 13
Elemente", auf Seite 758.
auf Seite 1007
auf Seite 1007
Kurven-, Spektrum- und Balkendarstellung
Kapitel 5.51.1, "Grafische Darstel-
Gerätefunktionen
724
