R&S UPV
Der Level-Monitor arbeitet mit Periodenerkennung und misst das Eingangssignal –
beginnend im Nulldurchgang – über eine ganze Periode, mindestens aber mit
100 Abtastwerten (Samples). Bei Funktionsmessungen mit extrem kurzer Messzeit
(z.B. Peak-Messung mit 1 ms Intervallzeit) sollte der Level-Monitor daher ausgeschal-
tet werden.

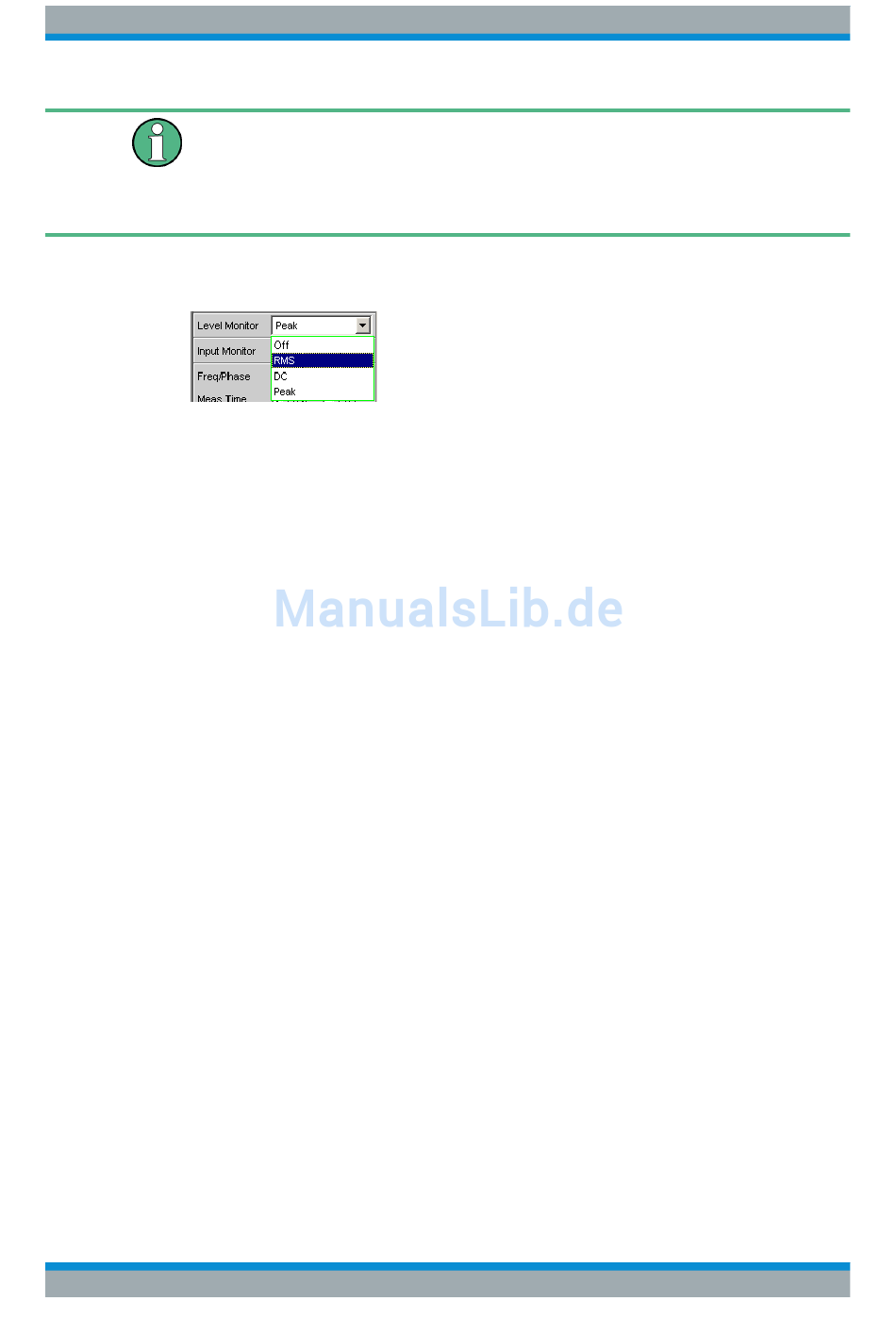

Level Monitor
Aktivierung des Level-Monitors und Wahl des Messverfahrens.
"Off"
"RMS"
"DC"
"Peak"
Fernsteuerbefehl:
SENSe6:FUNCtion
Bedienhandbuch 1146.2084.31 ─ 13
Der Level-Monitor ist ausgeschaltet.
Es erfolgt eine breitbandige Effektivwertmessung, die bei eingeschal-
teter Frequenzmessung mit automatischer Periodenerkennung arbei-
tet (das Messverfahren entspricht dann der Messfunktion "RMS" im
Modus "Meas Time Auto"). Bei schwachen Signalen wird über eine
feste Zeit von 100 ms gemessen. Ein evt. überlagerter DC-Anteil wird
mitgemessen, aber – im Analog-Analysator – bei eingeschalteter AC-
Kopplung hardwaremäßig unterdrückt.
Hinweis: Bei Mehrtonsignalen ohne dominante Komponente kann
die Periodenerkennung keine sicheren Ergebnisse liefern; das RMS-
Ergebnis zeigt dann etwas größere Schwankungen.
Es erfolgt eine Gleichspannungsmessung mit automatischer AC-
Unterdrückung. Bei schwachen Signalen wird über eine feste Zeit von
100 ms gemessen.
Im Analog-Analysator sollte für diesen Messmodus DC-Kopplung ein-
geschaltet werden, da bei AC-Kopplung der DC-Anteil des Messsig-
nals weggefiltert wird. Wird – bei eingeschalteter DC-Messung – auf
AC-Kopplung umgeschaltet oder – bei eingeschalteter AC-Kopplung
– auf DC-Messung umgeschaltet, erfolgt eine entsprechende War-
nung; die Messung wird dennoch durchgeführt.
Hinweis: Bei Mehrtonsignalen ohne dominante Komponente kann
die AC-Periodenerkennung keine sicheren Ergebnisse liefern; das
DC-Ergebnis zeigt dann etwas größeren Schwankungen.
Es erfolgt eine Messung des Eingangsspitzenwertes. Innerhalb eines
vorgegebenen Zeitintervalls, das sich aus der Periodendauer des
Messsignals ergibt, wird der betragsmäßig höchste Eingangssample
ermittelt. Bei schwachen Signalen wird über eine feste Zeit von
100 ms gemessen.
Hinweis: Im Gegensatz zur Peak-Messung, die – wie alle Messfunk-
tionen – hinter den Filtern erfolgt, wird kein Interpolationsfilter (Über-
abtastfilter) verwendet.
OFF | LRMS | DC | PEAK
Gerätefunktionen
Level-Monitor
