R&S
UPV
Unabhängig von der hier gewählten Einstellung werden alle Hervorhebungen beim
Betätigen der START-Taste zurückgesetzt.
"Short"
"Long"
"Forever"
Fernsteuerbefehl:
SENSe8:PROTocol:PERSistence

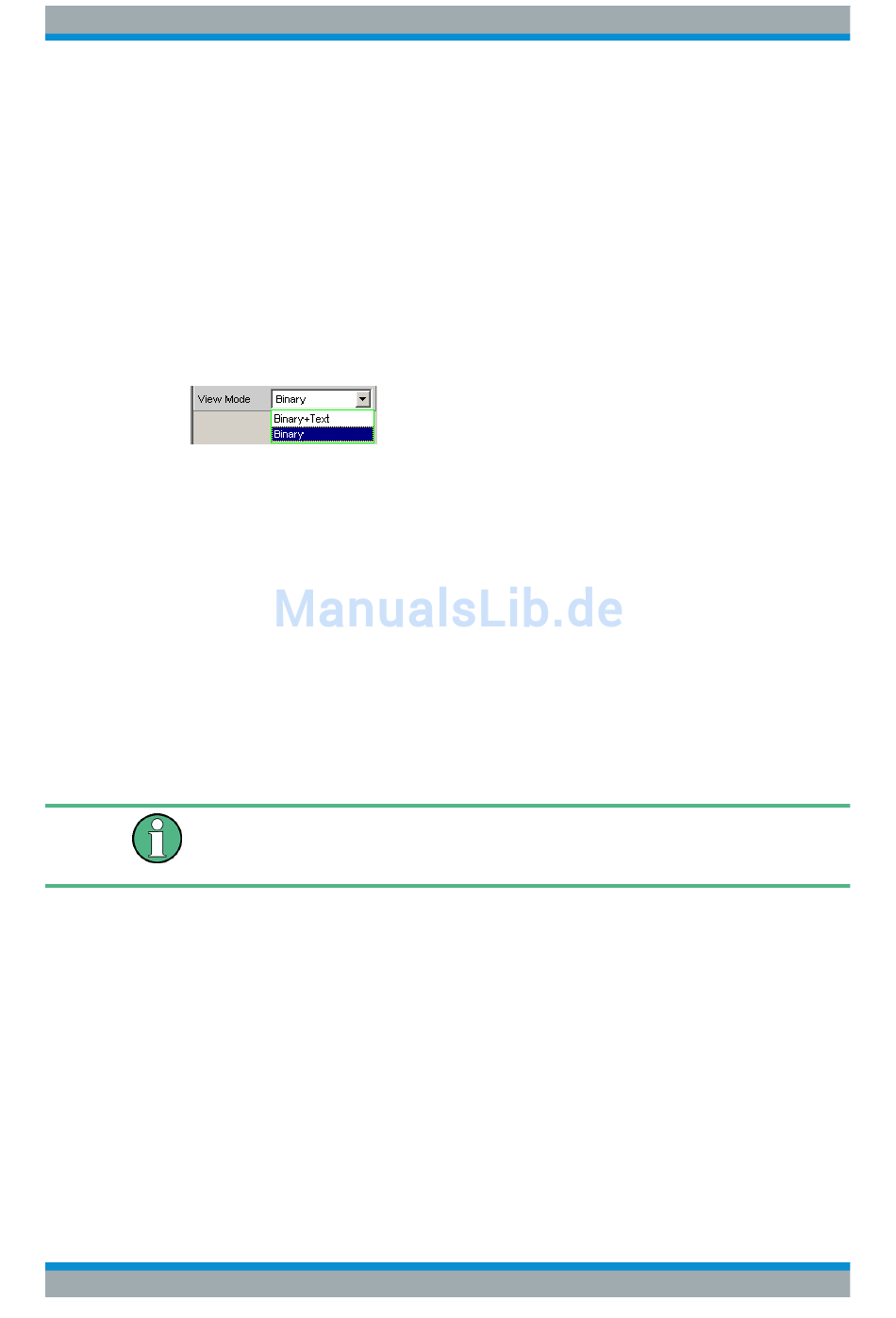

View Mode
Bestimmt, wie die Ansicht der Channel-Status-Informationen erfolgen soll.
"Binary+Text"
"Binary"
Fernsteuerbefehl:
SENSe8:PROTocol:VIEW
5.38.2 Anzeige der Channel-Status-Informationen
Der R&S UPV dekodiert die ersten 5 Bytes jedes Kanals und stellt die aktuellen Infor-
mationen der einzelnen Bit-Felder im Dig Analyzer Protocol-Window in übersichtlicher
Form 2-kanalig dar.
Digital Audio-Instrument: Die Dekodierung und Darstellung der Kanalinformationen
erfolgt immer 2-kanalig, unabhängig davon, ob nur einer oder beide Audiokanäle
gemessen werden.
Grundsätzlich werden 2 Formate unterschieden, die durch den Wert des ersten Bits
festgelegt sind:
●
Das Format für den Verbraucherbereich (Consumer-Format); Bit #0 = 0
●
Das Format für den professionellen Bereich (Professional Format); Bit #0 = 1
Im Display Mode Automatic wird für jeden Kanal entsprechend seinem Format-Bit das
korrekte Format (Consumer oder Professional) eingestellt, so dass auch Datenströme
mit unterschiedlichem Format von Kanal 1 und 2 dargestellt werden können.
Bedienhandbuch 1146.2084.31 ─ 13
Die Hervorhebung erfolgt nur kurzzeitig und wird nach 1 Sekunde
wieder zurückgesetzt.
Die Hervorhebung wird nach 5 Sekunden wieder zurückgesetzt.
Die Hervorhebung wird niemals zurückgesetzt.
auf Seite 980
Die Bitfelder werden als Binärwerte (MSB first) und im Klartext darge-
stellt.
Die Bitfelder werden ausschließlich als Binärwerte (MSB first) darge-
stellt. Dadurch verringert sich der Platzbedarf des Dig Analyzer Proto-
col-Windows.
auf Seite 980
Gerätefunktionen
Protokoll-Analyse
623
