R&S UPV

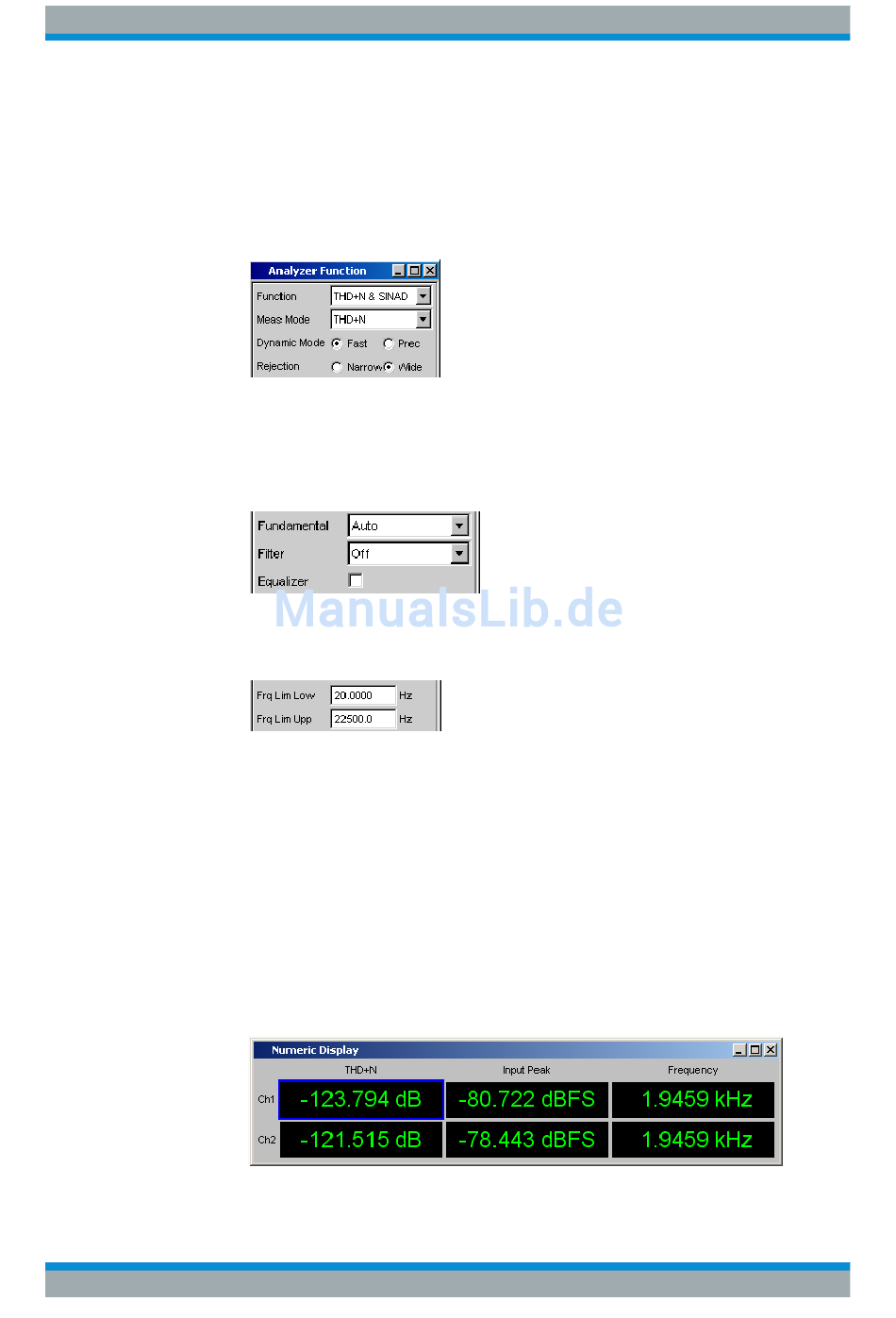

c) In der folgenden Zeile "Meas Mode" können verschiedene Modi der Klirrfaktor-
d) Bei der THD+N-Messung wird die Grundwelle des zu messenden Signals mit
e) Die Berechnung für Harmonische und Rauschanteile kann gegebenenfalls mit
4. Schritt: Darstellung der Messergebnisse – numerische Messwertanzeige
a) Die numerische Messwertanzeige wurde bereits über die Werkseinstellung des
5. Schritt: Darstellung des Spektrums im Grafikfenster
Bedienhandbuch 1146.2084.31 ─ 13
messung gewählt werden; für dieses Messbeispiel ist die Voreinstellung "THD
+N" bereits passend.
Der "Dynamic Mode" bestimmt die maximale Dynamik dieser Messung:
Schnelle Messung mit eingeschränkter Dynamik oder maximale Dynamik bei
etwas verlängerter Messzeit sind die möglichen Alternativen.
einem Notch-Filter ausgeblendet. Der Audio Analyzer kann die Grundwelle
automatisch aus dem Spektrum ermitteln und das Notch-Filter darauf abstim-
men ("Fundamental Auto").
Filter und Equalizer werden nur in Ausnahmefällen benötigt.
den beiden Zeile "Freq Lim Low" und "Freq Lim Upp "innerhalb der hier eingeb-
baren Bandgrenzen eingeschränkt werden.
Alle weiteren Einstellzeilen sind für dieses Beispiel ohne Bedeutung; die Ein-
stellungen im "Panel Analyzer Function" sind damit abgeschlossen.
Gerätes geöffnet.
Ist der Prüfling ordnungsgemäß mit dem Audio Analyzer verbunden, so können
die Messwerte für den Klirrabstand bereits in der ersten Spalte abgelesen wer-
den.
In der Default-Einstellung werden THD+N-Werte in dB angezeigt; wird eine
Anzeige in % gewünscht, so kann diese Einheit im Konfigurationspanel "Func-
tion Config" umgestellt werden.
Einführung in die Bedienung anhand von Beispielen
Getting Started
133
