Um den hier angegebenen Faktor
●
erhöht sich die maximale Aufzeichnungsdauer und Pretrigger-Zeit gegenüber der
Standardaufzeichnung
●
verschlechtert sich die Zeitauflösung gegenüber der Standardaufzeichnung
Die Größe des Trace-Speichers (480000 Samples) und Pretrigger-Speichers
(19200 Samples) bleiben unbeeinflusst.
Eine Verkleinerung des Kompressionsfaktors reduziert die maximal mögliche und
somit ggf. auch die eingestellte Aufzeichnungsdauer und Pretrigger-Zeit.
Eine Vergrößerung des Kompressionsfaktors ändert nicht die eingestellte, sondern
lediglich die maximal mögliche Aufzeichnungsdauer und Pretrigger-Zeit. Der Benutzer
kann dann eine längere Aufzeichnungsdauer (Trace Length) sowie eine längere Pret-
rigger-Zeit einstellen.
Hinweis: Bei eingeschalteter Undersample-FFT ist der Waveform-Kompressionsfaktor
nicht wählbar, sondern wird automatisch an den FFT-Kompressionsfaktor angepasst.
Fernsteuerbefehl:
SENSe7:CMPFactor

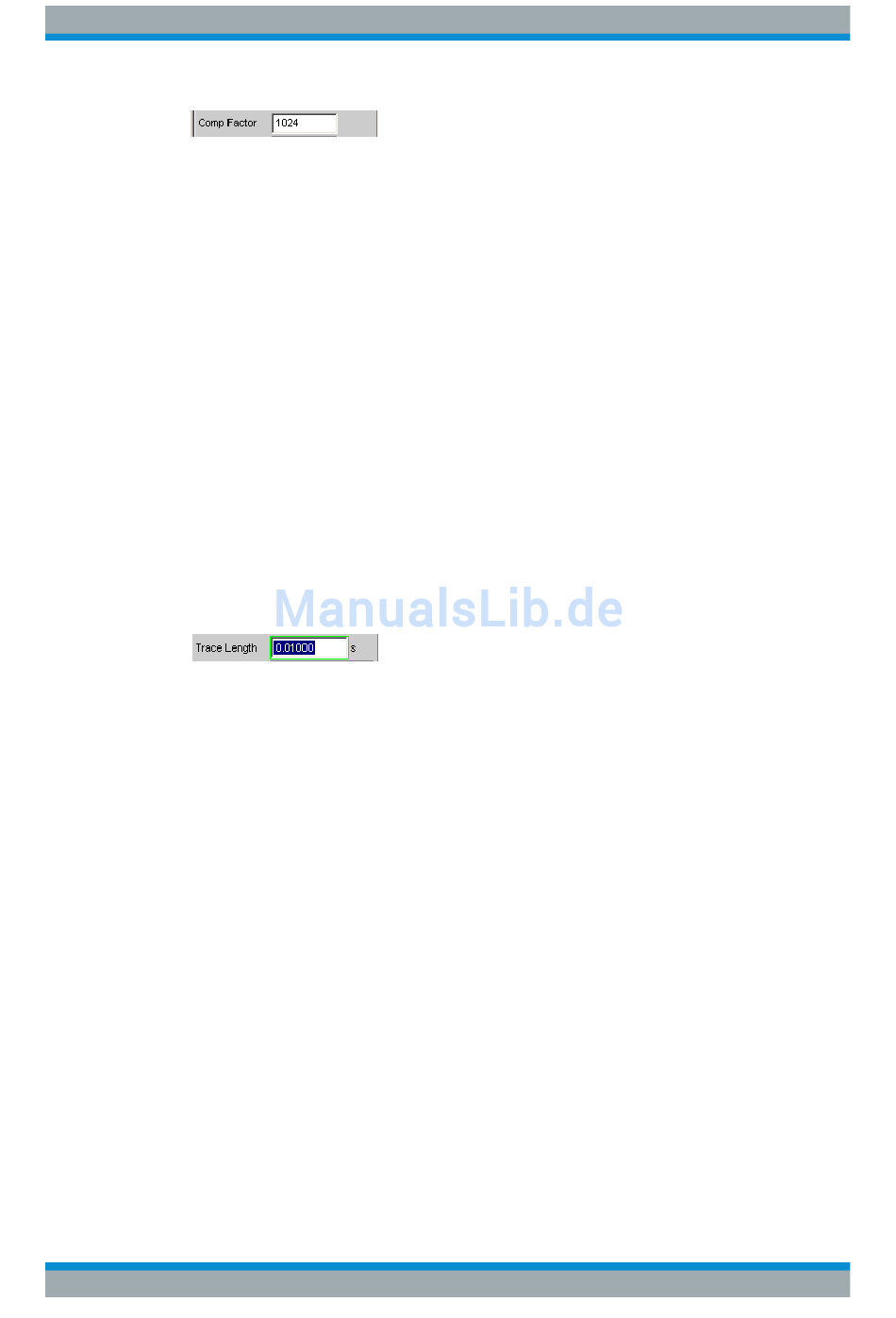

Trace Length
Eingabe der Aufzeichnungslänge (Speichertiefe) inklusive eines optionalen Pretriggers
in Sekunden.
Es können maximal 48000 Samples gespeichert werden. Die erreichbare Aufzeich-
nungslänge hängt neben der Bandbreite (analog) bzw. Abtastrate (digital) zusätzlich
von der gewählten Betriebsart (dem Kompressionsfaktor) ab:
●
Je höher die Bandbreite bzw. Abtastrate, desto kürzer die maximal erreichbare
Aufzeichnungslänge.
●
Durch Verwendung eines der Kompressionsmodi kann die Aufzeichnungslänge
vervielfacht werden.
Hinweis: Bei Verwendung eines Multikanal-Analysators können maximal 1,44 Millio-
nen Samples beobachtet werden. Dies entspricht z.B. bei 40 kHz Analog-Bandbreite
15 s. Daher wird - bei Verwendung eines der Kompressionsmodi – die Aufzeichnungs-
länge automatisch auf diese Zeit begrenzt.
Die Aufzeichnungslänge kann unabhängig von der (im Waveform Config-Panel wähl-
baren) Länge der Zeitachse eingestellt werden.
Je geringer die Aufzeichnungslänge gewählt wird, desto höher ist die Update-Rate der
grafischen Darstellung.
Wird eine lange Aufzeichnungsdauer eingestellt, kann durch (auch nachträgliche) Ver-
kleinerung der grafischen Zeitachse ein beliebiger Ausschnitt der aufgezeichneten
Samples analysiert werden.
Hinweis: Die gewählte Trace Length (und nicht die Länge des dargestellten Kurven-
ausschnitts) legt die Aufzeichnungsdauer pro Messung fest und entscheidet somit über
die Gesamtmesszeit. Ist eine hohe Messgeschwindigkeit gewünscht (z.B. bei Sweeps
