R&S UPV
acht XLR-Eingangsbuchsen auf der anderen Seite anzuschließen (Option R&S UPV-
Z48, Bestellnummer siehe Datenblatt).

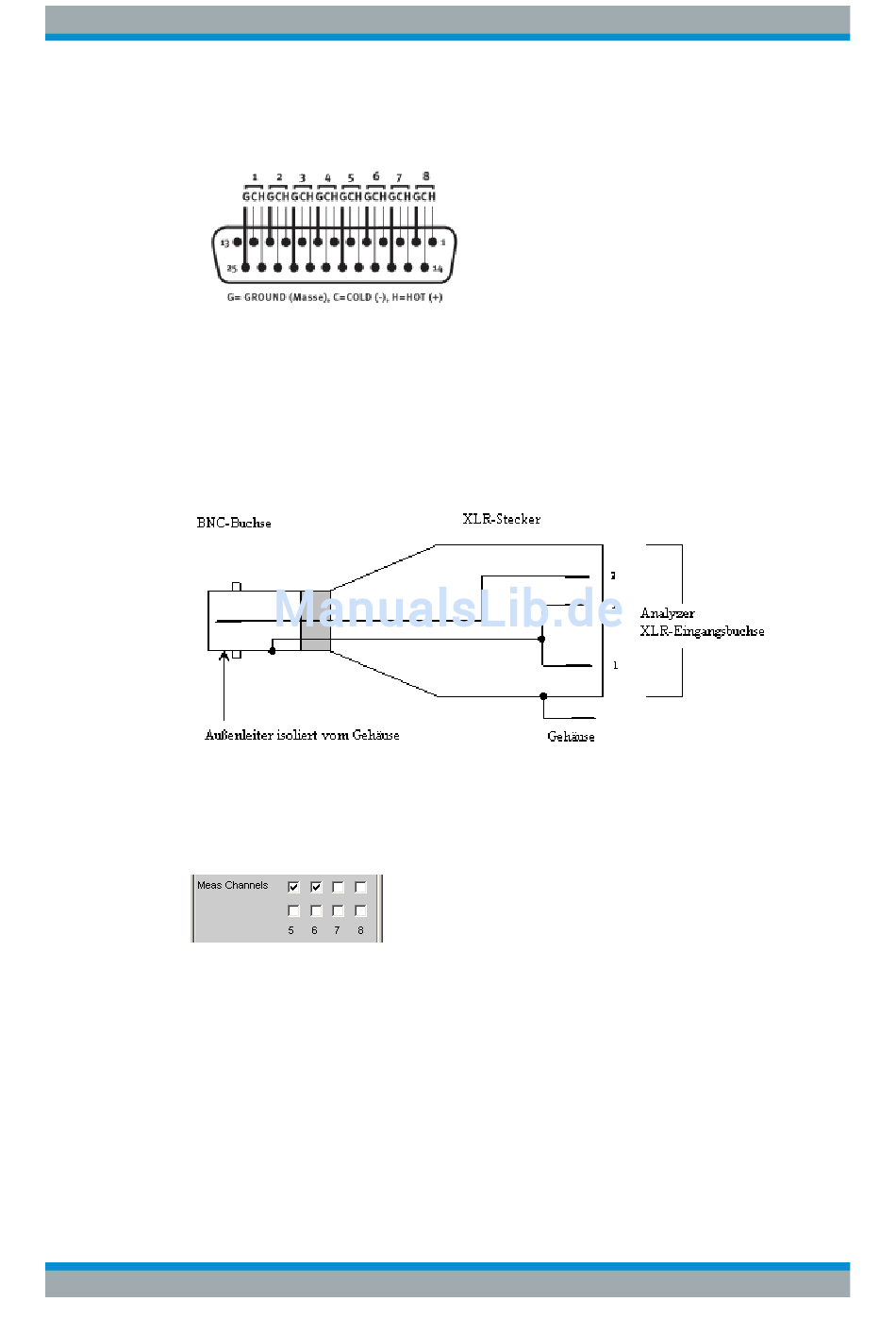

Bild 5-19: Belegung der 25-poligen D-Sub-Buchse
Die Pinbelegung entspricht TASCAM's DB-25 Pinout Standard
Um die Analyzer-Eingänge auch unsymmetrisch speisen zu können, empfiehlt
sich zusätzlich zur oben beschriebenen Kabelpeitsche die Verwendung des XLR/
BNC-Adapters R&S UP-Z1MF. Die interne Verschaltung dieses Adapters ist im
folgenden Bild gezeigt.
Bild 5-20: XLR/BNC-Adapter R&S UP-Z1M
Meas Channels
Auswahl der aktiven Eingänge an der Rückseite (25-polige D-Sub-Buchse).
Die Auswahl der aktiven Messkanäle geschieht durch Anhaken des/der gewünschten
Kanäle. Alle Eingänge sind potentialfrei, sie sind mit einer Eingangsimpedanz von 200
kΩ abgeschlossen.
Ist der R&S UPV mit zwei Optionen R&S UPV-B48 ausgerüstet, so stehen 16 Kanäle
zur Verfügung:
Bedienhandbuch 1146.2084.31 ─ 13
Analogen Multi-Kanal Analyzer konfigurieren
Gerätefunktionen
395
