R&S UPV
Sweep
Wenn im Generator ein Z-Sweep eingestellt wird, wird Scan automatisch auf Multi
gestellt, sofern im Display-Panel X-Source = Sweep eingestellt ist.
Siehe auch
"Single"
"Multi"
Fernsteuerbefehl:
DISPlay:SWEep<n2>:SMODe
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.55, "Messwertreihen",
Es soll nur ein einzelner Trace (Messreihe) oder ein Trace-Paar
(TRACE A und B) aufgenommen bzw. geladen werden.
Ein Trace kann eine Kurven- oder eine Balkendarstellung sein.
Blendet folgende Einstellzeilen aus:
●
History
●
New Scan
●
Import From
Ist die Tick Box Show Min Max aktiviert, gesellen sich zu der einzel-
nen Messreihe zwei Scans hinzu, so dass mit NEXT SCAN zwischen
drei Scans gewählt werden kann.

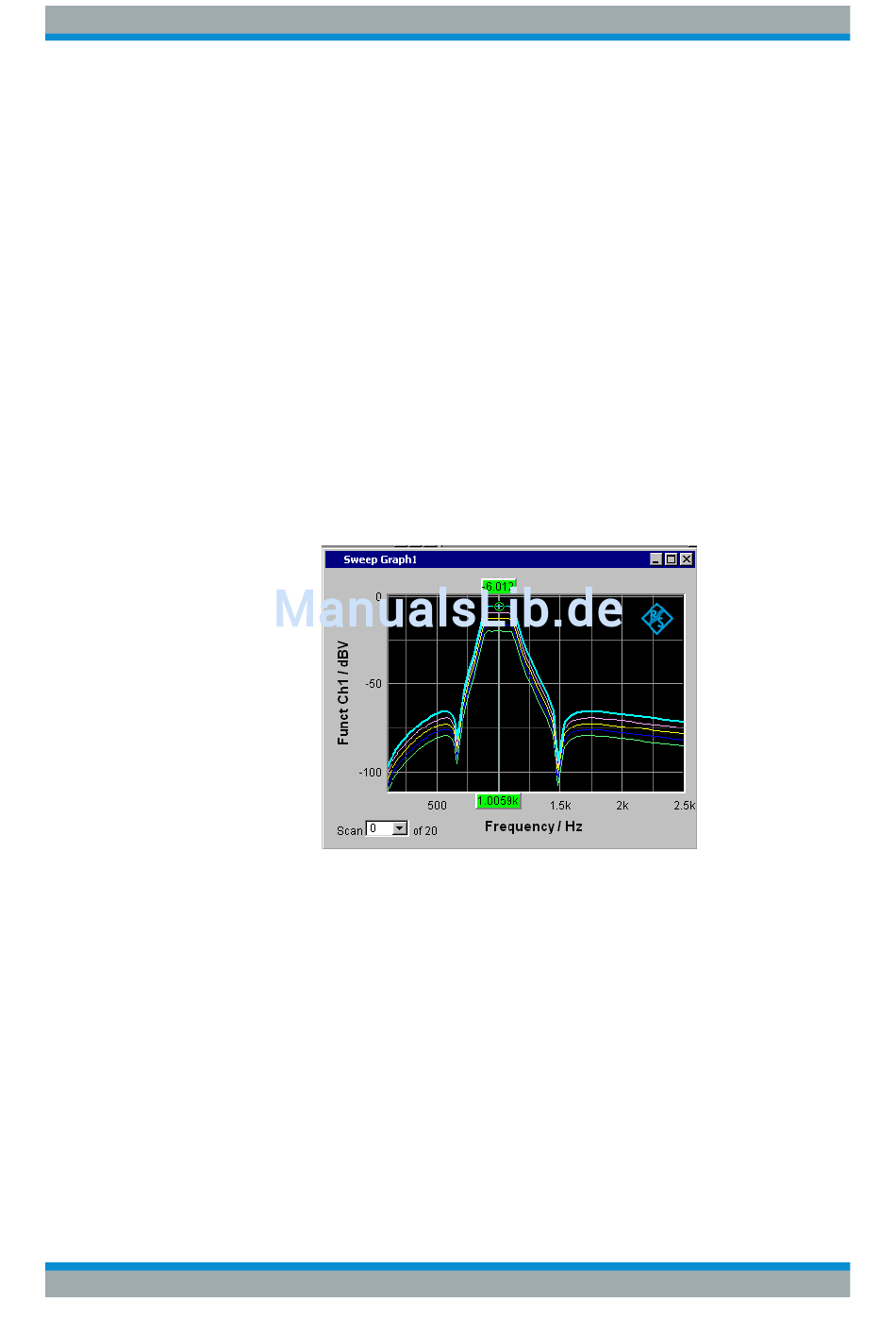

Bei dieser Einstellung wird nicht nur eine Messreihe oder ein Mess-
reihenpaar (Trace A und Trace B) aufgenommen bzw. geladen und
dargestellt, sondern beliebig viele.
Intern gespeichert und auf Datei abgelegt bzw. von Datei gelesen
wird jedoch nur die in der Einstellzeile History gewählte Anzahl,
höchstens jedoch 20. Die nicht gespeicherten Scans sind nur in der
Grafik vorhanden und gehen beim Verschieben oder bei einer Grö-
ßenveränderung des Grafikfensters, beim Umskalieren, beim Spei-
chern/Laden von Trace-Dateien sowie beim Speichern/Laden von
Setups verloren.
Ermöglicht die Bedienung der Einstellzeilen
●
History
●
New Scan
●
Import From
auf Seite 1014
Kurven-, Spektrum- und Balkendarstellung
auf Seite 792.
Gerätefunktionen
695
