R&S UPV Bedienungsanleitung Seite 601

®
R&S UPV

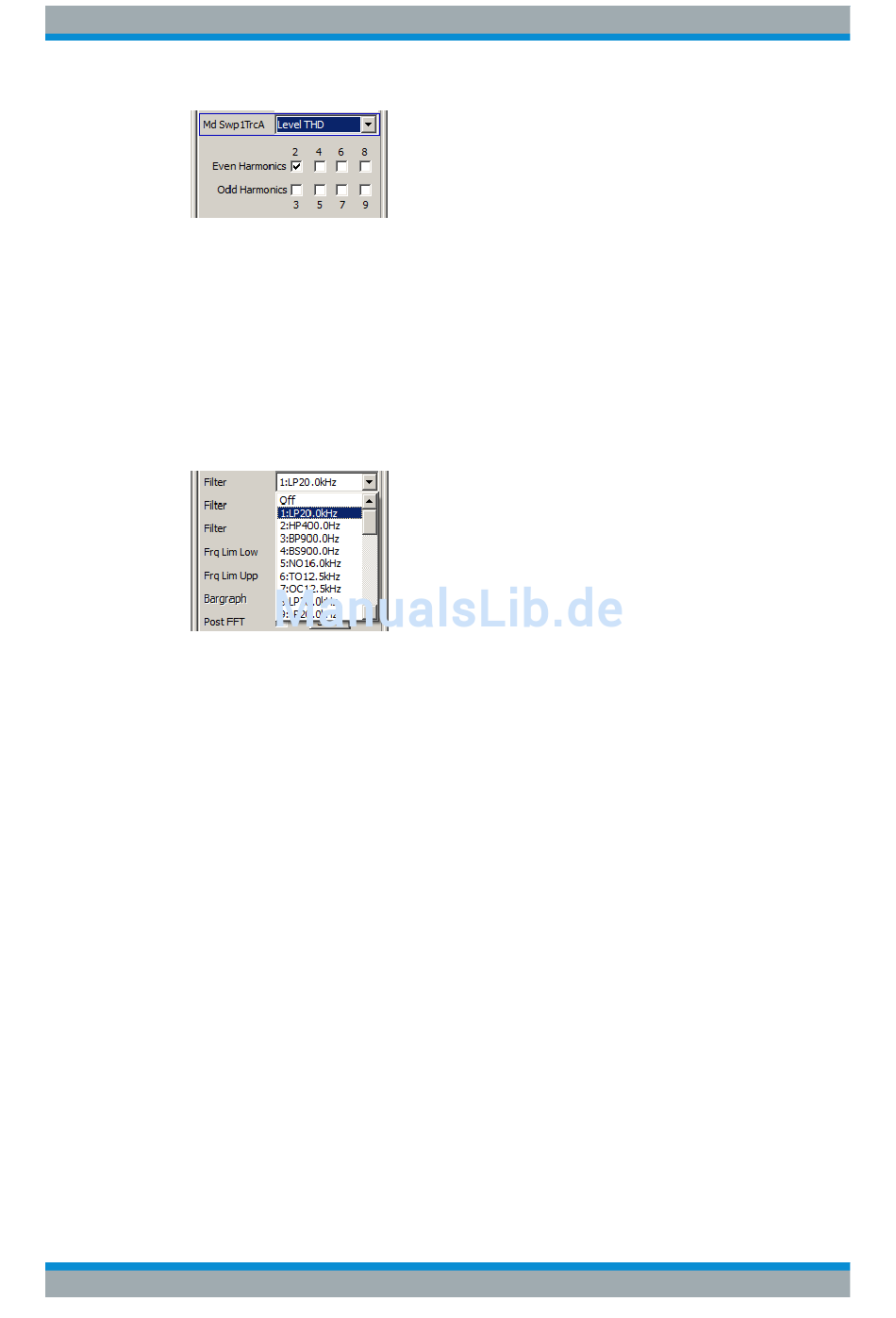

Gemessen wird der RMS-Wert der gewählten Oberwellen. Ob der RMS-Wert direkt
oder im Verhältnis zum Gesamteffektivwert dargestellt wird, entscheidet die darüberlie-
gende Chirp Based-Messfunktion "Level THD" oder "THD". Details zur Berechnung
siehe
Fernsteuerbefehl:
SENSe<1>CHIRpbased:DISTortion<di>:SWEep<n>:A
SENSe<1>CHIRpbased:DISTortion<di>:SWEep<n>:B
Filter
Drei digitale Filter (frei definierbare Filter oder Bewertungsfilter) im Messzweig.
Die frei definierten Filter werden im Filter-Panel (siehe
Filter",
fach) im Analysator verwendet werden.
Nähere Informationen zu den wählbaren Bewertungsfiltern, siehe
tungsfilter",
Hinweis: Unabhängig von den hier gewählten Digitalfiltern kann ein weiteres Ein-
gangsfilter (Pre Filter) im Messzweig eingeschleift werden. Außerdem kann die ana-
loge Bandbreite mit der Einstellzeile Bandwidth eingeschränkt werden, was einer
zusätzlichen Tiefpass-Filterung entspricht.
Fernsteuerbefehl:
SENSe<n1>:FILTer<n2>
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
Frq Lim Low / Frq Lim Upp
Der in der Generatorfunktion Chirp eingestellte Frequenzbereich kann für die Auswer-
tung eingeengt werden.
Wird der "Frq Lim Low"-Wert höher gewählt als der Start-Freq-Wert, dann tritt die Zeit
vom "Start Freq"-Wert des Generators bis zum Erreichen des "Frq Lim Low"-Wertes in
der Sweep-Grafik nicht in Erscheinung. Auf diese Weise kann z.B. das Einschwingver-
halten eines Messobjektes in der Sweep-Grafik ausgeblendet werden.
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 5.27.2, "THD",
auf Seite 647) als Filter 01 bis 09 konfiguriert und können dann (auch mehr-
auf Seite 655.
auf Seite 984
auf Seite 647
auf Seite 517.
Gerätefunktionen
Chirp Based Messung
auf Seite 975
auf Seite 975
Kapitel 5.44, "Frei definierbare
Kapitel 5.45, "Bewer-
Kapitel 5.43.4, "Filter-
