Das "Burst-Intervall" sollte 110% .. 200% der Aufzeichnungsdauer betragen, min-
destens aber 100 ms länger sein. Für Einzelmessung kann das Intervall beliebig
lang sein. Für Dauermessungen beträgt das maximal zulässige Intervall 2 s; wird
es zu groß gewählt, dann kommt es während der Dauermessung zu Timeout und
es erscheint der Hinweis No Generator Signal. Je kürzer die Intervall-Länge, desto
höher die Update-Rate bei Dauermessung.
●
Die "Frequenz" des Burst-Signals sollte so gewählt werden, das die Periodendauer
etwa 2% ... 10% der Aufzeichnungsdauer beträgt. Es sollte möglichst eine Subhar-
monische der Generator-Abtastfrequenz sein.
●
Die "Burst-Dauer" sollte maximal 10% der Aufzeichnungsdauer sein und als ganz-
zahliges Vielfache der Periodendauer (1 .. 5 cyc) angegeben werden, damit das
Testsignal DC-frei ist.

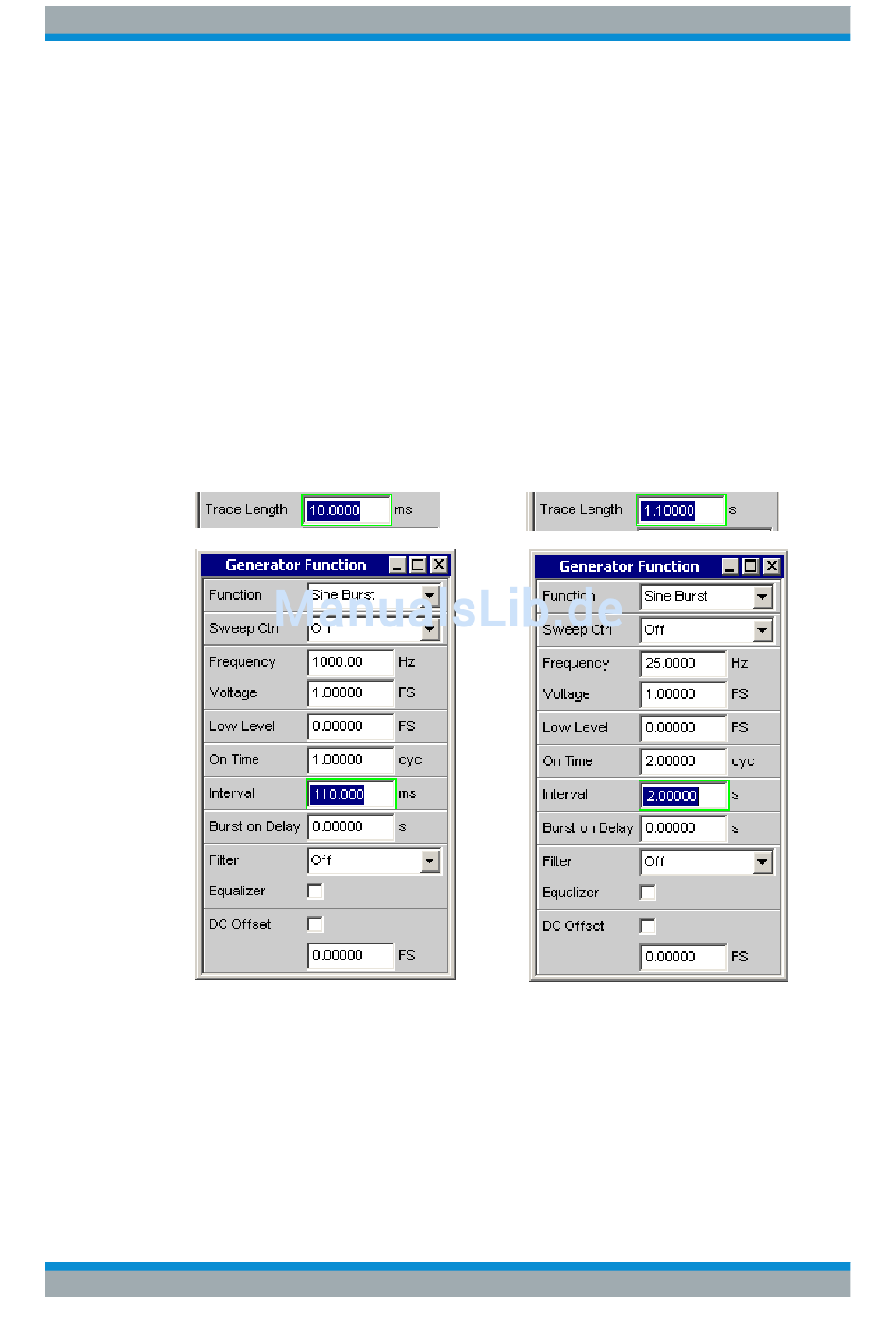

Im Folgenden sind 2 Beispiele für sehr kurzes (1 ms) und sehr langes (1 s) Delay
angegeben:
Delay DUT 1 ms
Bedienhandbuch 1146.2084.31 ─ 13
Analyse im Zeitbereich
Delay DUT 1 s
