R&S UPV
Passb Upp
Angabe der oberen Eckfrequenz (- 0.1 dB) des Durchlassbereiches bei Bandpässen
oder -sperren.
Fernsteuerbefehl:
SENSe<n1>:UFILter<n2>:PASSb:UPPer
Stopb Low
Anzeige der unteren Eckfrequenz des Sperrbereiches bei Bandpässen oder -sperren,
die sich aus dem gewählten Durchlassbereich und der Sperrdämpfung ergibt. Dieser
Wert wird erst beim Einschalten des Filters aktualisiert.
Fernsteuerbefehl:
SENSe<n1>:UFILter<n2>:STOPb:LOWer
Stopb Upp
Anzeige der oberen Eckfrequenz des Sperrbereiches bei Bandpässen oder -sperren,
die sich aus dem gewählten Durchlassbereich und der Sperrdämpfung ergibt. Dieser
Wert wird erst beim Einschalten des Filters aktualisiert.
Fernsteuerbefehl:
SENSe<n1>:UFILter<n2>:STOPb:UPPer

5.44.4 Notch, Terz- und Oktavfilter

Terz- und Oktavfilter sind Bandpässe, deren Durchlassbereich geometrisch symmet-
risch zur Mittenfrequenz liegt, wobei sich die Durchlassfrequenzen aus der Mittenfre-
quenz errechnen zu:

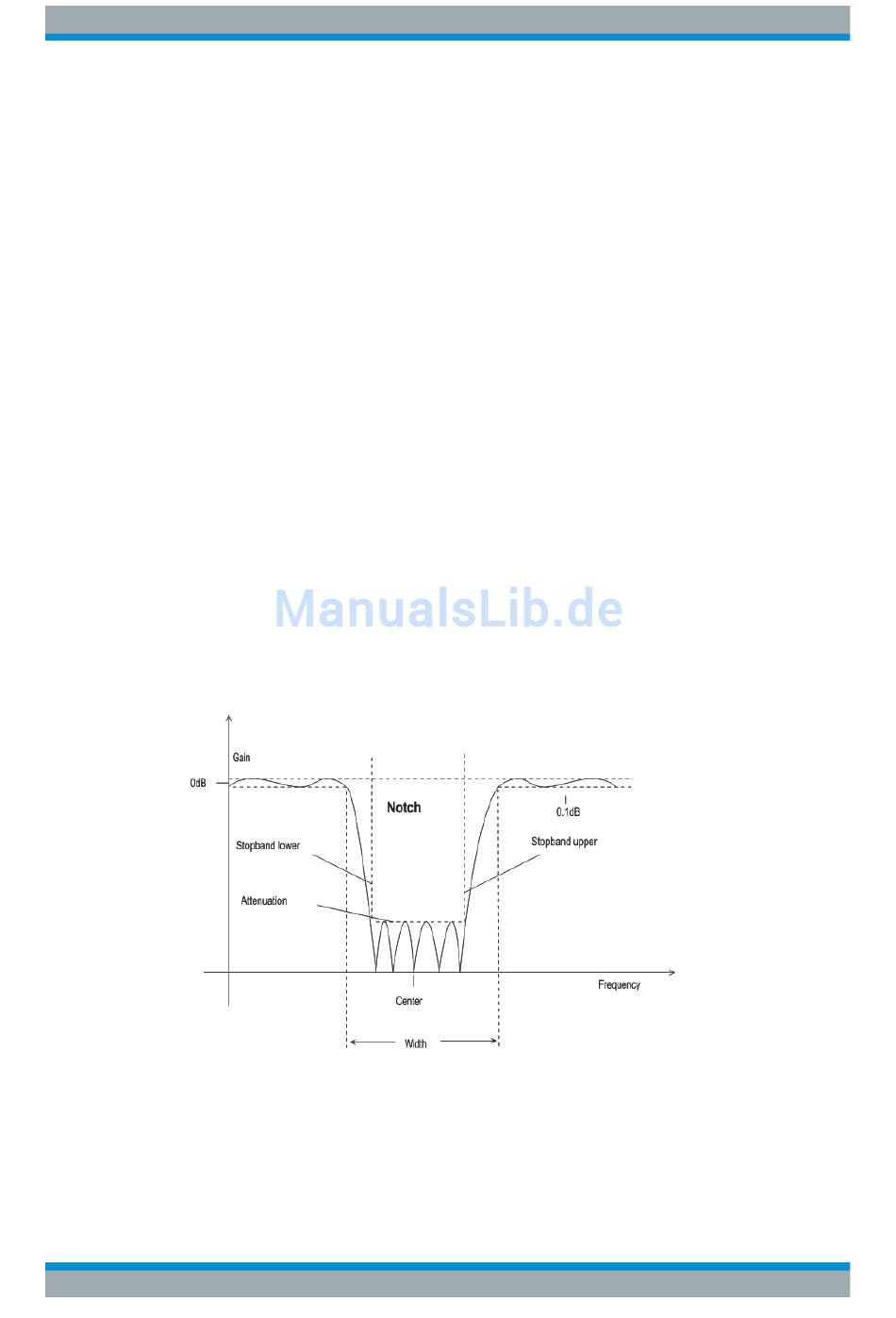

Bild 5-37: Notch-Filter Frequenzgang mit Kennzeichnung der Filterparameter
Bedienhandbuch 1146.2084.31 ─ 13
Gerätefunktionen
Frei definierbare Filter
auf Seite 986
auf Seite 986
auf Seite 986
650
