R&S UPV

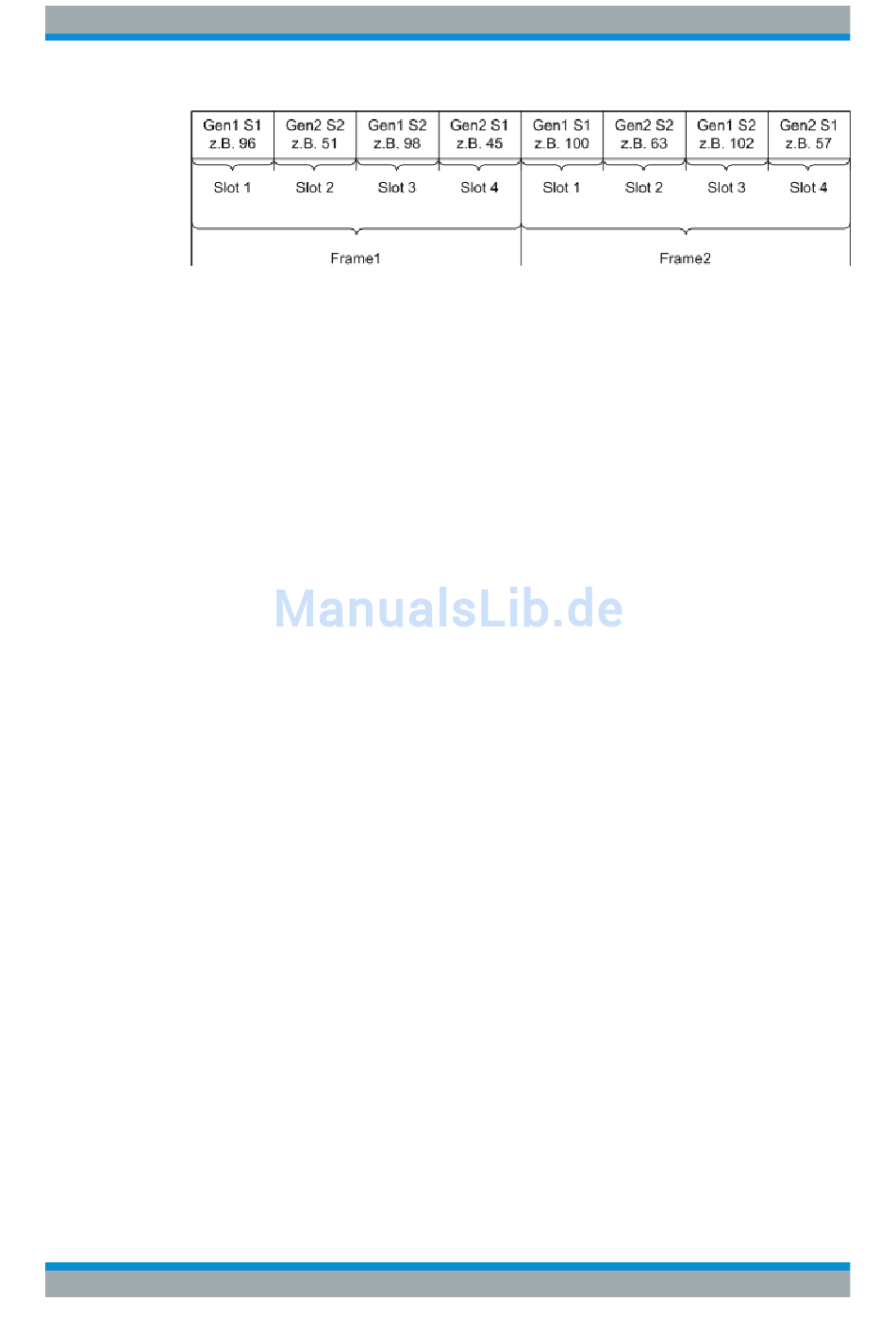

In den Einstellzeilen TX_DATA1 ... 4 können die einzelnen Samples der Signalquellen
"Generator1", "Generator2", "Null" und "Tristate" beliebig den max. 256Slots jeder
Datenleitung zugeordnet werden. Die Sendereihenfolge der einzelnen Samples spielt
dabei keine Rolle. Es muss lediglich darauf geachtet werden, dass das Produkt aus
der Anzahl der Signalquellen (z.B. Gen1 und Gen2 = 2Signalquellen) sowie der Anzahl
von Samples pro Frame kleiner oder gleich der Anzahl der Slots bleibt. Bei 3Samples
per Frame sowie der Verwenung beider Generatorkanäle muss die Anzahl der Slots
mindestens 6 betragen.
Syntax:
<Quelle>-<Samplenummer>:<Ziel>.<Ziel>.<Quelle>-<Samplenum-
mer>:<Ziel>.<Ziel>.<Ziel>. usw.
Signalquellen:
●
Gen1= Schlüsselwort für Generator 1
●
Gen2= Schlüsselwort für Generator2
●
Zero = es werden Nullen ausgegeben
●
Tri= Ausgang wird hochohmig geschaltet
Als Ziele stehen zur Verfügung:
●
n= Slot n (mit n=1...256)
●
x-y= Slot x bis Slot y
●
all= alle Slots
●
even/odd= alle geraden/ungeraden Slots
Die einzelnen Zielslots werden durch Punktzeichen (.) voneinander getrennt. Sie kön-
nen dabei sowohl separat adressiert (z.B. 1. 2. 3.), als Bereich angegeben (z.B. 4-15),
bzw. unter den vorgegebenen Gruppenbezeichnungen "all", "even" oder "odd" ange-
sprochen werden. Jedem nicht definierten Zielslot wird defaultmäßig die Signalquelle
"Zero" zugewiesen.
Leerzeichen werden von der Software ignoriert, selbst wenn diese innerhalb von
Schlüsselworten auftreten. Ebensowenig spielt die Groß- und Kleinschreibung der
Zuweisungskommandos eine Rolle.
Der Einstellstring einer jeden Datenleitung wird von links nach rechts ausgewertet, so
dass weiter rechts aufgeführte Kommandos vorangegangene Einstellungen über-
schreiben.
Die Kombination der Schlüsselworte "Tri:ext" kann an jeder Position im String erfol-
gen und übergibt die Tristatesteuerung an das extern einspeisbare Signal TX_OE, wel-
