"deaktiviert"
"aktiviert"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:DCSuppression
Notch(Gain)

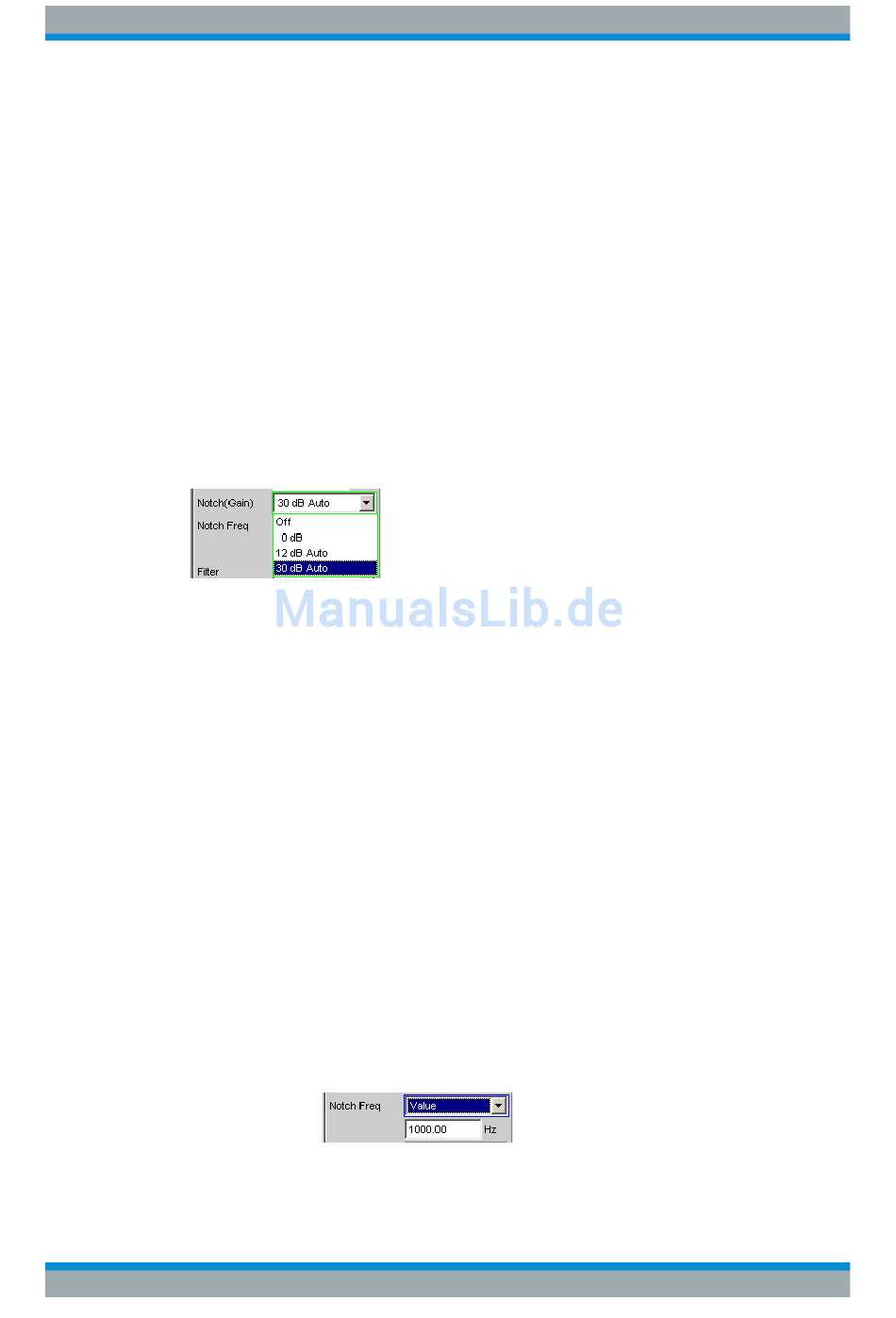

Aktivierung des analogen Notchfilters und Wahl der Notchverstärkung.
Nur wählbar im Zweikanal-Analog-Analysator.
Im Zweikanal-Analog-Analysator kann ein analoges Notchfilter 2. Ordnung zur schmal-
bandigen Unterdrückung von störenden Frequenzlinien eingeschaltet werden. Bei ein-
geschaltetem Notchfilter kann zwischen 3 Verstärkungsfaktoren gewählt werden.
Hinweis: Bei Auftreten von Frequenzanteilen außerhalb des Analysator-Frequenzbe-
reiches kann es durch die Notch-Verstärkung vorkommen, dass der Analysator über-
steuert wird. In diesem Fall wird die Notch-Verstärkung schrittweise zurückgenommen,
was durch den Zusatz Auto in den Auswahlpunkten 12 dB und 30 dB angedeutet ist.
"Off"
"0 dB"
"12 dB Auto"
"30 dB Auto"
Fernsteuerbefehl:
SENSe<n1>:NOTCh
Notch Freq
Numerische oder automatische Wahl der Notchfilter-Mittenfrequenz ; erscheint nur im
Zweikanal-Analog-Analysator, wenn Notch(Gain) aktiviert ist.
"Value"
Bedienhandbuch 1146.2084.31 ─ 13
DC-Unterdrückung ausgeschaltet.
Der DC-Anteil des Messsignals wird nicht unterdrückt (DC-Kopplung)
und ist im Messergebnis und der grafischen Darstellung enthalten.
Empfohlen bei Verwendung eines Hoch- oder Bandpassfilters, weil
eine zusätzliche DC-Unterdrückung in diesen Fällen nicht nötig ist
und die Rechenzeit (geringfügig) erhöhen würde.
DC-Unterdrückung eingeschaltet.
Der DC-Anteil des Messsignals wird unterdrückt (AC-Kopplung); das
Messergebnis und die grafischen Darstellung berücksichtigen nur
den AC-Anteil.
Analoges Notchfilter ausgeschaltet
Analoges Notchfilter eingeschaltet; keine Verstärkung wirksam.
Analoges Notchfilter eingeschaltet; Verstärkung 12 dB.
Analoges Notchfilter eingeschaltet; Verstärkung 30 dB.
auf Seite 968
Die Notchfilter-Mittenfrequenz kann vom Anwender in der nächsten
Einstellzeile eingegeben werden. Beim Umschalten auf Value wird
die zuletzt wirksame Mittenfrequenz angezeigt.
auf Seite 961
