R&S UPV

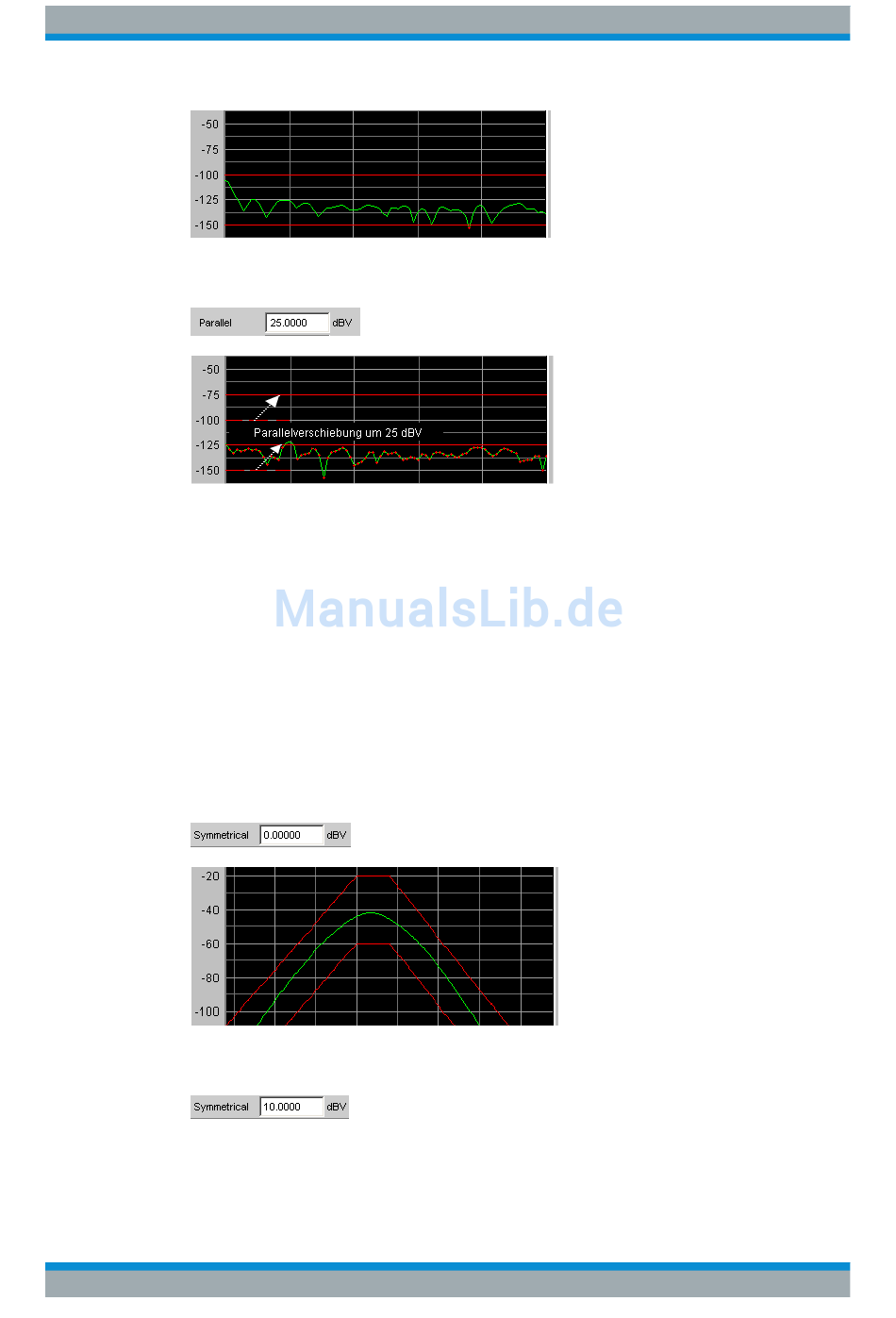

Die Limitlinien, die mit -100 dBV und -150 dBV festgelegt wurden, werden durch einen
Parallelverschiebungswert von 25 dBV auf -75 dBV und -125 dBV geschoben.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, Impulse Response
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:LIMShift:PARallel
DISPlay:SWEep<n2>:B:LIMShift:PARallel
Symmetrical
Gestattet die Aufweitung oder Verengung eines Toleranzschlauches der von zwei
Limit-Linien oder Grenzwertkurven gebildet wird.
So kann z.B. ein Toleranzschlauch, der von einer Golden Unit gewonnen wurde, auf
einfachste Weise verengt oder geweitet werden.
Die symmetrische Verschiebung einer einzelnen Grenzwertkurve ist machbar aber
wenig sinnvoll und sollte besser mit der Einstellzeile Parallel vorgenommen werden.
Die Grenzwertkurven, die z.B. nach dem Laden einer Datei einen Abstand von 40 dBV
haben, werden jede jeweils mit 10 dBV
und umgekehrtem Vorzeichen verschoben. Dies ergibt für beide Kurven eine symmet-
rische Verschiebung.
Bedienhandbuch 1146.2084.31 ─ 13
Kurven-, Spektrum- und Balkendarstellung
auf Seite 1006
auf Seite 1006
