R&S UPV
Frequency
Stellt die Frequenz des Sinus ein. Der Wertebereich hängt ab von der im Generator
Config Panel eingestellten analogen Bandbreite oder der digitalen Taktrate. Sinus-Sig-
nale digitaler Generatoren können bis zu 49.9 % der Abtastrate erzeugt werden.
Hinweis: Wird als Messzeit im Analysator Gen Track gewählt, dann werden Messzeit
und Generatorfrequenz so aufeinander synchronisiert, dass die in der Messzeit erfass-
ten Signalperioden eine ganze Anzahl von Samples enthalten. Die Generatorfrequenz
wird dazu ggf. geringfügig modifiziert.
Fernsteuerbefehl:
SOURce:FREQuency<n2>
Voltage
Stellt den Pegel des Sinus ein. Der Maximalwert hängt vom eingestellten DC-Offset
ab. Im Analoggenerator hängt die maximale Gesamtspannung zusätzlich von den Ein-
stellungen Output Type und Max Voltage im Generator Config Panel ab.
Fernsteuerbefehl:
SOURce:VOLTage<n2>

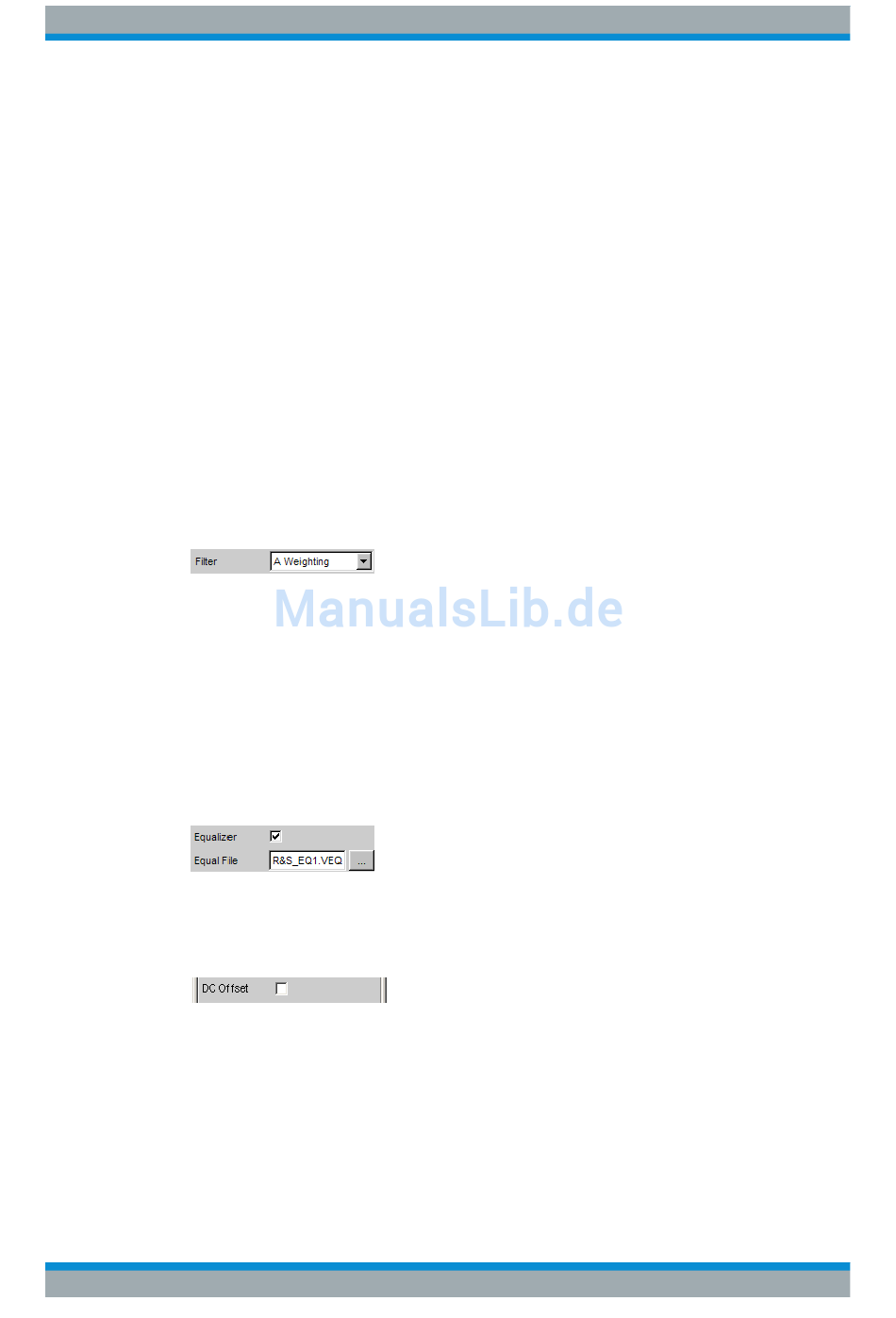

Filter
Das Generatorsignal wird im Zeitbereich gefiltert. Es kann eines der im Filterpanel frei
definierbaren Filter oder ein Bewertungsfilter gewählt werden. Alle Pegeleinstellungen
gelten für das ungefilterte Signal.
Ist der Low Distortion Oszillator eingeschaltet, kann kein Filter verwendet werden.
Fernsteuerbefehl:
SOURce:FILTer
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
Equalizer
Das Generatorsignal wird im Frequenzbereich unter Benutzung der in der Einstellzeile
Equal File gewählten Datei entzerrt, siehe
DC Offset
Dem Generatorsignal wird ein Gleichspannungsoffset überlagert. Dieser verringert die
maximal mögliche Wechselspannung. Die Tick-Box schaltet diese Funktion ein oder
aus. Der eingestellte Wert der Offsetspannung wird immer angezeigt.
Mit eingeschaltetem Low Distortion Generator ist kein DC-Offset möglich, die Einstell-
zeile ist ausgegraut.
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 894
auf Seite 896
auf Seite 987
auf Seite 647.
Kapitel 5.43.4, "Filter-
Kapitel 5.8, "Equalization",
Gerätefunktionen
Generatorsignale
auf Seite 355.
303
