R&S UPV

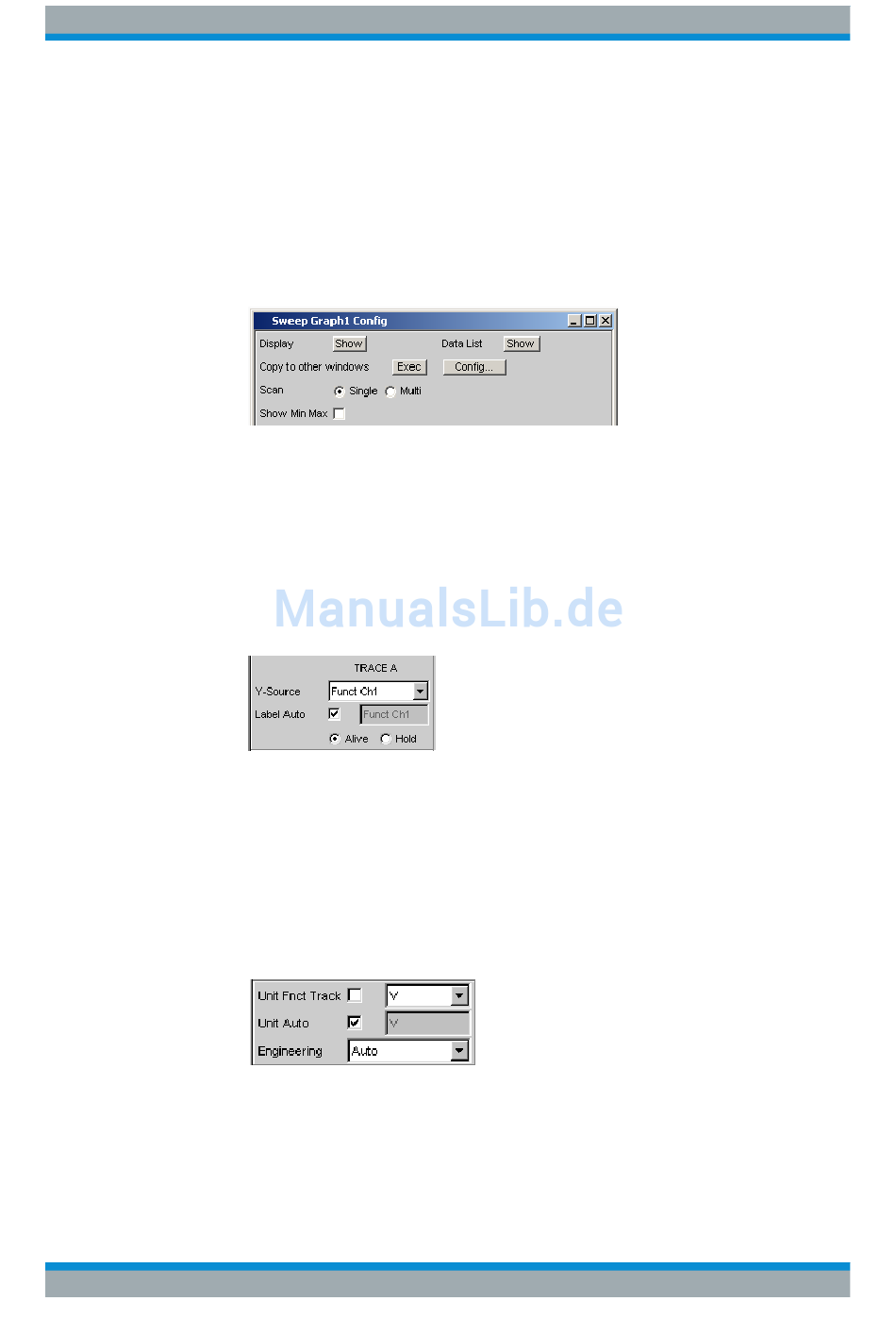

c) Mit dem Button "Show" in der Zeile "Display" kann das zugehörige Grafikfens-
d) Die Kurvenzüge können die Ergebnisse der unterschiedlichen, im R&S UPV
e) Im nächsten Abschnitt wird eingestellt, welche Einheiten für die Messwerte auf
Bedienhandbuch 1146.2084.31 ─ 13
ter geöffnet werden. Es erscheint im gleichen Screen, damit kann die Auswir-
kung der folgenden Einstellungen direkt beobachtet werden.
In jedem Grafikfenster können ein oder zwei Messkurven (Trace A bzw. Trace
B) über einer X-Achse aufgetragen werden. Jeder Trace kann dabei aus einer
Vielzahl von Einzeldurchgängen (Scans) bestehen. In diesem Beispiel soll
jeweils nur ein einzelner Messdurchgang dargestellt werden, daher wird die
Zeile "Scan" auf der Einstellung "Single" belassen.
angebotenen Messungen darstellen.
Für die Frequenzgangmessung müssen die Messergebnisse der im Panel Ana-
lyzer Function in der Zeile Function gewählten Messfunktion (hier die RMS-
Messung) grafisch dargestellt werden. Die Zeile Y-Source wird also für Trace A
auf das Funktionsergebnis des Messkanals 1 eingestellt, wie dies bereits durch
das Default-Setup vorgegeben ist.
Die Einstellung "Alive" stellt die Ergebnisse ständig dar, mit "Hold" können Kur-
ven eingefroren werden.
der Y-Achse gelten.
Soll die im numerischen Anzeigefenster verwendete Einheit auch im Grafik-
fenster zur Anwendung kommen, so muss die Tick-Box "Unit Fnct Track" akti-
viert werden. Ansonsten kann eine Einheit aus der nebenstehenden Parame-
terliste gewählt werden.
Durch die Wahl von "Engineering" wird eingestellt, ob die Anzeige automatisch
z.B. von µV über mV auf V umschaltet oder andere Einheiten-Formate
gewünscht werden.
Einführung in die Bedienung anhand von Beispielen
Getting Started
127
