R&S UPV

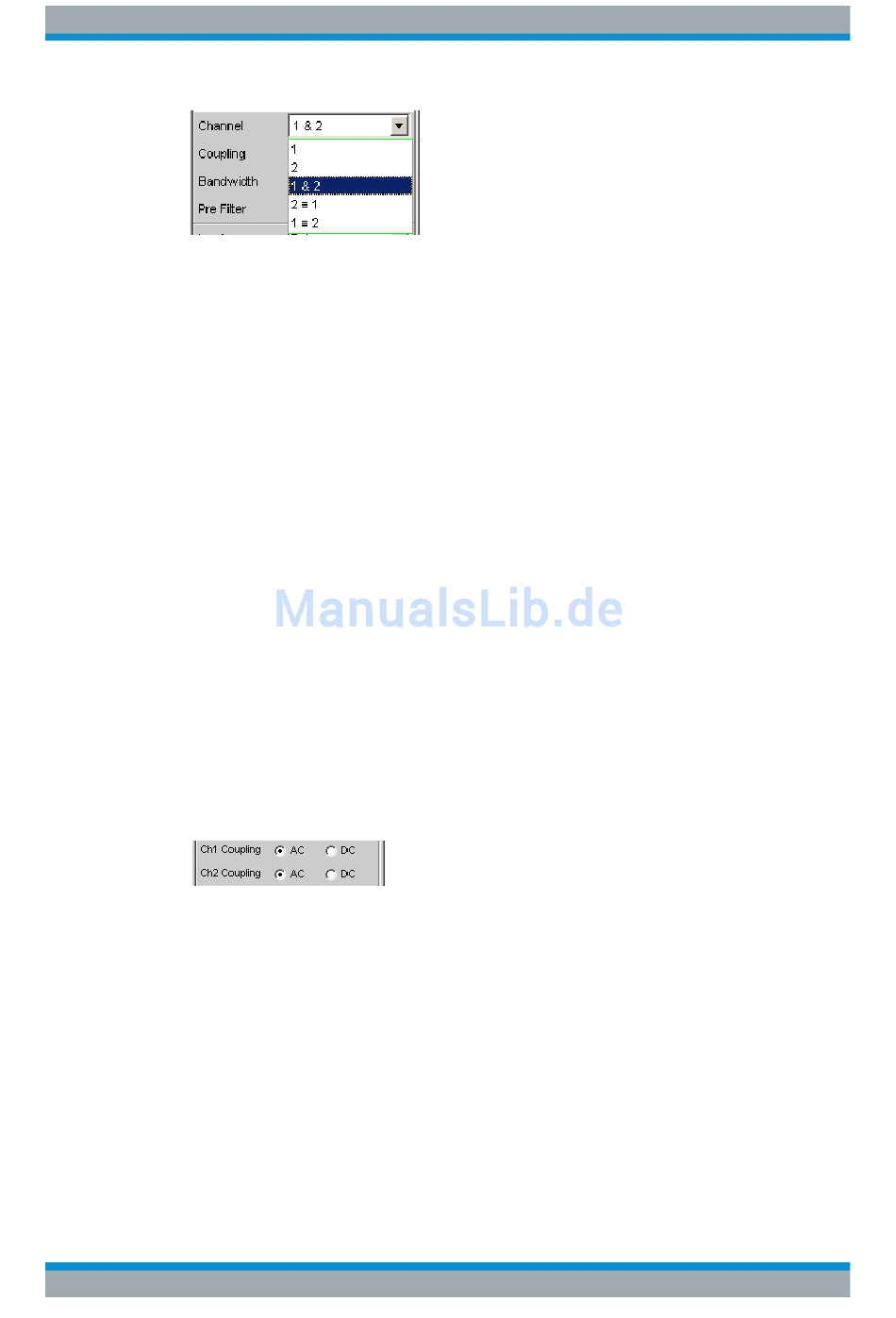

Bei Auswahl einer einkanaligen Messung (1 oder 2) ist der andere Kanal abgeschaltet.
Abgeschaltete Eingänge sind potentialfrei, sie sind mit den eingestellten Eingangsim-
pedanzen (300 Ω, 600 Ω bzw. 200 kΩ) abgeschlossen.
"1"
"2"
"1 & 2"
"2 = 1"
"1 = 2"
Fernsteuerbefehl:
INPut<n1>:CHANnel
Coupling
Wahl der Eingangskopplung.
Es kann zwischen AC- und DC-Kopplung gewählt werden. Die Wahl der Kopplung ist
in der Einstellung Channel 1&2 für beide Kanäle unabhängig voneinander möglich.
Die DC-Kopplung sollte gewählt werden, wenn Eingangsspannungen mit sehr nieder-
frequenten Signalanteilen gemessen werden sollen.
"AC"
"DC"
Fernsteuerbefehl:
INPut<n1>:COUPling
Bedienhandbuch 1146.2084.31 ─ 13
Nur das an der XLR-Buchse 1 anliegende Signal wird gemessen.
Nur das an der XLR-Buchse 2 anliegende Signal wird gemessen.
Beide XLR-Buchsen stehen zur Analyse anliegender Signale zur Ver-
fügung.
Die Einstellungen für Channel 1 und Channel 2 können unterschied-
lich sein.
Beide XLR-Buchsen stehen zur Analyse anliegender Signale zur Ver-
fügung.Dabei wird die im Kanal 1 gültige Einstellung auch für den
Kanal 2 übernommen.
Beide XLR-Buchsen stehen zur Analyse anliegender Signale zur Ver-
fügung.Dabei wird die im Kanal 2 gültige Einstellung auch für den
Kanal 1 übernommen.
auf Seite 921
Ein eventuell vorhandener DC-Anteil des Messsignals wird am Ein-
gang durch einen Hochpass abgetrennt und bleibt somit ohne Ein-
fluss auf das Messergebnis.
Es werden Messsignale bis 0 Hz erfasst und in den Messergebnissen
von RMS, RMS Selektiv, Peak, Quasi-Peak, DC, FFT und Waveform
berücksichtigt.
Hinweis: Enthält das Eingangssignal einen hohen DC-Anteil, so
resultiert dies in einer verringerten Messdynamik für den AC-Anteil,
weil sich der Messbereich des Eingangsverstärkers am Gesamtsignal
orientiert.
auf Seite 919
Gerätefunktionen
Analog Analyzer konfigurieren
