Gefahr eines Stromschlags
Das Gerät entspricht der Messkategorie I; die Eingangsspannung an den Buchsen der
analogen Analysatoren darf 50 V (effektiv, Sinus) bzw. 70 V (Spitzenwert) nicht über-
schreiten.
Das Gerät darf nicht in den Messkategorien II, III und IV verwendet werden.
Erläuterung:
Messstromkreise entsprechend Punkt 6.7.4 EN61010-1:
Die Messkategorie I ist für Messungen an Stromkreisen, die nicht mit dem Starkstrom-
netz verbunden sind, vorgesehen.

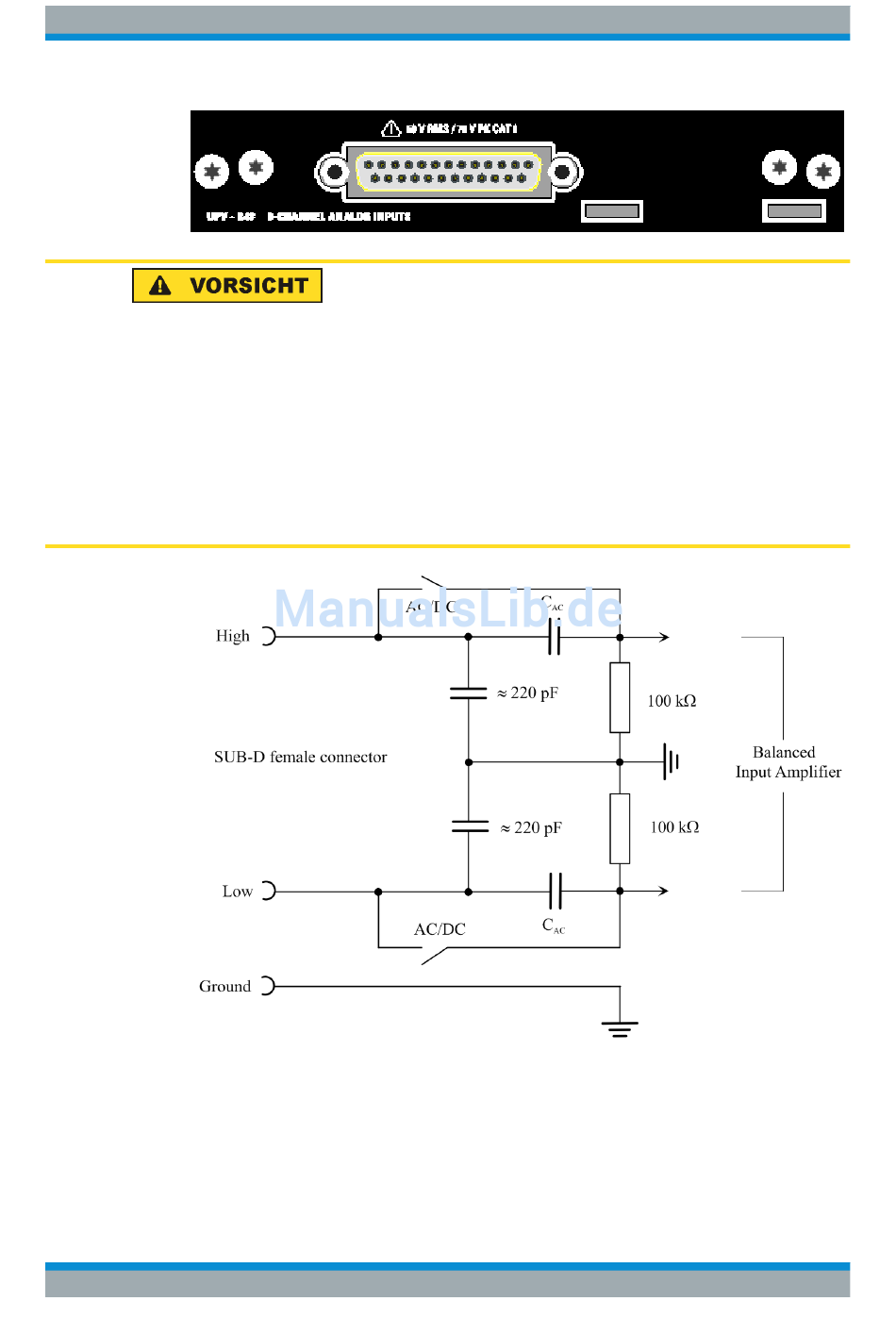

Bild 5-18: Symmetrischer Analyzer-Eingang
Die acht Analyzer-Eingänge stehen an den Pins einer 25-poligen D-Sub-Buchse zur
Verfügung. Um auf die in der Audiowelt gebräuchlichen XLR-Anschlüsse zu kommen,
ist daran eine Kabelpeitsche mit einem 25-poligen D-Sub-Stecker auf der einen und
