der 5.-letzte Messwert zwischen 0.84 ... 1.16V
liegen muss.
Eine Verzerrungsmessung von 0.01% wird dann als eingeschwungen angezeigt, wenn
●
der letzte Messwert zwischen 0.0099 ... 0.0101%,
●
der 2.-letzte Messwert zwischen 0.0098 ... 0.0102%,
●
der 3.-letzte Messwert zwischen 0.0096 ... 0.0104%,
●
der 4.-letzte Messwert zwischen 0.0092 ... 0.0108%,
●
der 5.-letzte Messwert zwischen 0.0084 ... 0.0116%
liegt.

5.43 Filter

Dieser Abschnitt beschreibt die Einstellmöglichkeiten für die Filter, siehe
"Frei definierbare
auf Seite 655.
Im Filterpanel werden die frei definierbaren Filter konfiguriert, die dann im Analyzer als
Pre-Filter und Function-Filter oder auch im Generator benutzt werden können.
Die Bewertungsfilter sowie die festen Hoch- und Tiefpässe werden nicht im Filterpanel
ausgewählt, sondern zusammen mit den frei konfigurierbaren Filtern in den Auswahl-
feldern von Analyzer und Generator.
Hierzu gibt es eine Übersicht über die im Analyzer und Generator einstellbaren Filter,
zusammen mit den Parametern für die Fernsteuerung, siehe
Tabelle",

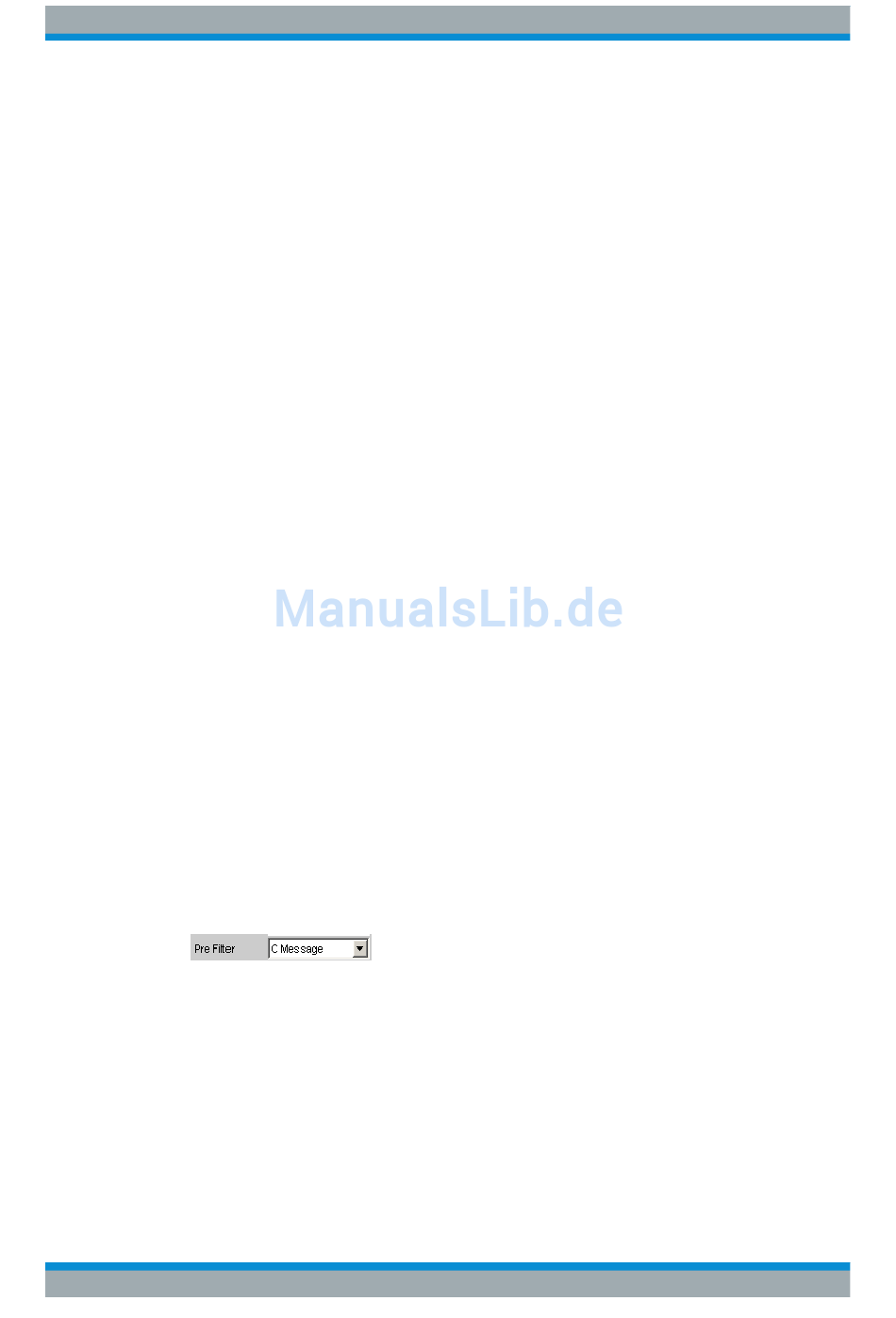

5.43.1 Analyzer Pre-Filter

Im Config-Panel des Analyzers kann ein Filter gewählt werden, das auf alle Messfunk-
tionen wirkt. Es kann eines der im Filterpanel frei definierbaren Filter oder ein Bewer-
tungsfilter gewählt werden. Damit ist eine gewünschte Vorfilterung möglich, ohne bei
den einzelnen Messfunktionen das entsprechende Filter auswählen zu müssen.
SCPI-Befehl:
INPut:FILTer CMES, Seite 984

5.43.2 Analyzer Function-Filter

Im Function-Panel des Analyzers können abhängig von dem gewählten Pegelmessver-
fahren bis zu 3 der im Filterpanel frei definierbaren Filter oder Bewertungsfilter in den
Messzweig eingeschleift werden.
Bedienhandbuch 1146.2084.31 ─ 13
Filter", auf Seite 647, sowie
auf Seite 647.
Gerätefunktionen
Kapitel 5.45, "Bewertungsfilter",
Kapitel 5.43.4, "Filter-
Filter
Kapitel 5.44,
645
