R&S UPV Bedienungsanleitung Seite 458

®
R&S UPV

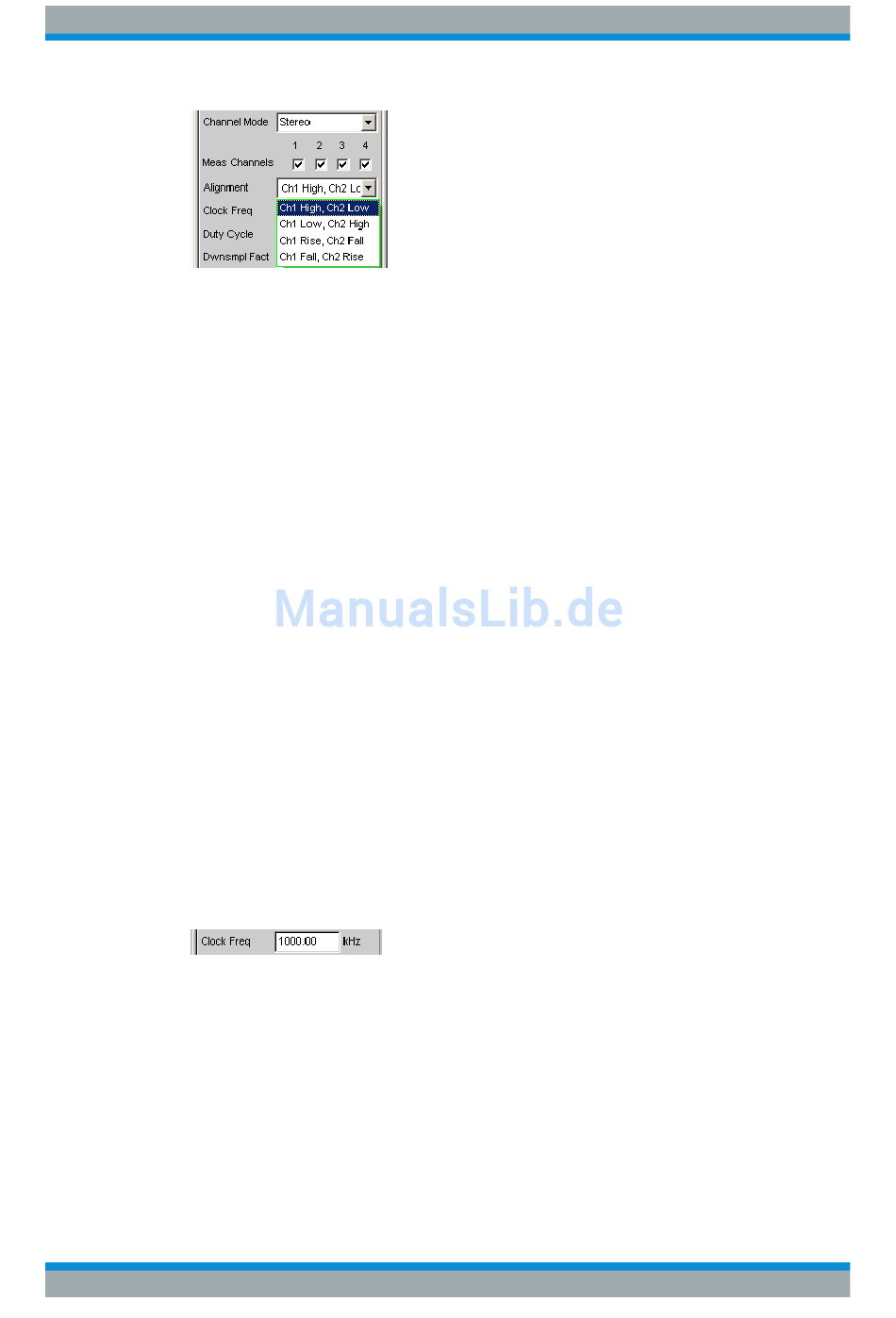

Bild 5-22: Alignment-Möglichkeiten für Channel Mode = Stereo
"Rising"
"Falling"
"Ch1 High,
Ch2 Low"
"Ch1 Low, Ch2
High"
"Ch1 Rise,
Ch2 Fall"
"Ch1 Fall, Ch2
Rise"
Fernsteuerbefehl:
INPut<n1>:ALIGnment
Clock Freq
Ist der Bitstream Analyzer als Takt-Master (Clock Source = Intern) konfiguriert, legt die-
ser Parameter die Frequenz des ausgegebenen Taktes fest.
Wertebereich: 512 ... 12800 kHz
Fernsteuerbefehl:
INPut<n1>:CLKFrequency
Duty Cycle
Ist der Bitstream Analyzer als Takt-Master (Clock Source = Intern) konfiguriert, legt die-
ser Parameter das Tastverhältnis des ausgegebenen Taktes fest.
Wertebereich: 40 ... 60 %
Bedienhandbuch 1146.2084.31 ─ 13
Im Channel Mode = Mono erfolgt die Abtastung der Daten mit steig-
ender Taktflanke.
Im Channel Mode = Mono erfolgt die Abtastung der Daten mit fallen-
der Taktflanke.
Im Channel Mode = Stereo erfolgt die Abtastung der Daten mit steig-
ender und fallender Taktflanke um 90° versetzt. Kanal 1 liegt unter
dem High-Anteil der Taktperiode während Kanal 2 unter dem Low-
Abschnitt positioniert ist.
Im Channel Mode = Stereo erfolgt die Abtastung der Daten mit steig-
ender und fallender Taktflanke um 90° versetzt. Kanal 2 liegt unter
dem High-Anteil der Taktperiode während Kanal 1 unter dem Low-
Abschnitt positioniert ist.
Im Channel Mode = Stereo erfolgt die Abtastung der Daten mit steig-
ender und fallender Taktflanke. Kanal 1 wird mit steigender, Kanal 2
mit fallender Flanke übernommen.
Im Channel Mode = Stereo erfolgt die Abtastung der Daten mit steig-
ender und fallender Taktflanke. Kanal 2 wird mit steigender, Kanal 1
mit fallender Flanke übernommen.
auf Seite 929
auf Seite 929
Gerätefunktionen
Dig Bitstream Analyzer konfigurieren
