4.8.4.9

Messwertanzeige in Listen

Anstelle der Grafikfenster, bzw. auch zusammen mit diesen, können die Messwerte
auch in Listen angezeigt werden.
Messwerte, die vorgegebene Grenzwerte verletzt haben, werden als rote Ziffern darge-
stellt.
Zusätzlich weist in der rechten unteren Ecke der Grafik ein nach oben bzw. nach unten
gerichteter roter Pfeil bleibend auf die Über- bzw. Unterschreitung des Limits hin.
Nach Neustart einer Dauermessung mit START sowie das Betätigen des Buttons
"Restart Min/Max, Lim Violation" setzt die Grenzwertüberwachung wieder zurück.

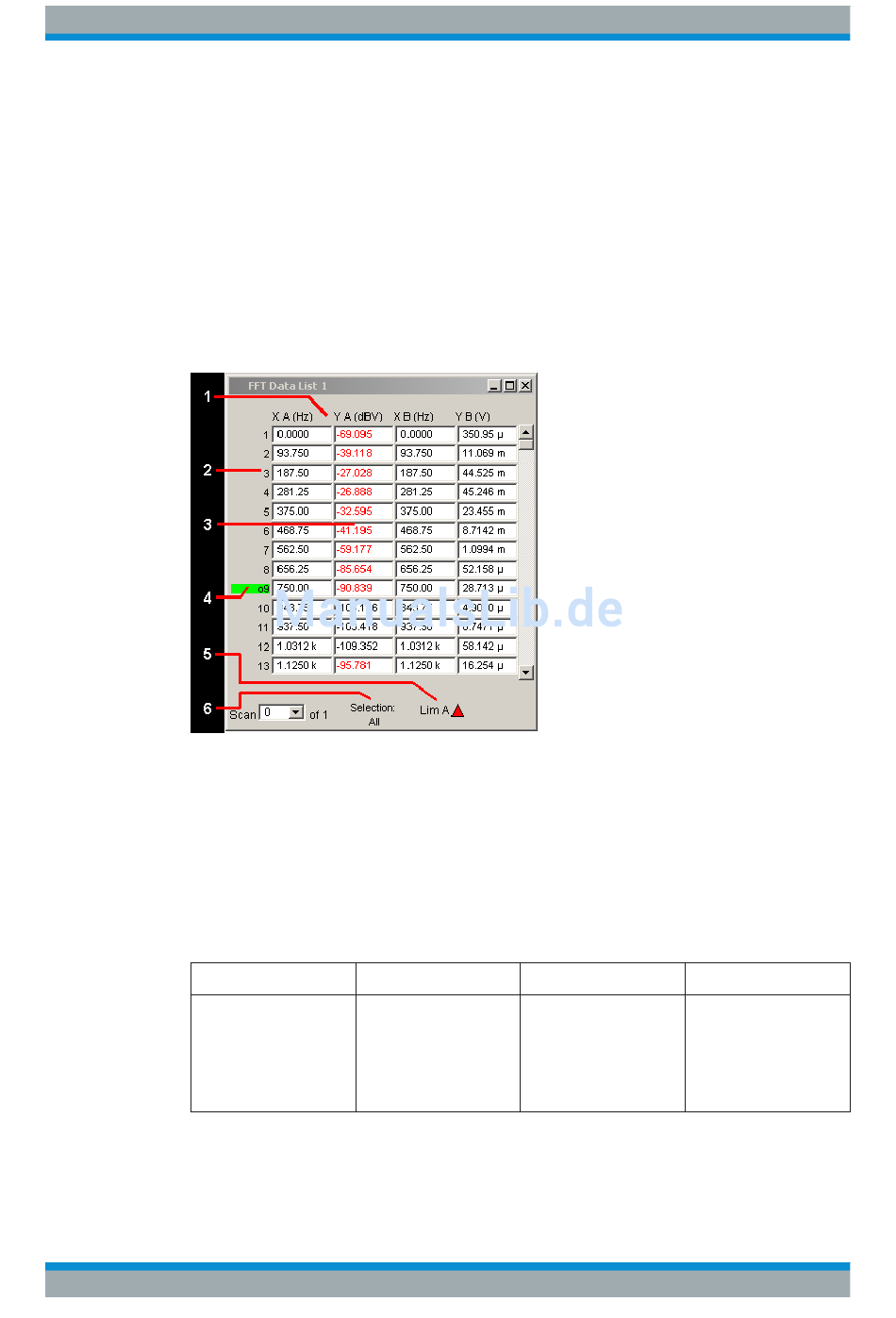

1 = Spalten mit Messwerten
2 = Nummerierung der Messwerte
3 = Messwert mit Grenzwertverletzung
4 = Cursor
5 = Anzeige für Limitverletzung
6 = Anzeigefilter
Messwert-Liste öffnen
Messwert-Listen können über die zugehörigen Konfigurationspanel geöffnet werden.
Mit dem Button "Data List Show" wird das zugehörige Grafikfenster eingeschaltet.
Funktion
Messwert-Liste öffnen
Bedienhandbuch 1146.2084.31 ─ 13
Frontplatte PC-Tastatur
Button "Data List" im Button Data List im
zugehörigen Config- zugehörigen Config-
Panel markieren und mit Panel markieren und mit
ENTER-Taste oder Enter-Taste das Grafik-
Drehradklick das Grafik- fenster öffnen.
fenster öffnen.
Manuelle Bedienung
Messwertanzeigen
Maus
Button Data List im
zugehörigen Config-
Panel anklicken.
