R&S UPV

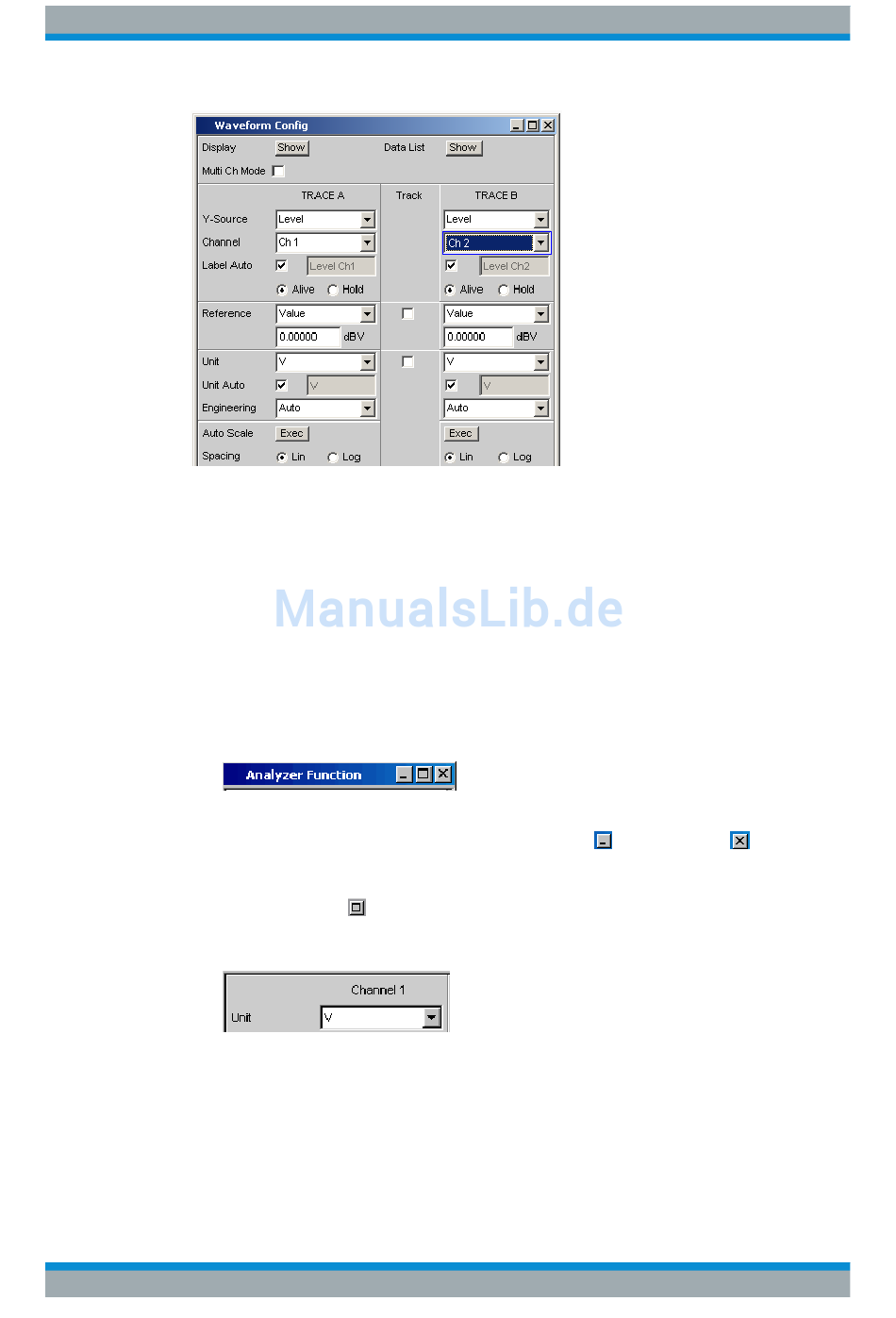

Bedienpanels sind aus bis zu drei Spalten aufgebaut, abhängig vom zugrunde liegen-
den Funktionsblock. Beispielsweise werden zweikanalige Funktionen in Panels mit
zwei Spalten bedient. In einer dritten, dazwischen liegenden Spalte können bei der
Definition von Grafikfenstern Einstellungen von Kurvenzug 1 für Kurvenzug 2 über-
nommen werden, ohne diesen gesondert einstellen zu müssen.
Jedes Panel ist variabel aus einer Reihe von Einstellzeilen zusammengesetzt, die zu
Gruppen zusammengefasst sind. Dabei werden verschiedene Arten von Einstellzeilen
verwendet, die unterschiedlich bedient werden. Die Einstellzeilen sind mit ihrer jeweili-
gen Funktion beschriftet.
Panels bestehen aus folgenden Elementen:
●
Titelleiste
Die oberste Zeile enthält den Namen des Panels (im Beispiel "Analyzer Function")
und die Titelleistenschaltflächen zum Verstecken
Diese Buttons sind mit der Maus bedienbar. Für eine Bedienung über die Front-
platte stehen die Tasten HIDE und CLOSE zur Verfügung.
Die Schaltfläche
Kapitel 4.4.2, "WINBAR-Leiste und
●
Überschriften in Panels
Bei mehrspaltigen Panels werden die einzelnen Spalten mit Überschriften verse-
hen.
●
Funktionsgruppen
Bedienhandbuch 1146.2084.31 ─ 13
zieht Grafikfenster auf den gesamten Bildschirm auf (siehe
Softkeys",
Manuelle Bedienung
und Schließen
auf Seite 155).
Die Panels
des Menüs.
