R&S UPV
"User Defi-
nable"
Fernsteuerbefehl:
INPut<n1>:FORMat

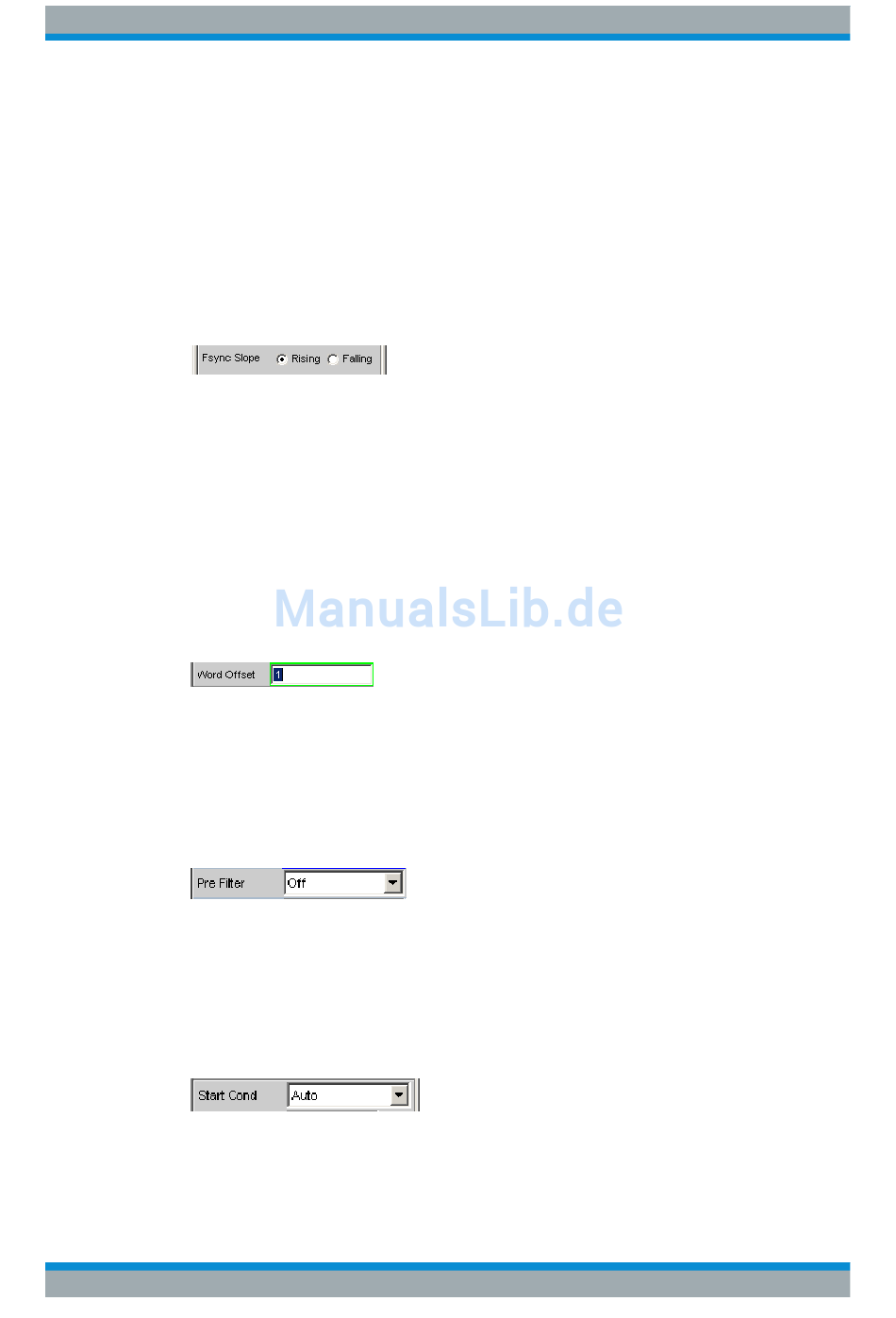

Fsync Slope
Polarität des FSYNC-Signals.
"Rising"
"Falling"
Fernsteuerbefehl:
INPut<n1>:FSLope
Word Offset
Mit dem Word Offset wird die Anzahl der SCK-Taktzyklen eingestellt, um die das
FSYNC-Signal gegenüber den Audiodaten verzögert ausgewertet wird.
Wertebereich: -Word Length... 0 ... +Word Length-1
Fernsteuerbefehl:
INPut<n1>:WOFFset
Pre Filter
Das gewählte Pre-Filter wirkt auf alle Messfunktionen. Damit ist eine gewünschte Vor-
filterung möglich, ohne bei den einzelnen Messfunktionen das entsprechende Filter
auszuwählen.
Fernsteuerbefehl:
INPut<n1>:FILTer
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
Start Cond
Gibt das Ereignis an, das zu einer Messung führt.
Je nach gewählter Start Cond beginnt die Messung entweder sofort (Auto) oder erst
dann, wenn die gewünschte Triggerbedingung erfüllt ist; Details siehe
"Startbedingungen",
Bedienhandbuch 1146.2084.31 ─ 13
Der I 2 S- Analyzer empfängt in I
Folgende formatbeinflussende Parameter stehen zusätzlich zur Aus-
wahl:
Fsync Slope
Word Offset
auf Seite 923
Bei einem Word Offset von 0 kennzeichnet eine steigende Signal-
flanke den Wortanfang des linken Datenwortes (Channel 1).
Bei einem Word Offset von 0 kennzeichnet eine fallende Signalflanke
den Wortanfang des linken Datenwortes (Channel 1).
auf Seite 923
auf Seite 924
auf Seite 984
auf Seite 647.
auf Seite 462.
Gerätefunktionen
2
I S Analyzer konfigurieren
2 S ähnlichem Format.
Kapitel 5.43.4, "Filter-
Kapitel 5.20,
