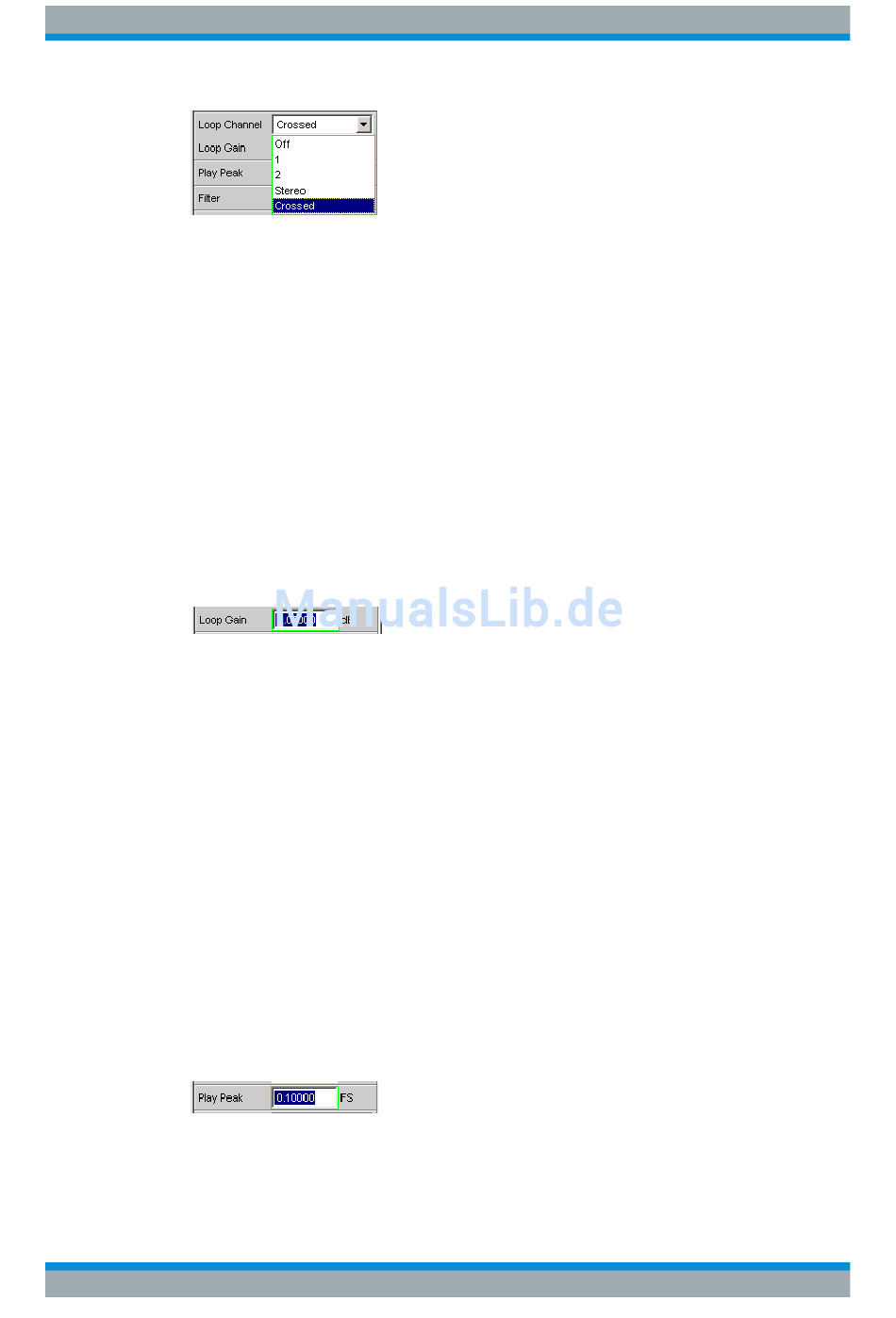

R&S UPV Bedienungsanleitung Seite 355

®
R&S UPV
"Off"
"1"
"2"
"Stereo"
"Crossed"
Fernsteuerbefehl:
SOURce:LOOP:CHANnel
Loop Gain
Einstellung des Verstärkungsfaktors der Rückführung.
Das Analysator-Eingangssignal des gewählten Kanals wird vor den Filtern abgegriffen
und dem Generatorsignal ohne weitere Teilung überlagert. Die Verstärkung ist so ein-
zustellen, dass das verstärkte Eingangssignal nicht größer wird als die Aussteuerungs-
reserve des Play-Signals.
Hinweis: Bei der Signaladdition wird jeweils das Sample des gepegelten WAV-Signals
zu dem entsprechenden Sample des verstärkten Rückkopplungssignals addiert und
als Ausgangssample des Generators bereitgestellt. Überschreitet die Summe den Wert
von 1.0 FS, dann wird dieses Ausgabesample auf FS begrenzt.
Ein Wert kleiner 1 (bzw. kleiner 0 dB) bewirkt eine Abschwächung des Analysatorsig-
nals.
Durch Eingabe von 0 (bzw. -240 dB) kann das Rückführungssignal abgeschaltet wer-
den.
Fernsteuerbefehl:
SOURce:LOOP:GAIN
Play Peak
Einstellung des Spitzenausgangspegels des Rauschsignals. Die Eingabe hat keinen
Einfluss auf das Loop-Signal.
Im Analoggenerator hängt die maximale Gesamtspannung von den Einstellungen Out-
put Type und Max Voltage im Generator Config Panel ab.
Bedienhandbuch 1146.2084.31 ─ 13
Die Rückführung ist ausgeschaltet. Es wird nur das Play-Signal wie-
dergegeben.
Die Schleifenverstärkung (Loop Gain) kann in der folgenden Menü-
zeile voreingestellt werden, ist aber noch nicht wirksam.
Analysator-Kanal 1 wird beiden Generatorkanälen überlagert.
Analysator-Kanal 2 wird beiden Generatorkanälen überlagert.
Analysator-Kanal 1 wird dem Generatorkanal 1 überlagert.
Analysator-Kanal 2 wird dem Generatorkanal 2 überlagert.
Analysator-Kanal 1 wird dem Generatorkanal 2 überlagert.
Analysator-Kanal 2 wird dem Generatorkanal 1 überlagert.
auf Seite 908
auf Seite 909
Gerätefunktionen
Generatorsignale
345
