Der dargestellte Panel-Ausschnitt gibt eine auf 12 kHz bandbegrenzte (d.h. Digital-)
FFT wieder.
Bei dieser FFT ist der Start-Wert immer 0.0 Hz, der Stop-Wert die resultierende Band-
breite. Resolution und Meas Time ergeben sich aus der gewählten FFT Size und dem
Kompressionsfaktor.
Fernsteuerbefehl:
SENSe[1]:FUNCtion

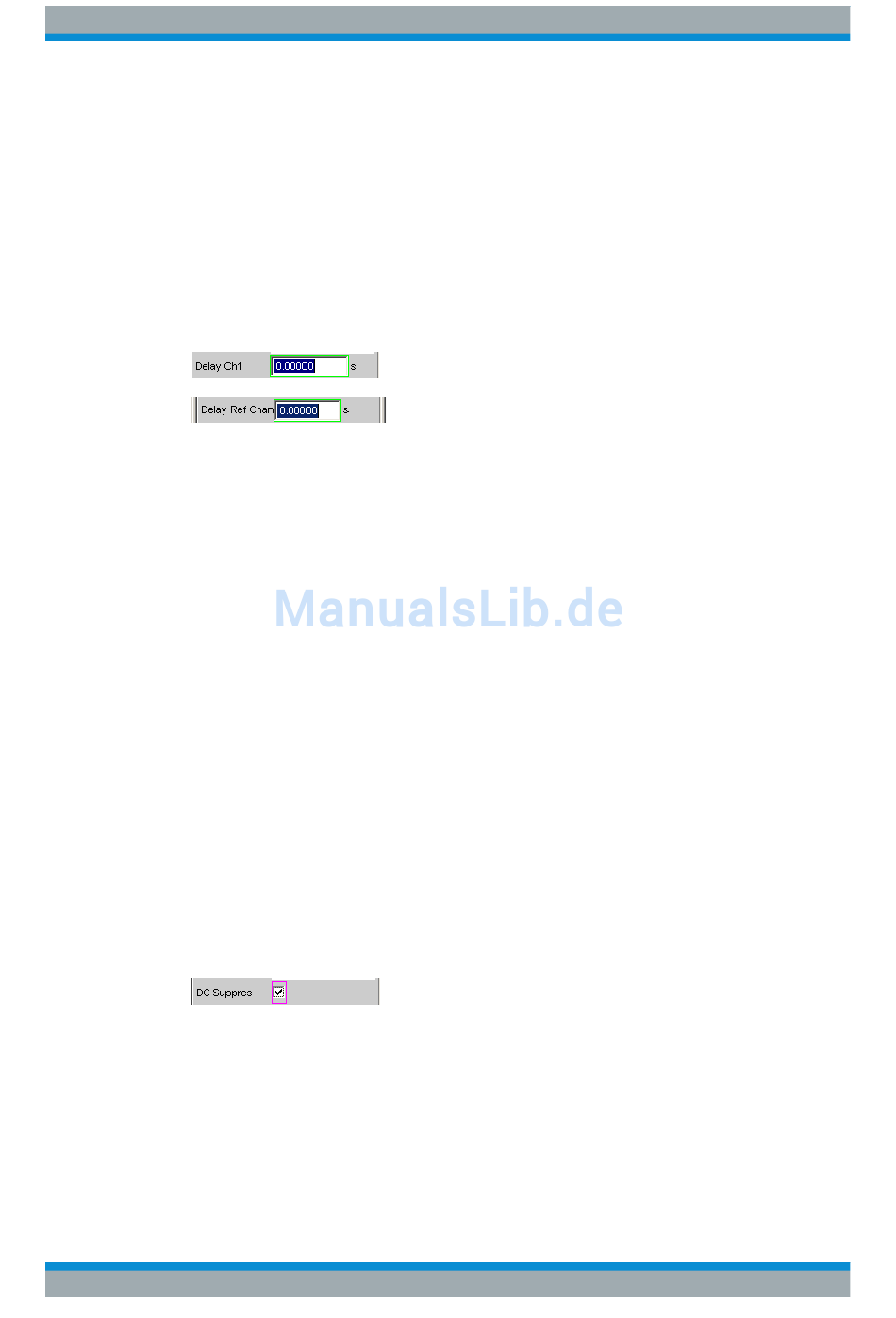

Delay Ch1, Delay Ref Chan
Aktivierung der Laufzeit-Kompensation
Dient zum Ausgleich von Laufzeitunterschieden des Messobjekts.
Zweikanal-Analysatoren:
Eingegeben wird die Zeit, um die der Kanal 1 gegenüber dem Kanal 2 verschoben
werden soll. Ist die Laufzeit von Kanal 2 kürzer als die von Kanal 1, dann kann dies
durch die Eingabe einer negativen Zeit ausgeglichen werden.
Multikanal-Analysatoren:
Eingegeben wird die Zeit, um die der Kanal, der durch die Einstellzeile "Ref Channel"
im Analyzer Config-Panel bezeichnet ist, gegenüber den anderen Kanälen verschoben
werden soll. Ist die Laufzeit der anderen Kanäle kürzer als die des "Ref Channel",
dann kann dies durch die Eingabe einer negativen Zeit ausgeglichen werden.
Der Ausgleich von Laufzeitunterschieden ist insbesondere für die Phasenmessung
interessant, da ein zeitlicher Versatz der beiden Messsignale eine frequenzabhängige
Phasendrehung verursacht und so das Phasenmessergebnis verfälschen kann.
Hinweis: Bei Verwendung der Waveform-Modi Compressed oder Undersample oder
bei aktivierter Unterabtastung (Undersample) ist keine Laufzeit-Kompensation wählbar.
Ebenso muss für eine lückenlose FFT die Laufzeit-Kompensation abgeschaltet (auf
0.0 s gestellt) werden
Fernsteuerbefehl:
SENSe<n1>:CHANnel:DELay
DC Suppress
Aktivierung der DC-Unterdrückung (nur im Digital-Analysator)
Zur DC-Unterdrückung im Digital-Analysator wird der DC-Pegel in der Monitor-Ebene
gemessen und von den Eingangs-Samples subtrahiert.
Im Analog-Analysator wird diese Einstellzeile nicht angeboten, weil die entsprechende
Funktionalität durch die Hardware-mäßig einstellbare AC-Kopplung bereits erfüllt ist.
