f)
g) Wahrscheinlich muss die Skalierung angepasst werden. Betätigt man den But-
h) Die Einstellungen für die X-Achse sind ebenfalls durch die Werkseinstellung
7. Schritt: Verwendung einer relativen Einheit im Grafikfenster
Die bisherigen Einstellungen lassen zwar den Frequenzgang des Prüflings erken-
nen, entsprechen aber nicht der normgerechten Darstellung.
Bei einer Frequenzgangmessung werden gemäß den einschlägigen Normen die
Abweichungen der Ausgangsspannung über der Frequenz aufgetragen, wobei als
Bezugspegel die Ausgangsspannung des Prüflings bei der Bezugsfrequenz 1 kHz
(für analoge Messungen) verwendet wird.
Mit den folgenden Einstellungen im Panel "Sweep Graph 1 Config" wird die Grafik
für dieses Messbeispiel angepasst:
Bedienhandbuch 1146.2084.31 ─ 13

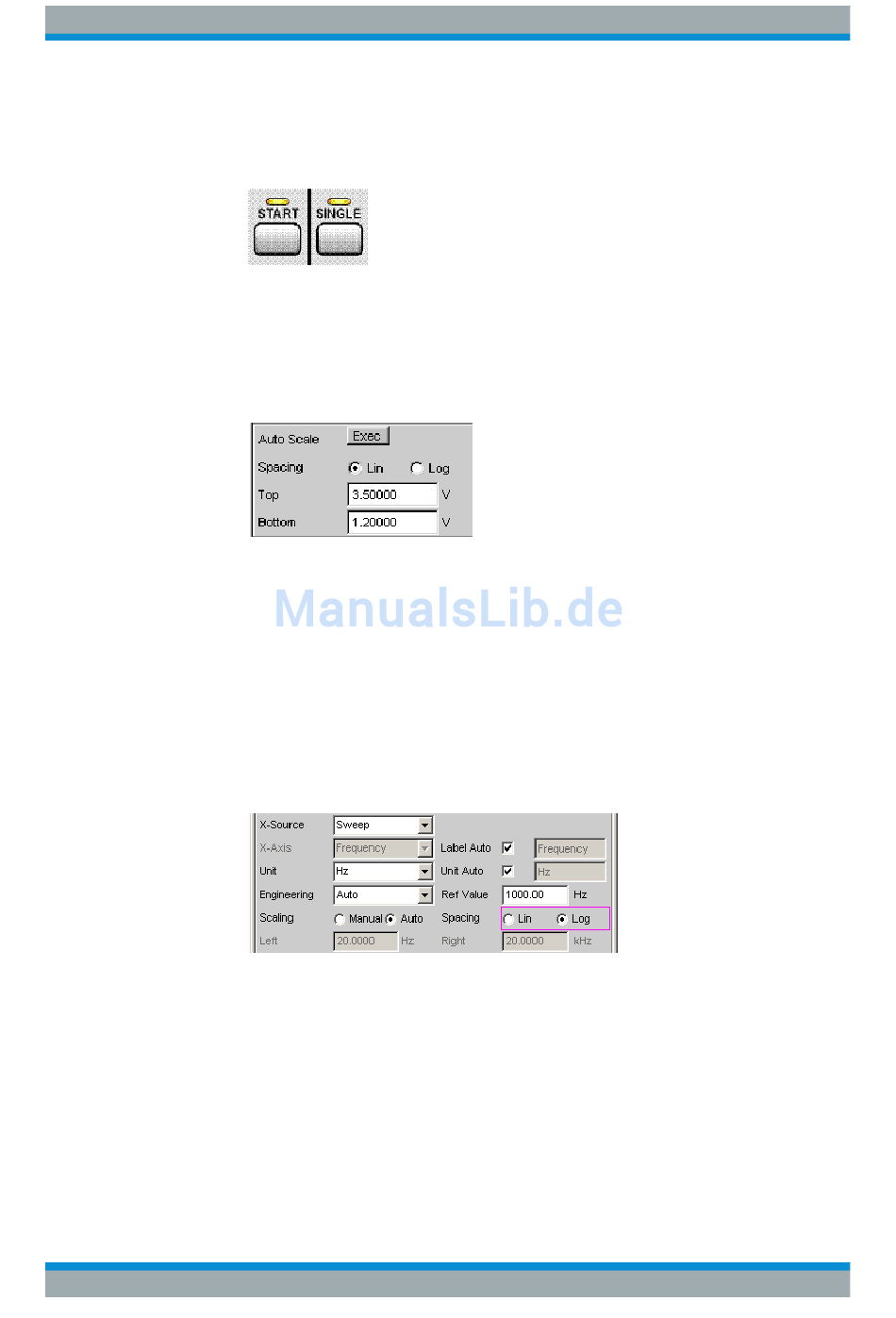

Alle weiteren Einstellungen der Gerätegrundeinstellung sind bereits so, dass
ein Ergebnis in der Grafik dargestellt werden kann. Startet man den Sweep mit
der Taste START oder SINGLE so erscheint der Kurvenzug im Grafikfenster.
ton "Exec" der Funktion "Autoscale", so wird die Grafik unter Verwendung der
aufgetretenen Minimal- und Maximalwerte einmalig neu skaliert, so dass die
gesamte Kurve im Grafikfenster Platz findet.
Die Endwerte für die Y-Achse können aber auch über die beiden Felder "Top"
und "Bottom" eingegeben werden.
weitgehend für dieses Beispiel passend:
Durch die Wahl eines Frequenz-Sweeps im Panel Generator Function wurde
die X-Achse bereits als Frequenz-Achse mit der Einheit Hz definiert.
Die Einstellung "Auto" in der Zeile "Scaling" bewirkt eine automatische Über-
nahme der Start- bzw. Stopp-Frequenz des im Panel "Generator Function" ein-
gestellten Sweeps als Anfangs- bzw. Endwert der X-Achse.
Für dieses Beispiel wenig geeignet ist allerdings die Einstellung "Lin" in der
Zeile "Spacing". Da für diese Messung ein Sweep mit logarithmischer Schritt-
weite gewählt wurde, ist es sinnvoll, auch die X-Achse logarithmisch zu unter-
teilen.
Einführung in die Bedienung anhand von Beispielen
