"O Cursor"
"Ref 997 Hz"
"Ref 1000 Hz"
"Meas Ref Ch"
"Meas Ch1"
"Meas Ch2"
"Gen Track"
"File"
"File Intern"
Bedienhandbuch 1146.2084.31 ─ 13
Als Referenzwert wird einmalig der Y-Wert des O-Cursor übernom-
men. Die Einstellung springt danach auf Value zurück und der Refe-
renzwert wird in der nachfolgenden Einstellzeile angezeigt.
Als Referenzwert wird einmalig der Y-Wert bei 997 Hz übernommen.
Die Einstellung springt danach auf Value zurück und der Referenz-
wert wird in der nachfolgenden Einstellzeile angezeigt.
Ist die X-Achse keine Frequenzachse (z.B. bei Pegelsweeps oder
Waveform-Darstellung), erscheint eine Fehlermeldung und der Refe-
renzwert bleibt unverändert.
Wie Ref 997 aber bei 1000 Hz
Dieser Auswahlpunkt erscheint nur bei Multi-Kanal-Instrumenten.

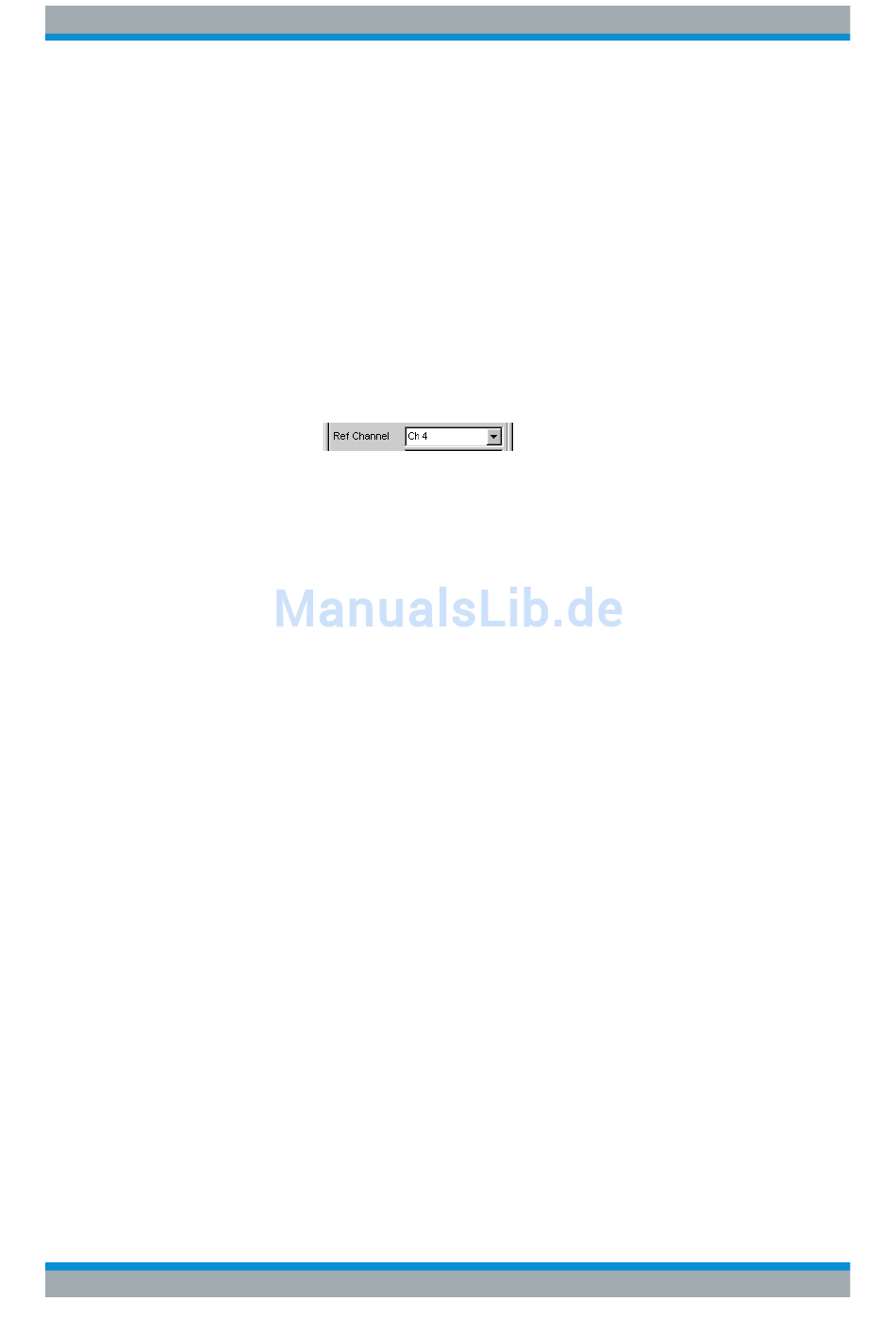

Jedes Pegelmessergebnis des im Analyzer Config-Panel unter Ref
Channel angegebenen Kanales,
wird als Referenzwert gespeichert. Wurde in der Einstellzeile Unit
eine referenzbezogene Einheit gewählt, dann wird das Messergebnis
auf diesen gleitenden Referenzwert bezogen und dargestellt.
Gleitender Referenzwert
Jedes Pegelmessergebnis von Kanal 1 wird als Referenzwert gespei-
chert und zur referenzbezogenen Darstellung verwendet, sofern eine
referenzbezogene Einheit gewählt wurde. Diese Auswahlpunkte
erscheinen nur bei 2-kanaliger Messung.
Wie Meas Ch1 aber mit Kanal 2
Der Referenztrace wird gelöscht und die derzeit gültige sowie jede
neu eingestellte Generatorspannung wird als Referenzwert verwen-
det.
Der Referenztrace wird von Datei geladen. Die Eingabe des Dateina-
mens erfolgt in der nachfolgenden Einstellzeile, (siehe
"Messwertreihen", auf Seite 792). Soll der Trace A referenziert wer-
den, dann wird aus dem angegebenen Referenzfile der Trace A
herangezogen, soll der Trace B referenziert werden, dann der Trace
B. Liegt der notwendige Referenz-Trace im File nicht vor, erfolgt Feh-
lermeldung.
File Intern wird nur angeboten und zwangsweise angezeigt, wenn
unter Y-Source = File:Trace A oder File: Trace B eingestellt ist und
eine Trace-Datei geladen ist, die zusätzlich zum Daten-Scan einen
Referenzwert-Scan enthält.
