R&S UPV

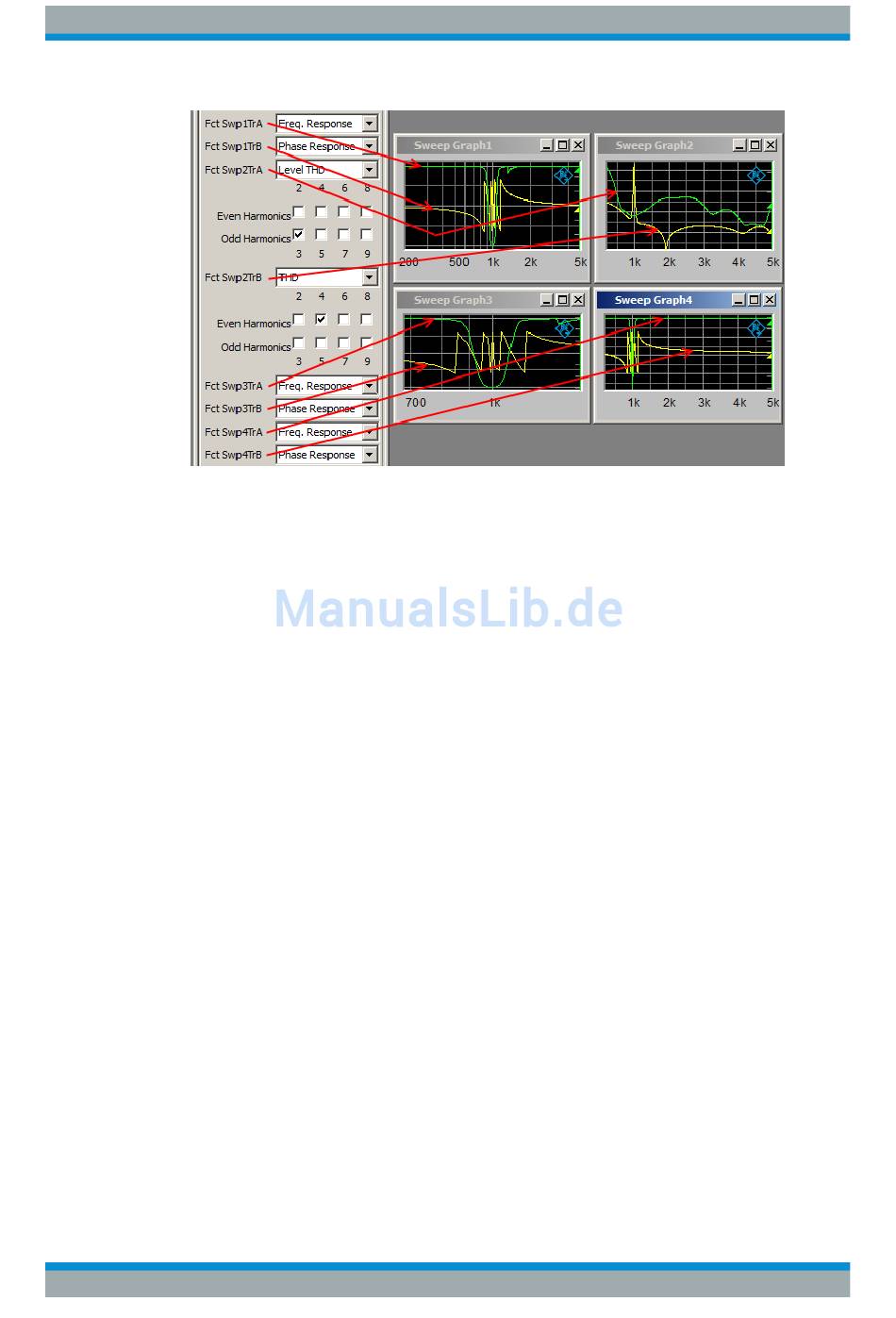

Bild 5-30: Zuordnung der Chirp based Messergebnisse zu den Sweep-Fenstern
"Off"
"Freq. Res-
ponse"
"Phase Res-
ponse"
"Level THD"
"THD"
Fernsteuerbefehl:
SENSe<1>CHIRpbased:MMODe:SWEep<n>:A
SENSe<1>CHIRpbased:MMODe:SWEep<n>:B
Even Harmonics, Odd Harmonics
Selektion der gewünschten Oberwellen. Dieses Bedienfeld erscheint nur, wenn die
Chirp based-Messfunction "Level THD" oder "THD" gewählt ist.
Bedienhandbuch 1146.2084.31 ─ 13
Keine Auswertung
Pegel über der Frequenz (Frequenzgang)
Phase über der Frequenz (Phasengang)
Effektivwert der ausgewählten harmonischen Verzerrungsprodukte
(Klirrwert) über der Frequenz
THD = Total Harmonic Distortion. Die Klirrmessung erfolgt über die
im folgenden Bedienfeld einzustellenden Oberwellen als Effektivwert
(RMS-Wert). Details zur Berechnung siehe
auf Seite 517. Der Effektivwert wird in Spannungseinheiten angezeigt
(Analoger Messbetrieb: V, dBu, dBV, usw.. Digitaler Messbetrieb: FS,
dBFS, usw.).
Klirrfaktor über der Frequenz
Die Klirrfaktormessung setzt den Effektivwert (RMS-Wert) der im fol-
genden Bedienfeld eingestellten Oberwellen ins Verhältnis zum
Gesamteffektivwert und zeigt das Ergebnis in den Einheiten % oder
dB an. Details zur Berechnung siehe
auf Seite 517.
Gerätefunktionen
Chirp Based Messung
Kapitel 5.27.2,
Kapitel 5.27.2, "THD",
auf Seite 975
auf Seite 975
"THD",
