R&S UPV
"Off"
"Auto Sweep"
"Auto List"
Fernsteuerbefehl:
SOURce:SWEep:CONTrol

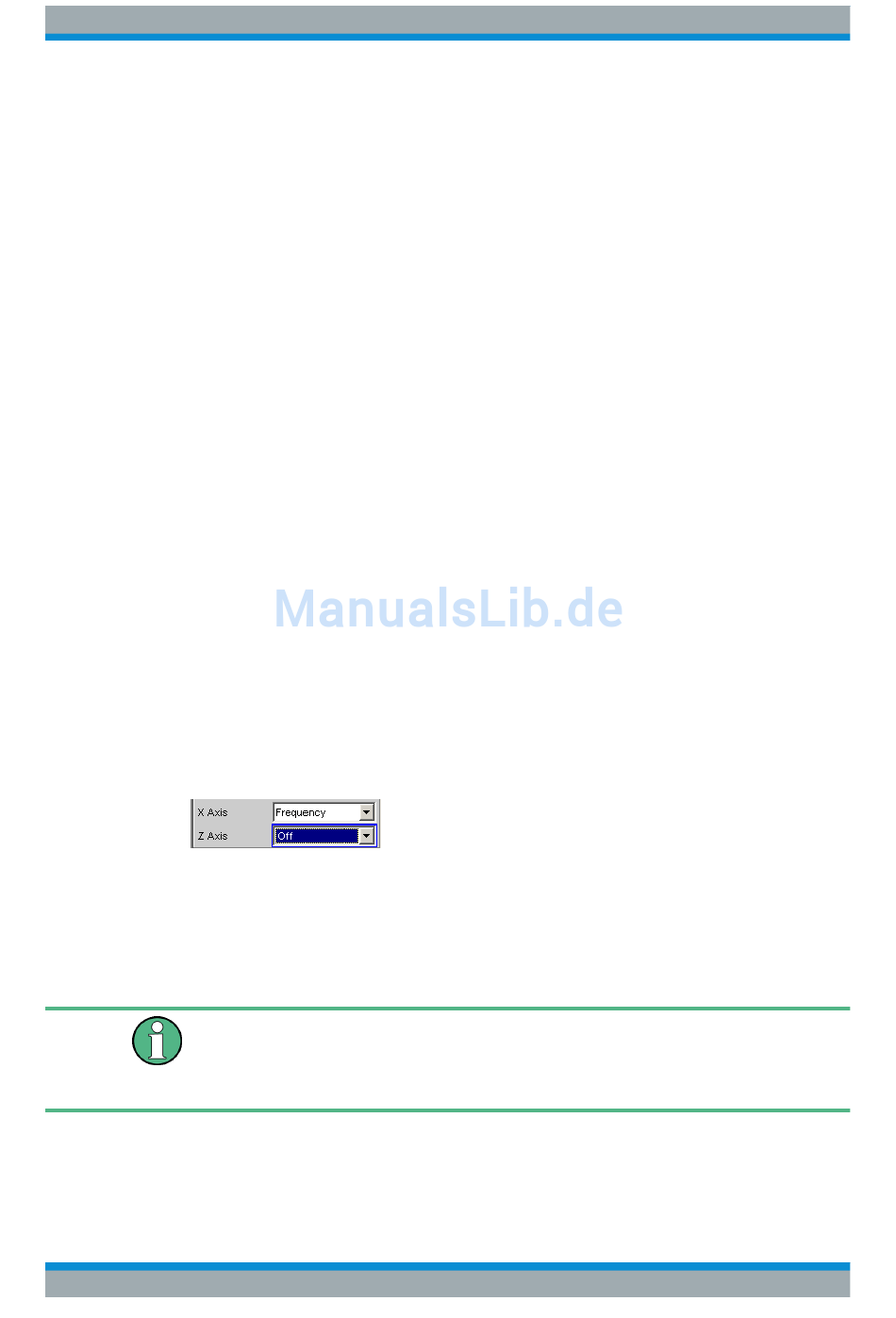

5.10.2 Eindimensionaler Sweep

Bei eindimensionalen Sweeps wird nur 1 Parameter variiert, die Z-Achse ist ausge-
schaltet.
Jeder Sweep-Durchlauf kann aus maximal 1024 einzelnen Punkten bestehen, so dass
die X-Achse in bis zu 1023 Schritte geteilt wird.
Sobald alle Punkte der X-Achse abgearbeitet sind, erfolgt ein Rücksprung auf den 1.
X-Wert und der nächste Sweep-Durchlauf erfolgt mit ansonsten unveränderten Einstel-
lungen.
Die letzten 20 Sweep-Durchläufe (Scans) sind als Datensatz verfügbar. Werden mehr
als 20 Scans durchgeführt, dann können nur die letzten 20 als Trace-Datensatz
gespeichert werden. Ebenso bleiben nur die letzten 20 Scans beim Umskalieren der
Grafik erhalten.
Ein mit START gestarteter eindimensionaler Dauer-Sweep wird unendlich oft wieder-
holt.
Bedienhandbuch 1146.2084.31 ─ 13
Das Generator-Sweep-System ist ausgeschaltet; es sind keine weite-
ren Einstellzeilen sichtbar.
Wenn das Analysator-Sweep-System ebenfalls ausgeschaltet ist,
wirkt START, SINGLE und STOP/CONT auf das Mess-System:
●
START startet eine Dauermessung,
●
SINGLE startet eine Einzelmessung, bzw. setzt eine bereits
gestartete Dauermessung als Einzelmessung fort.
●
STOP/CONT bricht eine laufende Messung ab bzw. startet eine
abgebrochene oder beendete Messung als Dauermessung.
Das Generator-Sweep-System ist eingeschaltet; die Sweep-Fort-
schaltung erfolgt automatisch, die Sweep-Achse wird aus dem Start-
Wert, dem Stopp-Wert und der Schrittweite bzw. der Punktezahl
errechnet.
Die Fortschaltungsbedingung (festes Zeitraster oder auf den Analysa-
tor synchronisiert) wird in der Einstellzeile Next Step bestimmt.
Das Generator-Sweep-System ist eingeschaltet; die Sweep-Fort-
schaltung erfolgt automatisch, die Sweep-Achse wird aus einer vor-
gegebenen Liste von Sweep-Punkten (i.d.R. als Datei geladen)
bestimmt.
Die Fortschaltungsbedingung (festes Zeitraster oder auf den Analysa-
tor synchronisiert) wird in der Einstellzeile Next Step bestimmt.
auf Seite 914
Gerätefunktionen
Sweeps
365
