Es ist allerdings zu beachten, dass die Maximalwerte des R&S UPV nicht überschritten
werden können, sowohl systembedingt als auch durch die Einstellung "Max Voltage".
Würde durch Erhöhung des Referenzwertes die maximale Ausgangsspannung über-
schritten, so wird automatisch der referenzbezogene Wert in der Zeile "Voltage" im

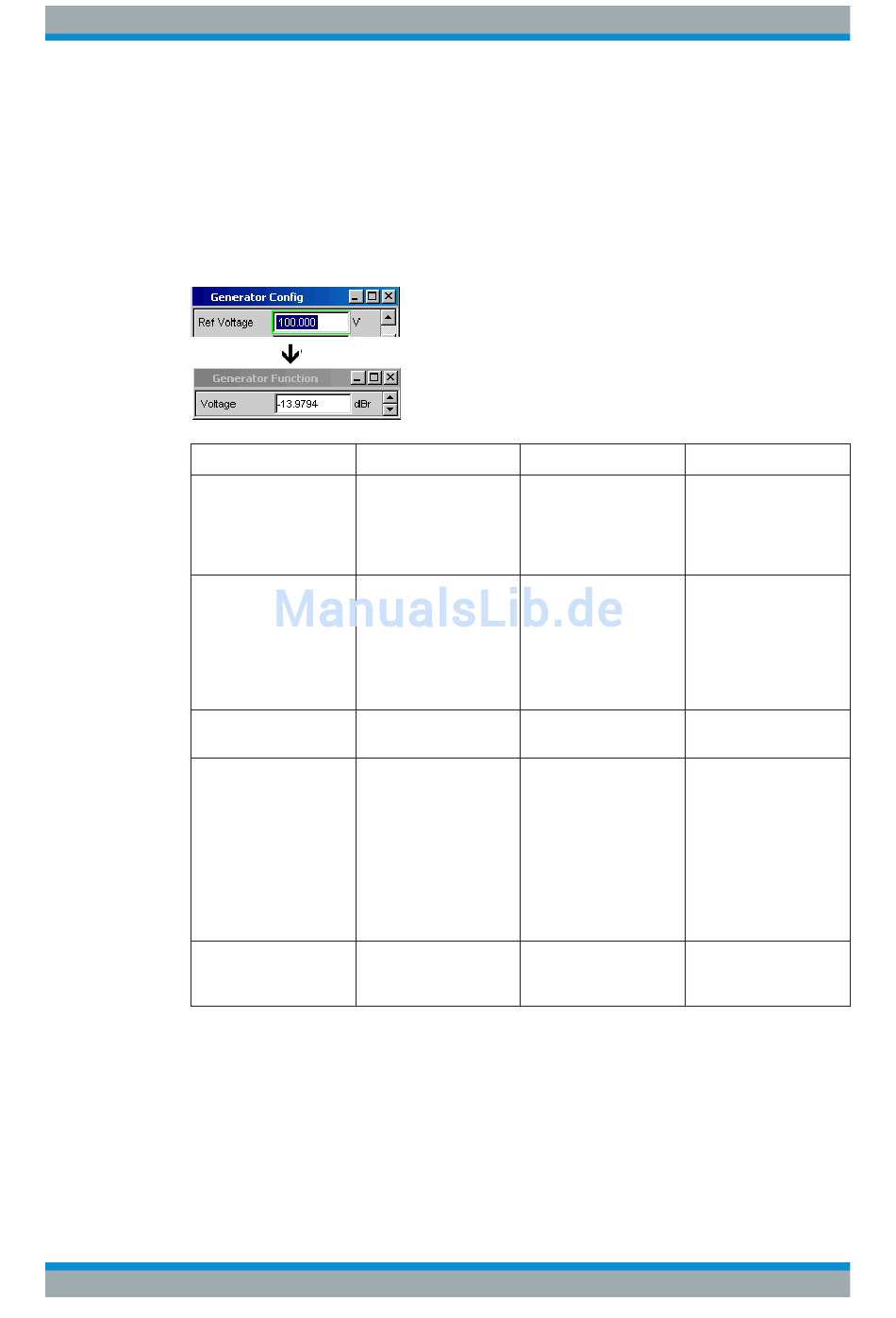

Panel "Generator Function" zurückgenommen. Im untenstehenden Beispiel bildet die
maximale Ausgangsspannung von 20 V die Grenze. Die Einstellung des Referenzwer-
tes auf 100 V führt zu einer Reduzierung des Wertes Voltage im unteren Fenster.
Funktion
Wert neu eingeben
(Edit-Mode)
Einzelne Ziffern ändern
(Edit-Mode)
Werteingabe abschlie-
ßen
Werteingabe mit Einhei-
tenwahl abschließen
Werteingabe verlassen,
ohne den Wert zu über-
nehmen
Bedienhandbuch 1146.2084.31 ─ 13
Frontplatte PC-Tastatur
Numerisches Eingabe- Numerisches Eingabe-
feld markieren und feld markieren und
neuen Wert direkt über neuen Wert direkt über
die Zehnertastatur ein- die Zifferntasten einge-
geben. ben.
Numerisches Eingabe- Numerisches Eingabe-
feld markieren, mit den feld markieren, mit den
Cursortasten > oder < Cursortasten > oder <
den Zifferncursor positio- den Zifferncursor positio-
nieren und die neue Zif- nieren und die neue Zif-
fer direkt über die Zeh- fer direkt über die Zif-
nertastatur eingeben. ferntasten eingeben.
Eingabe mit ENTER- Eingabe mit der Enter-
Taste abschließen. Taste abschließen.
Den Softkey mit der ent- Mit den Tasten F5 ...
sprechenden Einheit F12 die entsprechende
drücken. Einheit auswählen oder
Die Eingabe durch Betä-
tigen der Tasten m, k,
etc. abschließen, um
den Wert z.B. als mV
bzw. kHz einzugeben.
ESC -Taste bestätigen. ESC-Taste drücken.
Manuelle Bedienung
Einstellungen in den Panels
Maus
---
---
---
Den Button des Softkeys
mit der entsprechenden
Einheit anklicken.
In ein anderes Eingabe-
feld klicken.
