UPV-B2 (Digitale Audioschnittstellen) :
Falls die eingegebene Frequenz nicht mit der angelegten Frequenz übereinstimmt,
verschieben sich alle Filter und Frequenzmessungen entsprechend in der Frequenz.
Bei Jittermessungen und bei der Ausgabe des jitter-reduzierten Digital Audio Signals
am AUX Ausgang (Reclock-Funktion) wird damit der richtige Bereich für die Referenz
PLL gewählt (nur mit R&S UPV-B2 (Digitale Audioschnittstellen)).
Wertebereich für die numerische Eingabe:
30 kHz ... 200 kHz (30 kHz ... 55 kHz mit R&S UPV-B20 (Digitale Audioschnittstellen,
48 kHz))
Standard Abtastfrequenzen lassen sich in dem Auswahlfeld direkt einstellen.
Hinweis: Bei Abtastraten unter 50 kHz ist eine lückenlose Beobachtung des Eingangs-
signals (insbesondere via FFT und Waveform) möglich.
Synchronisations-Bereiche für die Jitterreferenz PLL:
30 kHz ... 64 kHz (Base Rate Bereich)
65 kHz ... 128 kHz (High Rate Bereich)
129 kHz ... 200 kHz (Extended Rate Bereich)

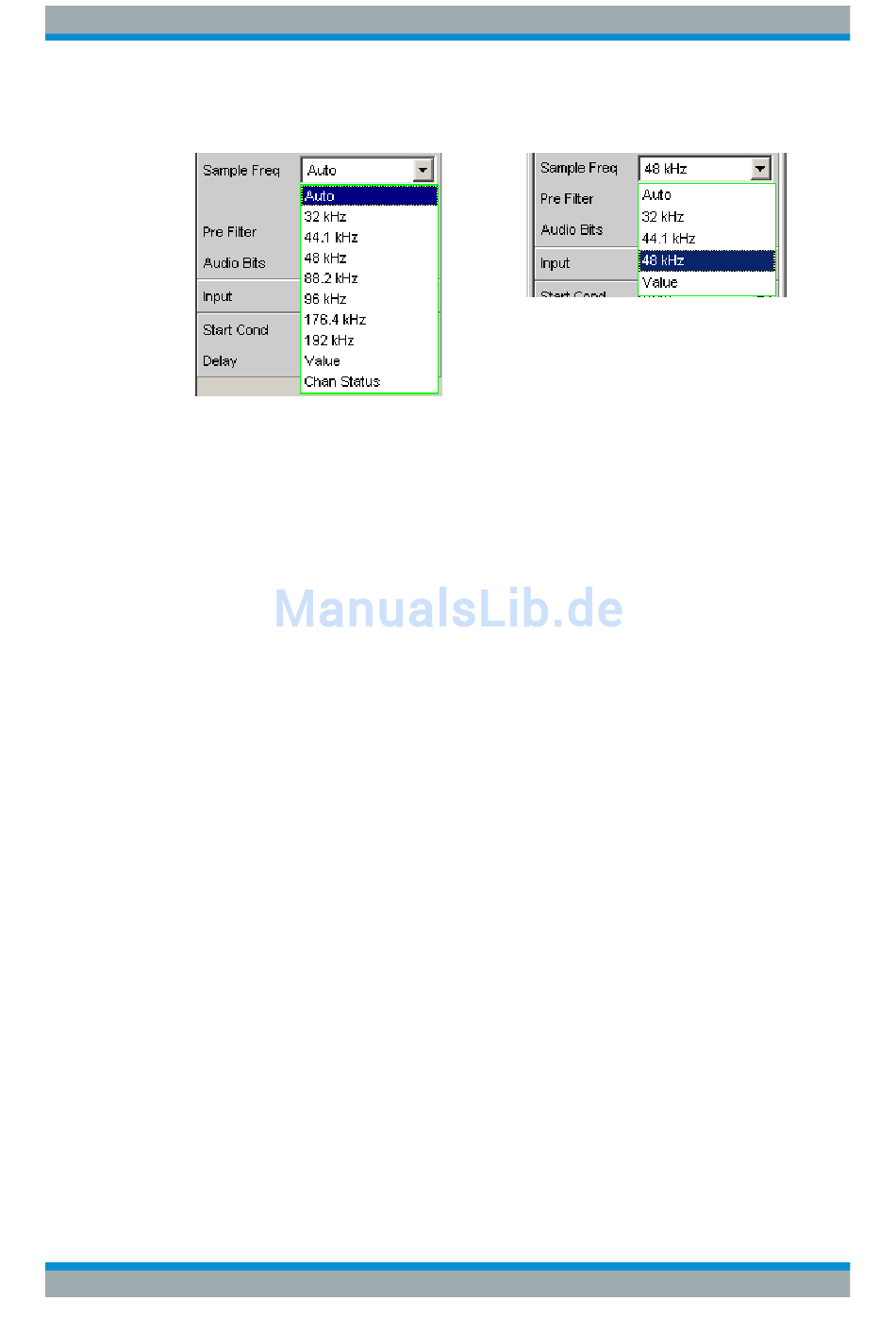

"Auto"
"32 kHz ... 192
kHz"
"Value"
Bedienhandbuch 1146.2084.31 ─ 13
Die Abtastrate wird gemessen, eingestellt und in der folgenden
Bedienzeile dargestellt. Bei einer Änderung der anliegenden Abtast-
rate wird der eingestellte Wert automatisch aktualisiert.
Hinweis: Bei jeder neuen Abtastfrequenz muss der Digital-Analysa-
tor neu initialisiert werden. Damit dieser zeitintensive Vorgang nicht
unnötig oft erfolgen muss, bleiben kleine Abweichungen oder
Schwankungen (unter 3 Hz) unberücksichtigt.
Standard-Abtastrate 32 kHz ... 192 kHz
Variable Eingabe der Abtastrate
Digital Analyzer konfigurieren
UPV-B20: (Digitale Audioschnittstellen, 48 kHz):
