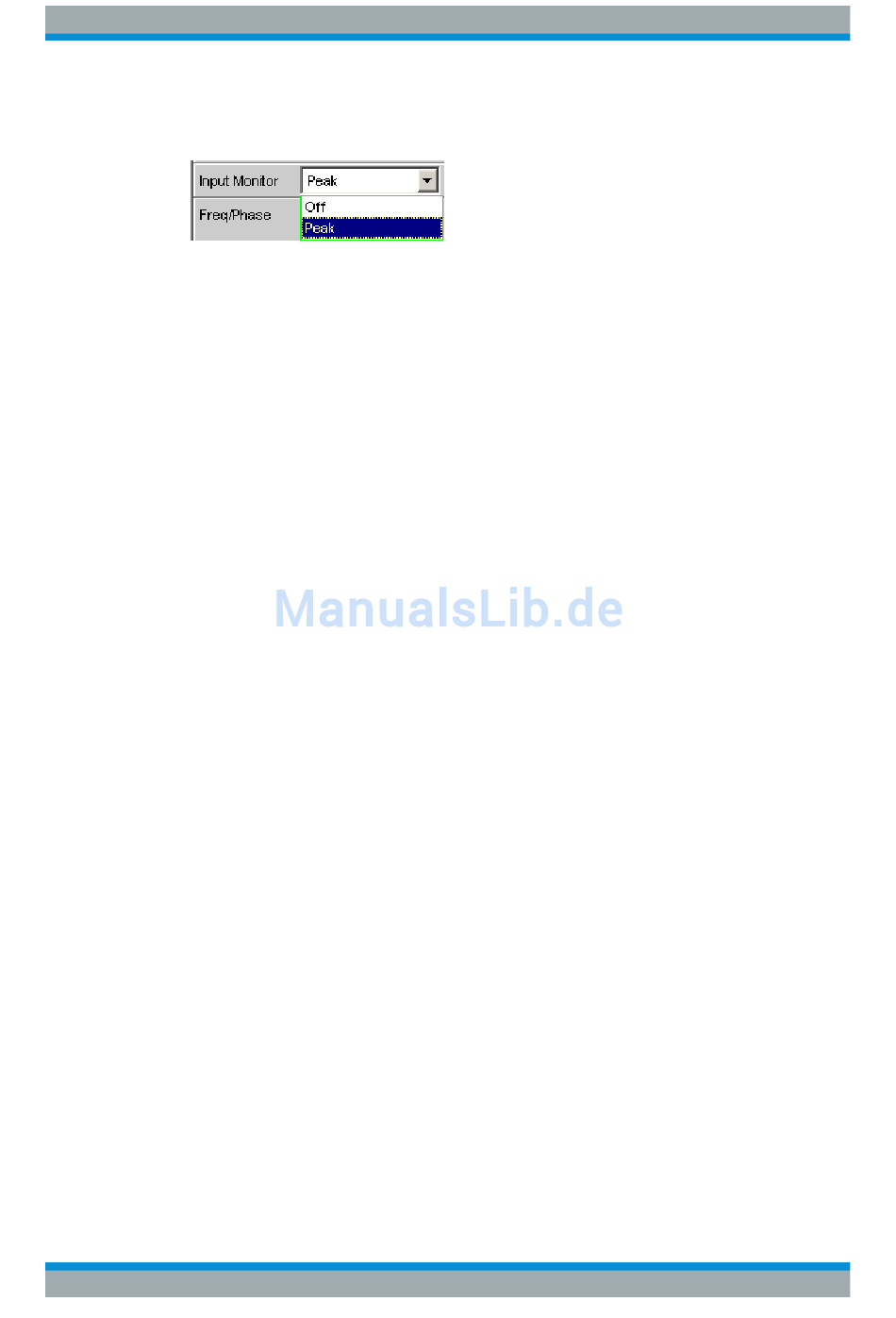

Input Monitor
Aktivierung des Eingangspegelmessers und Wahl des Messverfahrens.
"Off"
"Peak"
"Phase To
Ref"
"Dig Inp Amp"
Fernsteuerbefehl:
SENSe2:FUNCtion

5.41 Level-Monitor

Der Level-Monitor ist ein reiner Pegelmesser, der zur Pegelerfassung hinter dem Pre-
filter, aber noch vor den funktionsspezifischen Digitalfiltern dient. Im Zweikanal-Analog-
Analysator liegt das evtl. zugeschaltete analoge Notchfilter ebenfalls vor dem Mess-
punkt des Level-Monitors.
Weitere Pegelmessmöglichkeiten siehe
und Kapitel 5.40,
Bedienhandbuch 1146.2084.31 ─ 13
Der "Input-Monitor" ist ausgeschaltet.
Messung des Eingangsspitzenwertes. Innerhalb eines fest vorgege-
benen Zeitintervalls wird der betragsmäßig höchste Eingangssample
ermittelt.
Hinweis: Im Gegensatz zur Peak-Messung, die – wie alle Messfunk-
tionen – hinter den Filtern erfolgt, wird kein Interpolationsfilter (Über-
abtastfilter) verwendet.
Messung der Phase zwischen dem gewählten Digitaleingang und
dem Referenzeingang.
Nur im digitalen Analysator bei eingeschaltetem Jitter/Phase-Mess-
modus wählbar.
Gleichzeitig werden in den anderen Messfenstern die Daten der Jit-
termessung (Function, Level und Frequency) angezeigt.
Messung der digitalen Eingangsamplitude an dem gewählten Digital-
eingang ("Bal" oder "Unbal").
Nur im digitalen Analysator bei eingeschaltetem Common/Input-
Messmodus wählbar.
Gleichzeitig werden in den anderen Messfenstern die Daten der
Gleichtaktspannung (Function, Level und Frequency) angezeigt.
Hinweis: Die Common-Spannung ist nur an der symmetrischen Ein-
gangsbuchse (Bal) messbar. Wurde als Input der unsymmetrische
Eingang (Unbal) gewählt, kann nur die digitale Eingangsamplitude
angezeigt werden; die Messwerte für die Common-Messung (Funkti-
ons-, Level- und Frequenzmesswert) werden nicht erfasst.
OFF | IPEak | PHASetoref | DIGinpampl
"Input-Monitor", auf Seite 630.
Kapitel 5.25, "Pegelmessungen",
