änderung, kann es vorkommen, dass bereits der gemessene Zwischenwert eine
Sweep-Fortschaltung auslöst. Dies führt zwar nicht zu einem verfälschten Messwert
(Y-Wert der Sweep-Darstellung), da die Messung ja erst nach dem Erkennen der Sig-
naländerung gestartet wird. Der Sweep-Parameter (X-Wert der Sweep-Darstellung)
liegt aber dann zu nah an seinem Vorgänger.
Um sicherzustellen, dass auch die X-Werte des externen Sweeps sehr genau gemes-
sen werden, sollten externe Sweeps nicht ohne Settling betrieben werden.
Da manche Messobjekte aufgrund einer Frequenzänderung ein langsames Pegelein-
schwingverhalten zeigen (z.B. Hörgeräte mit Lautstärkenbegrenzung oder Kompander/
Expanderschaltungen mit schnellen Pegelanstiegszeiten und langsamen Abklingzei-
ten), genügt es bei solchen Messobjekten nicht, nur die Trigger-Routine mit einem
Settling zu versehen. Zusätzlich sollte dann ein Start-Delay oder ein Function-Settling
eingeschaltet werden.
Eine Timeout-Überwachung ist beim Settling der Startbedingung nicht sinnvoll, da das
externe Ereignis ja beliebig spät kommen kann und ein vorzeitiger Abbruch der Über-
wachungsroutine keinen Nutzen bringt.
Bei Verwendung eines Multikanal-Analysators können maximal 1.44 Millionen Samples
beobachtet werden. In diesen Analysatoren ist die maximale Zeit zum Erkennen (und
Einschwingen) der externen Triggerbedingung daher abhängig von der Abtastrate bzw.
Analog-Bandbreite; bei 40 kHz Analog-Bandbreite beträgt sie beispielsweise 15 s.

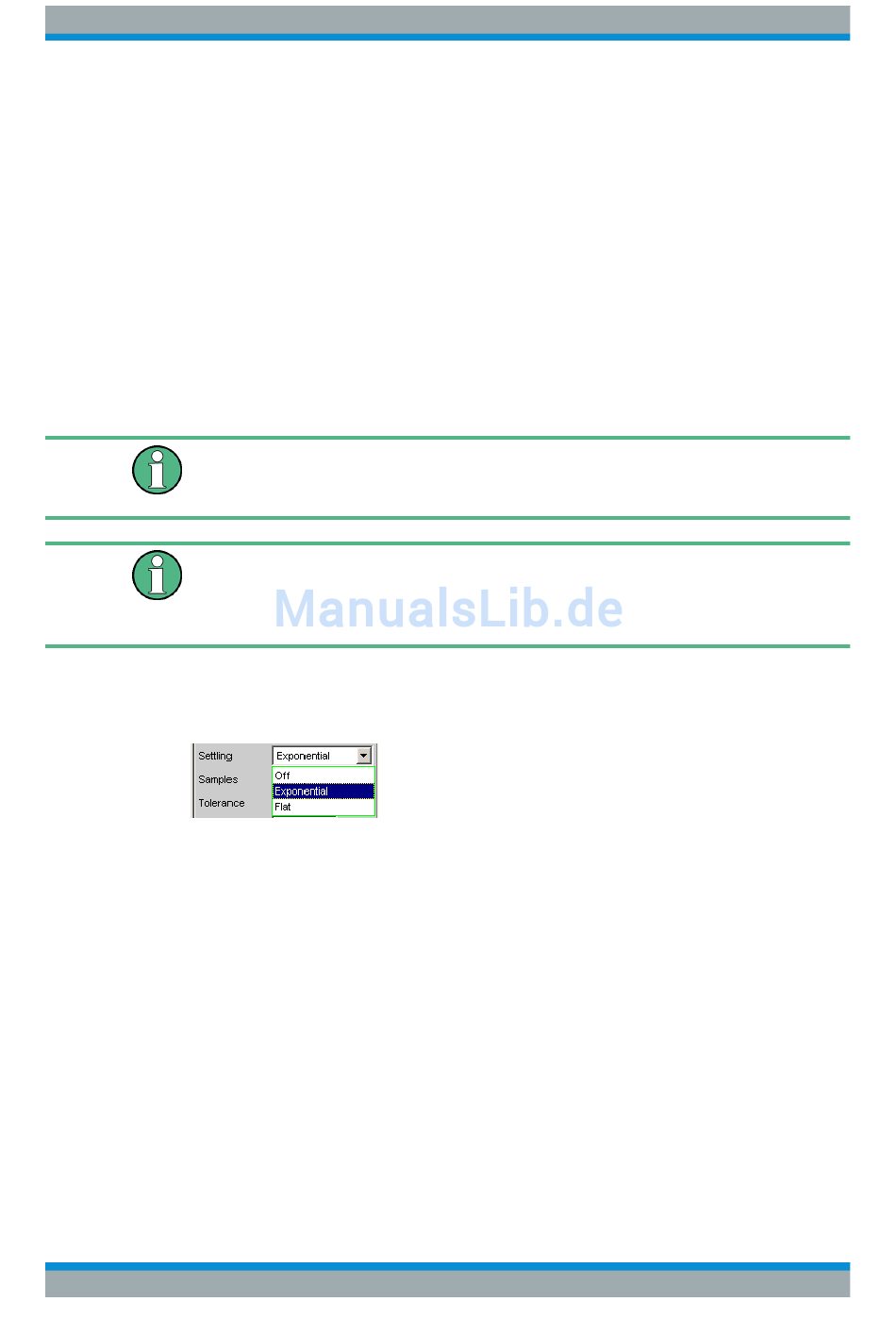

Settling
Aktivierung des Settlings der Frequenz-/Pegel-Überwachungsroutine für externe
Sweeps und Pegel-/Flankentriggerung, sowie Wahl des "Settling"-Verfahrens.
Das Triggerergebnis wird erst dann gültig, wenn die gewählte "Settling"-Bedingung
erfüllt ist.
Unabhängig von der gewählten Einheit wird für das Settlingverfahren
●
bei externen Pegel-Sweeps und externer Pegel-/Flankentriggerung das Triggerer-
gebnis in Volt (analog) bzw. FS (digital) zugrundegelegt,
●
bei externen Frequenz-Sweeps immer Hz zugrundegelegt.
Hinweis: Ein Averaging der Triggerergebnisse wäre nicht aussagekräftig und wird
daher nicht angeboten.
"Off"
Bedienhandbuch 1146.2084.31 ─ 13
Die Frequenz-/Pegel-Überwachungsroutine arbeitet ohne Settling.
Diese Einstellung ermöglicht die kürzestmögliche Reaktionszeit auf
eine erkannte Signaländerung, die tatsächliche Größe des Trigger-
wertes (X-Wert der Sweep-Darstellung) ist aber ggf. fraglich.
