Graph dargestellt. Mit der aktuellen Version der PESQ-Software kann im Wideband-
Mode P862.2 der Verlauf des MOS-Wertes über der Zeit nicht dargestellt werden.
●
Im PESQ Graph Config wird das gewünschte Signal (PESQ bzw. MOS über Zeit
oder Delay über Zeit) sowie die Skalierung – incl. Limit-Prüfung - gewählt.
●
Im Grafikfenster PESQ Graph erfolgt die grafische Darstellung.
Darüberhinaus können in den PESQ Graph-Fenstern zum Vergleich die Verläufe von
Referenz- und / oder Messsignal sowie eine Darstellung der Dropouts dargestellt wer-
den. Je nach auf der anderen Achse gewähltem Signal wird die Auflösung auf der x-
Achse automatisch gewählt, damit immer beide Signale in derselben Grafik dargestellt
werden können. So ist z.B. die Auflösung von MOS über Zeit viel geringer als Refe-
renzsignal über Zeit, die Grafik stellt dann das Referenzsignal in reduzierter Auflösung
dar – ohne dabei jedoch Samples zu verschlucken. Bei der Darstellung Delay über Zeit
gegenüber Referenzsignal über Zeit hingegen erhält man eine viel höhere Auflösung
auf der x-Achse, sie entspricht der Auflösung der WAV-Datei.
●
Im PESQ Graph Config wird das gewünschte Vergleichssignal (Referenzsignal
über Zeit oder Messsignal über Zeit oder Dropouts über Zeit) sowie die Skalierung
gewählt.
●
Im Grafikfenster PESQ Graph erfolgt die grafische Darstellung.
●
Referenzsignal über Zeit entspricht der Waveform des Referenzsignals.
●
Messsignal über Zeit entspricht der Waveform des Messsignals. Diese kann in vol-
ler Auflösung auch über die Funktion Waveform-Monitor in einer eigenen Grafik
dargestellt werden.
●
Dropouts über Zeit entspricht einer hypotetischen Darstellung, bei der die Beträge
eines amplituden- und zeitkorrigierten Messsignals und des Referenzsignals pha-
senrichtig voneinander subtrahiert werden und somit nur die Ausreißer von der
Nulllinie abweichen.

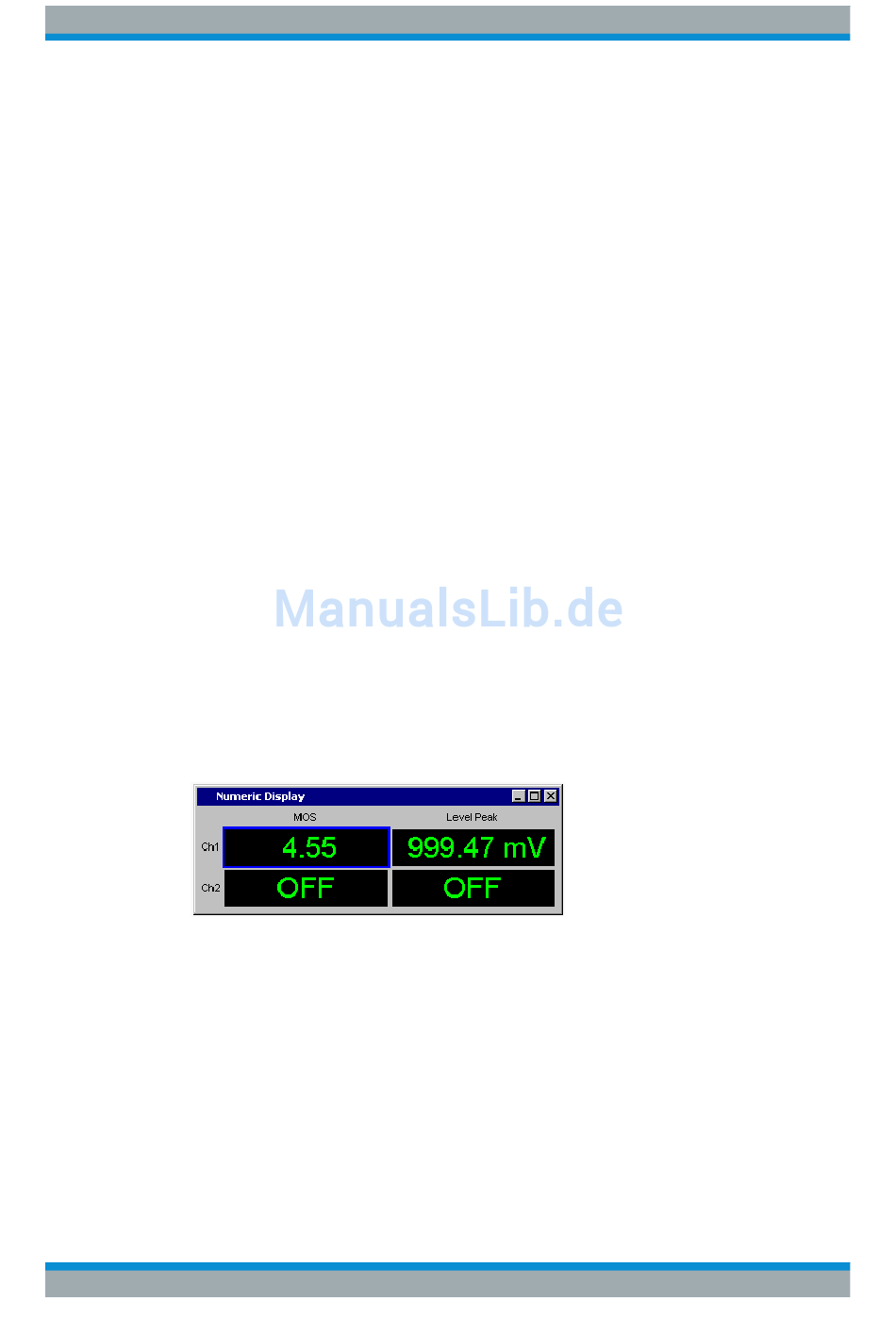

Das "Numeric Display" zeigt den PESQ- oder MOS-Wert an.
Der Level Monitor zeigt nach der Messung den Effektivwert oder den Spitzenwert des
gesamten Messsignals an. Während der Messung werden Zwischenwerte angezeigt.
Die Spitzenwertanzeige sollte dazu benutzt werden, die Aussteuerung des gewählten
Messbereiches zu kontrollieren. Der Spitzenwert darf nicht mehr als 3dB über dem
Messbereichsnennwert liegen.

5.31.5 Messfunktion PESQ

Das Messverfahren der Perceptual Evaluation of Speech Quality (PESQ), welches von
der International Telecommunication Union im Jahr 2001 als Recommendation
ITU-T P.862 veröffentlicht wurde, erlaubt die messtechnische Erfassung der Qualität
Bedienhandbuch 1146.2084.31 ─ 13
Gerätefunktionen
Sprachqualitätsmessungen (PESQ)
564
