R&S UPV
Übernimmt die Grafik in die Zwischenablage (Grundeinstellung 800x600 Pixel). Auflö-
sung und Seitenverhältnis der Grafik können im Config Panel im Bereich Printer über
die Einstellzeile "Graph Size" verändert werden, sofern die Einstellzeile "Destination"
auf "File" oder "Clipboard" gestellt ist. Mit einer Reduzierung der Auflösung können Bil-
delemente wie z.B. Achsenbeschriftungen entfallen. Im Gegensatz zur "Copy"-Funk-
tion übernimmt die Tastenkombination CTRL+C die Grafik in die Zwischenablage mit
exakt der Auflösung und dem Seitenverhältnis, wie auf dem Bildschirm abgebildet.
Config:
Öffnet das zugehörige DispConfig-Panel.
Preview:
Zeigt eine Druckvorschau, sofern im Config Panel im Bereich Printer die Druckquelle
"Source" = "Active Graphics" eingestellt ist. Die Grafik wird immer mit allen Bildelemen-
ten im Seitenverhältnis 4:3 angeboten.

5.50.2 Aufruf

In den Display-Konfigurationspanels wird eingestellt, wie Messergebnisse graphisch
dargestellt werden. Was und wie gemessen wird, wird in den Panels Analyzer Config
und Analyzer Function eingestellt, bzw. bei Sweeps in Generator Config und Generator
Function festgelegt.

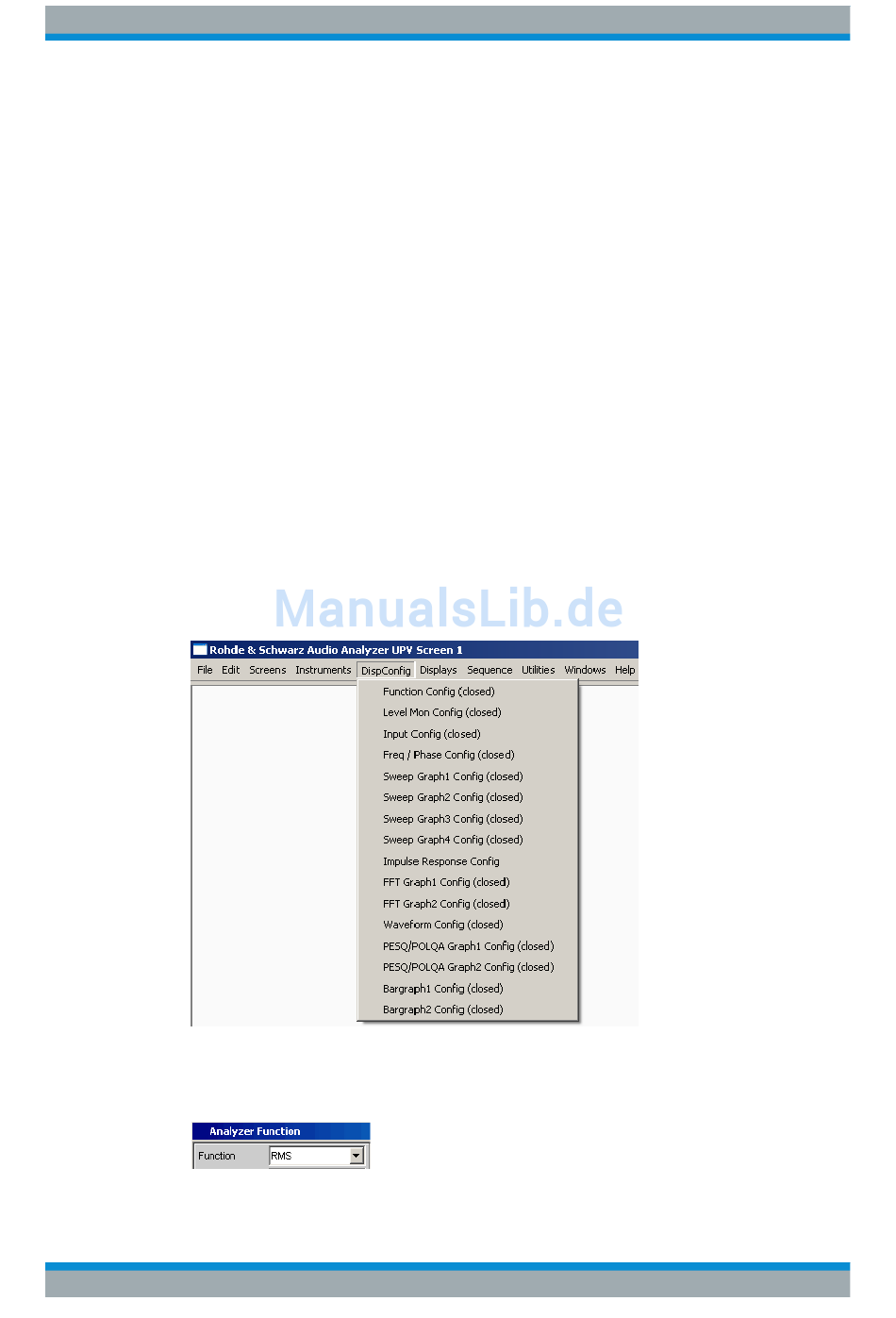

Die Display-Konfigurationspanels werden über die Menüzeile des R&S UPV geöffnet.
Es können verschiedene Display-Konfigurationspanels gleichzeitig gewählt werden,
einige davon in zwei oder vier Fenstern. Z.B. können die Messdatensätze der Analy-
zer-Messfunktion RMS
Bedienhandbuch 1146.2084.31 ─ 13
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
691
